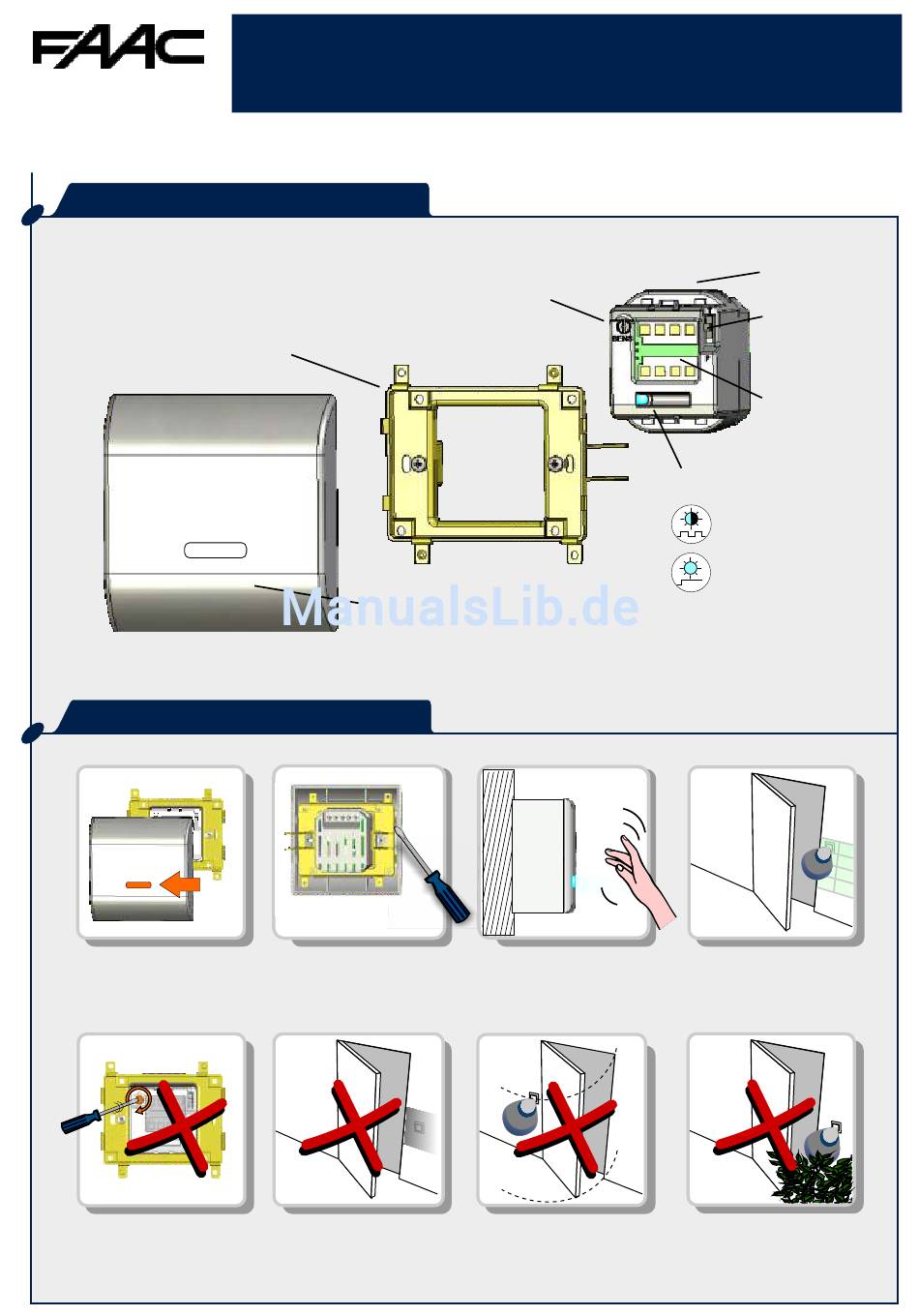

BESCHREIBUNG
Befestigungsrahmen
EINBAUHINWEISE
Beim Befestigen der
Frontblende, darauf achten,
dass sich das LED-
Sichtfenster unten befindet.
Die Schraube zum fest
Einstellen der Reichweite
nicht überdrehen.
Einstellung der Reichweite
Frontblende
Benutzen Sie einen
Schraubenzieher um die
Frontblende zu entfernen.
Den Sensor nicht hinter
metallischen Oberflächen
verbauen.
BEDIENUNGSANLEITUNG
BERÜHRUNGSLOSER RADARTASTER
Der Sensor kann mit Hilfe
der Aufputzdose XMS-VB
installiert werden.
Den Sensor nicht im
Schwenkbereich der Tür
installieren.
XMS
Anschluss-
klemme
Ausgangsmodus:
Toggle
oder Pulse
Antenne
LED
nach dem Einschalten
während Aktivierung
des Relaisausgangs
Der Sensor kann hinter
Fliesen, Holz, Putz, Kunst-
stoff und Glas verbaut
werden.
Bewegende Objekte in
der Nähe des Sensors
vermeiden.
1/4
1/4
