Zum Einschalten des Widerstands am Anfang oder am Ende der Leitung in der
Abzweigung 485 die Jumper (
einfach in die mit

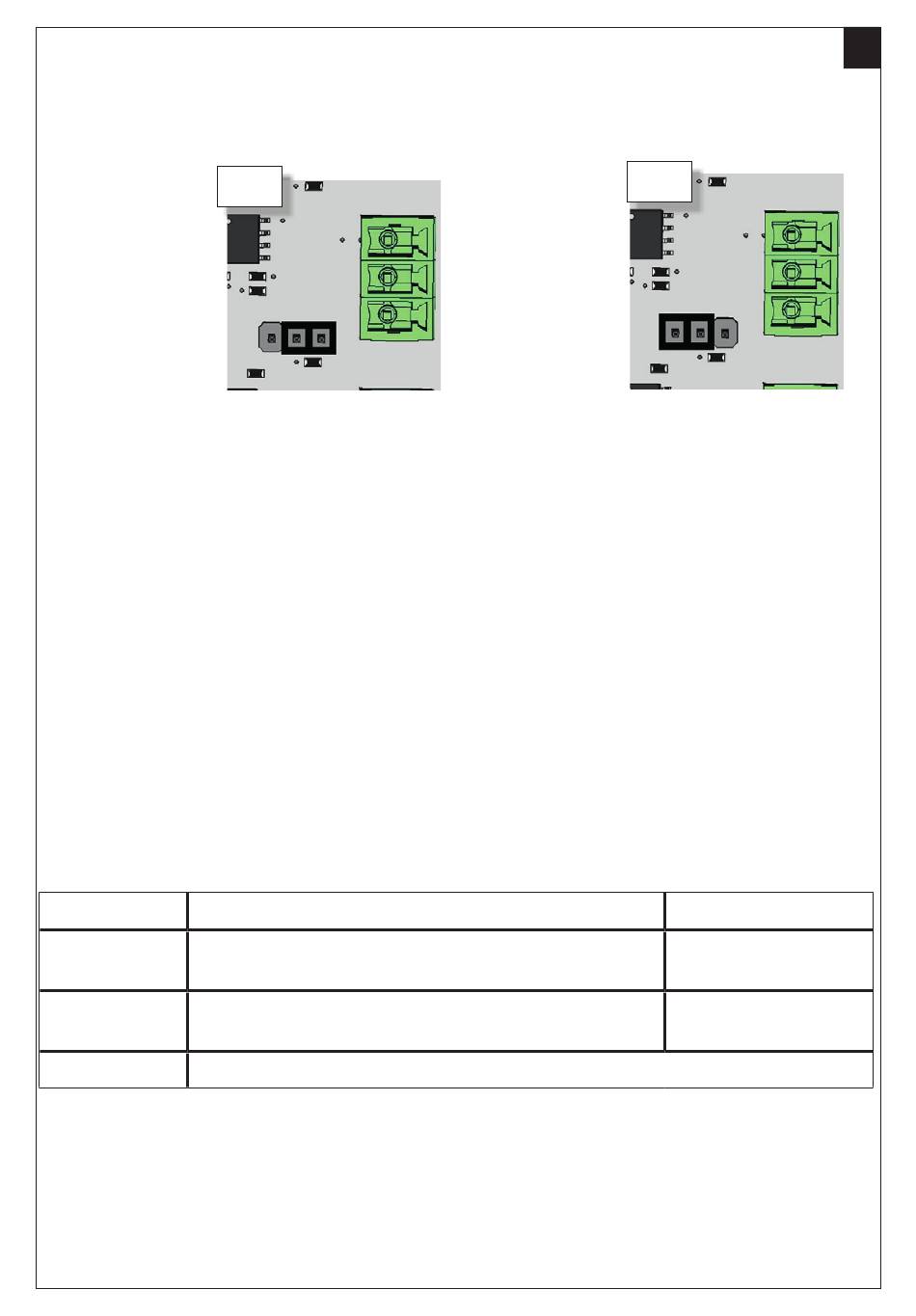

Siehe Beispiel Abb. 6 und 7
Widerstand
am Ende der
Leitung:
A U S G E -
SCHALTET
. KONFIGURATION
Die Einstellungen des Bus RS485 im Network Controller erfolgen mittels Pro-
grammiertaste und werden von den Anzeige-LEDs angezeigt.
. LED-ANZEIGE UND PROGRAMMIERFUNKTIONEN:
Das LED 1 zeigt an, dass der Network Controller versorgt wird, während die
LEDs von 2 bis 6 den Datenverkehr zu den Door Controllern anzeigen.
Programmiermodus:
Schritte, die für den Zugriff auf die Programmierung befolgt werden müssen:
1. Ein kurzer Druck der Taste gewährt den Zugriff auf die Programmierung.
2. Sie versetzt sich automatisch auf die Funktion 1: LED 1 dauerhaft leuchtend.
3. Die Taste „n"-mal drücken, um die gewünschte Funktion zu erreichen.
4. Ein längerer Druck gewährt den Zugriff auf die ausgewählte Funktion.
(Das schnelle Blinken aller LEDs weist darauf hin, dass die Taste ausreichend
lang gedrückt wurde.)
Verfügbare Funktionen:
Funktionen
1
Anzeige und Änderung der Symbolrate
2
Anzeige und Änderung der Symbolrate
6
Funktion 1 und 2
Anzeige und Änderung der Symbolrate der RS485. Die Funktion durch Drücken
der Programmiertaste aktivieren, die „LED 1 oder 2" einschalten.
Die LEDs von 1 bis 5 zeigen die eingestellte Konfiguration an.
Zu ihrer Abänderung die Taste drücken und die Symbolrate auswählen, zur
Bestätigung erneut die Taste drücken, bis alle LEDs zu blinken beginnen.
Network Controller
J8 oder J9
R gekennzeichnete Position versetzen.
6
R
Beschreibung
RS485-1 (zwischen 1 und 5)
RS485-2 (zwischen 1 und 5)
Wiederherstellung der Netzwerkparameter
Übersetzung der Original-Anleitung
) verwenden und die Überbrückung
Widerstand
am Ende der
Leitung:
E I N G E -
SCHALTET
38
7
R
Default
3 - (57600)
3 - (57600)
532227 - Rev.C
DE
