. CONEXIONES RS485:

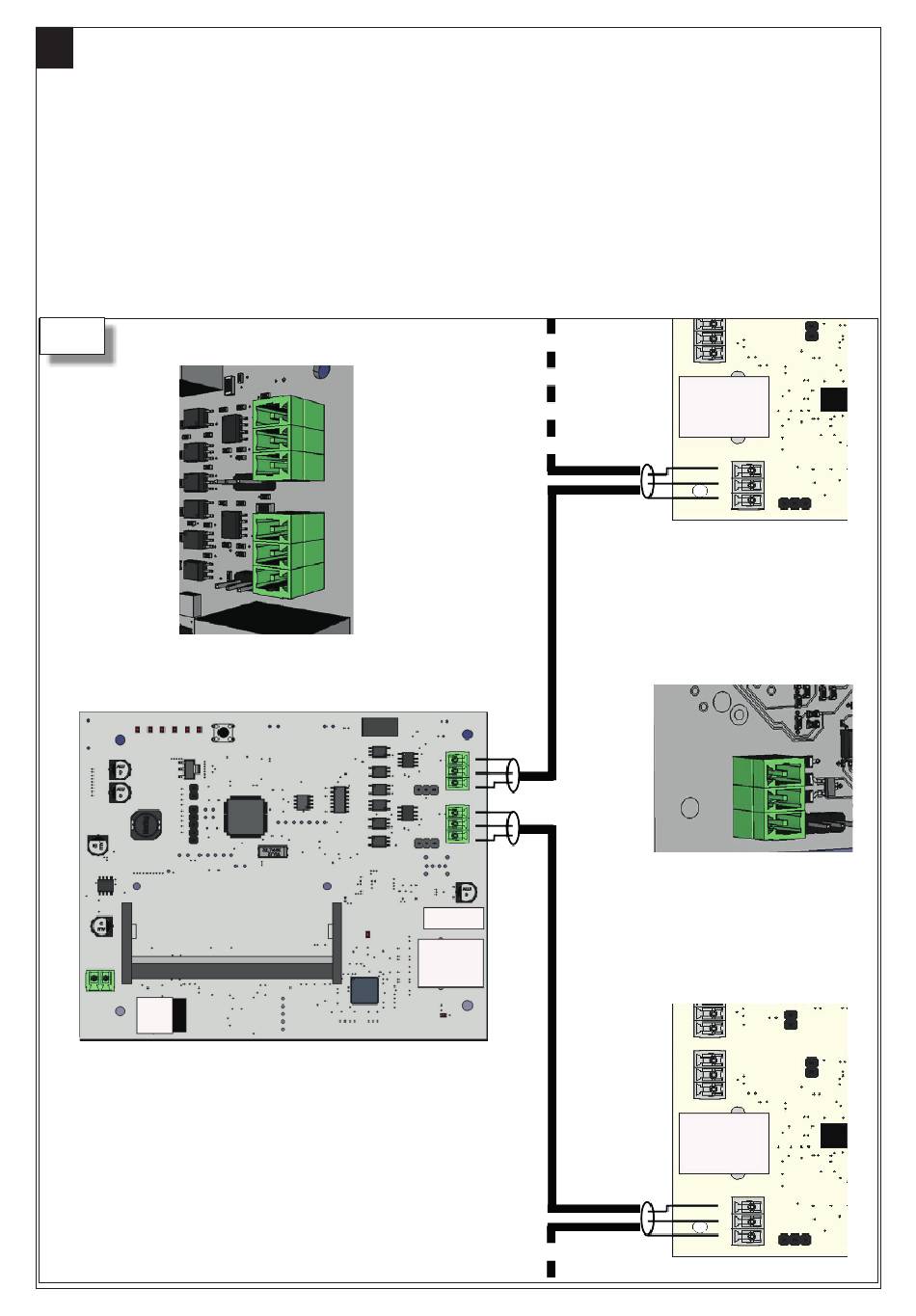

En la figura 5 se muestra un ejemplo de conexión con Door Controller485.
(J6 - J7)
Máx. 1200 m de longitud de tramo entre Network Controller y la última Door
Controller.
Cable 2 polos trenzado y apantallado secc. 0.5 mm
Introducir resistencia de carga al inicio y al final del tramo.
 5
Network Controller
Network Controller
BUS 2 BUS 2
SCR
B
A
BUS 1 BUS 1
SCR
B
A
47
para líneas de datos RS485.
2
Máx. 16
Door Controller
A
B
SCR
Máx. 16
Door Controller
