. ANSCHLÜSSE RS485:

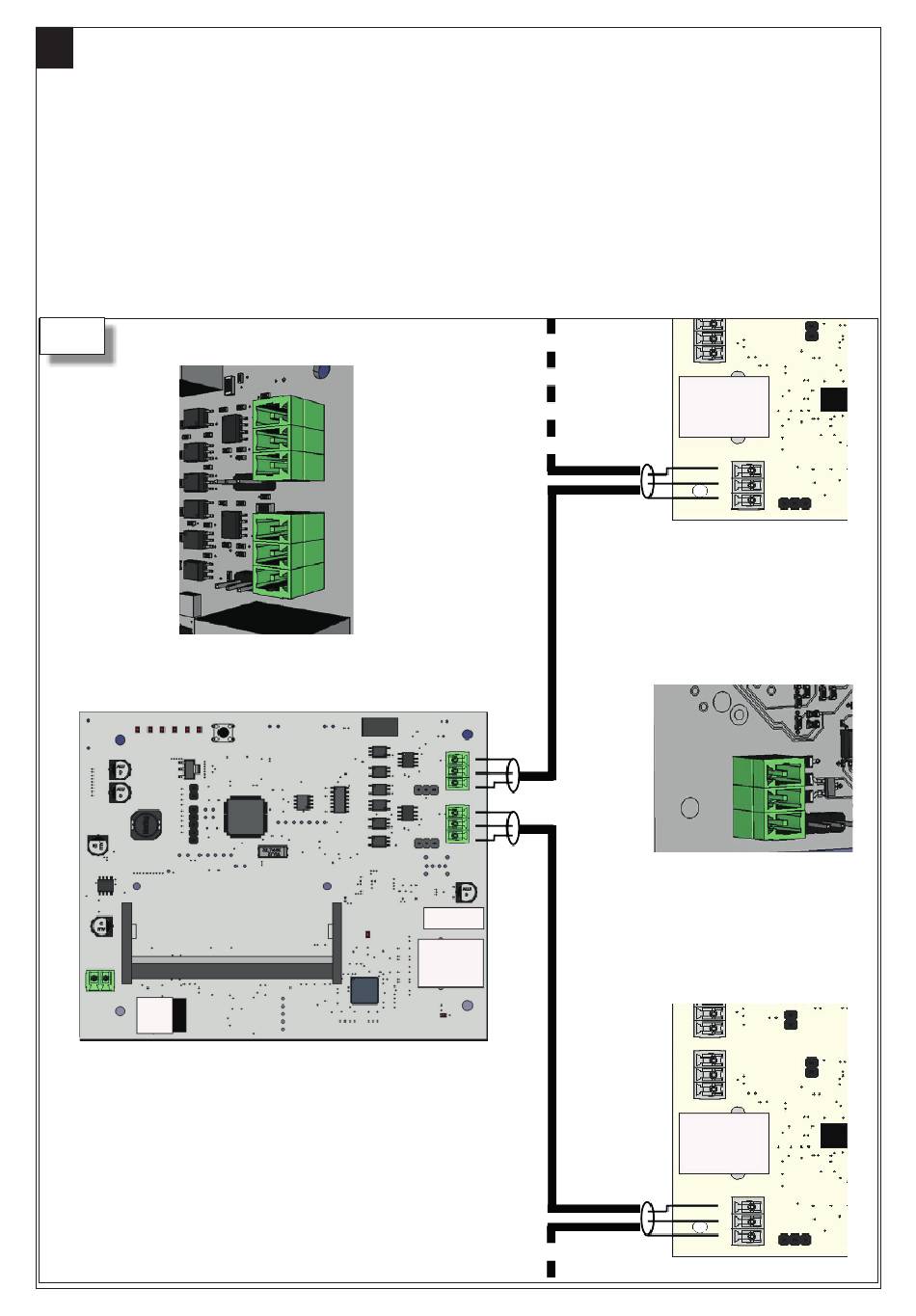

In der Abbildung 5 wird ein Verbindungsbeispiel mit Door Controller485
(J6 - J7)
angezeigt.
Die maximale Länge der Abzweigung zwischen Network Controller und dem
letzten Door Controller beträgt 1200 m.
2-poliges zusammengedrehtes und abgeschirmtes Kabel, Querschnitt 0.5 mm
für Datenlinien RS485.
Den Belastungswiderstand am Anfang und am Ende der Abzweigung einfügen.
 5
Network Controller
Network Controller
BUS 2 BUS 2
SCR
B
A
BUS 1 BUS 1
SCR
B
A
37
Max . 16
Door Controller
A
B
SCR
Max . 16
Door Controller
