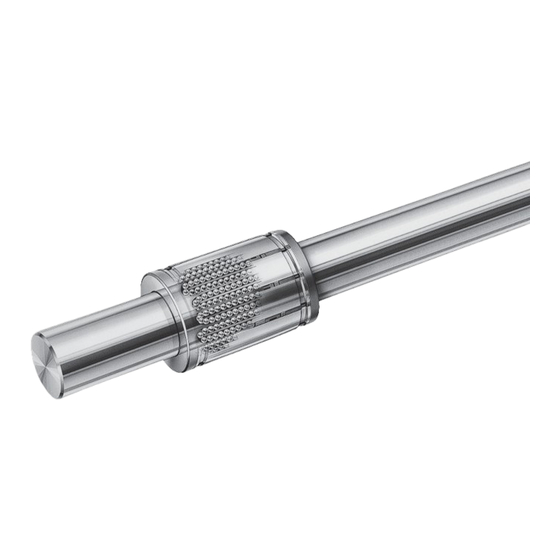

- Seite 1 R310D4 3170 (2005.07) Kugelbüchsenführungen Anleitung Linear Bushings and Shafts Instructions Guidages à billes sur arbres Instructions Guide lineari con manicotti a sfere Istruzioni The Drive & Control Company Montage Wartung Mounting Maintenance Montage Entretien Montaggio Manutenzione...
- Seite 2 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Sicherheit, Verweise, Symbole Montage Kugelbüchsenführungen Sicherheitshinweise Montage vorbereiten Kennzeichnung von Verweisen Grundschmierung Symbole Abstandsdifferenzen P Kugelbüchsenführung Übersicht Kugelbüchsenführungen mit geschlossenen Kugelbüchsen montieren Übersicht Komponenten Kugelbüchsenführung Fachpersonal mit offenen Kugelbüchsen montieren Hinweise zum Umgang Kugelbüchsenführung mit...
- Seite 3 R310D4 3170 (2005.07) Bosch Rexroth AG Safety, Cross-References and Symbols Mounting of Linear Bushing Safety notes Guideways Cross-referencing symbols Symbols Mounting preparations Basic lubrication Overview, Linear Bushings and Shafts Parallelism offset P Overview, components Mounting Linear Bushing Guideways Expert personnel...
- Seite 4 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Sécurité, références croisées Montage des douilles à billes Super H ouvertes et symboles dans les paliers Instructions de sécurité 3.10 Montage des douilles à billes Super h fermées Indication des références croisées dans les paliers Symboles 3.11 Montage des douilles à...
- Seite 5 R310D4 3170 (2005.07) Bosch Rexroth AG Sicurezza, rimandi, simboli 3.10 Montare i manicotti a sfere Super h chiusi Avvertenze per la sicurezza nel supporto Segni grafici di rimando e avvertenze 3.11 Montare i manicotti a sfere Super h aperti Simboli...
-
Seite 6: Sicherheitshinweise
Bosch Rexroth AG KBF R310D4 3170 (2005.07) Sicherheit, Verweise, Symbole Safety, Cross-References and Symbols Sicherheitshinweise Safety notes Als Sicherheitshinweise werden folgende Piktogramme The following symbols are used for safety notes: verwendet: Achtung! Caution! Gefahr für Kugelbüchsenführung Danger for Linear Bushing and Shaft... -
Seite 7: Instructions De Sécurité
R310D4 3170 (2005.07) Bosch Rexroth AG Sécurité, références croisées et symboles Sicurezza, rimandi, simboli Instructions de sécurité Avvertenze per la sicurezza Les pictogrammes suivants sont utilisés comme symboles de Vengono utilizzati i seguenti simboli grafici quali avvertenze sécurité : per la sicurezza:... -
Seite 8: Aperçu Des Composants
Bosch Rexroth AG KBF R310D4 3170 (2005.07) Übersicht Kugelbüchsenführungen Overview, Linear Bushings and Shafts Übersicht Komponenten Overview, components Kugelbüchsenführungen können aus folgenden Komponen- Linear Bushings and Shafts can be made up of the following ten zusammengesetzt werden: components: Aperçu des guidages à billes sur arbres... - Seite 9 R310D4 3170 (2005.07) Bosch Rexroth AG Materialnummern Komponenten siehe Kapitel Part numbers Components See Section Références Composants voir le chapitre Numeri identificativi Componenti vedere capitolo Geschlossene Super-Kugelbüchsen b R0672 Closed Super Linear Bushings b Douilles à billes Super b fermées...
- Seite 10 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Materialnummern Komponenten siehe Kapitel Part numbers Components See Section Références Composants voir le chapitre Numeri identificativi Componenti vedere capitolo Offene Super-Kugelbüchsen h R0733 3.11 Open Super Linear Bushings h Douilles à billes Super h ouvertes...
- Seite 11 R310D4 3170 (2005.07) Bosch Rexroth AG Materialnummern Komponenten siehe Kapitel Part numbers Components See Section Références Composants voir le chapitre Numeri identificativi Componenti vedere capitolo R1060 Linear-Sets mit Segment-Kugelbüchsen Linear Sets with Segmental Linear Bushings Linear-Sets avec douilles à billes segmentaires...
- Seite 12 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Materialnummern Komponenten siehe Kapitel Part numbers Components See Section Références Composants voir le chapitre Numeri identificativi Componenti vedere capitolo Linear-Sets mit geschlossenen Super-Kugelbüchsen h + H R1701 Linear Sets with closed Super Linear Bushings h + H Linear-Sets avec douilles à...
- Seite 13 R310D4 3170 (2005.07) Bosch Rexroth AG...
- Seite 14 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Fachpersonal Kugelbüchsenführungen können mit Hilfe dieser Anleitung von ein- schlägig ausgebildeten Fachleuten montiert und gewartet werden. In dieser Anleitung werden die neuen ISO-Normen wenn möglich verwendet. Teilweise wird in der Praxis aber noch mit den alten Normen gearbeitet.
-
Seite 15: Personnel Spécialisé
R310D4 3170 (2005.07) Bosch Rexroth AG Expert personnel Personnel spécialisé Personale specializzato These instructions will help Les guidages à billes sur arbres Con l’ausilio delle presenti istru- appropriately trained specialists to peuvent être montés et entretenus zioni le guide lineari con manicotti a mount and maintain Linear Bushings par un personnel spécialisé... - Seite 16 Bosch Rexroth AG R310D4 3170 (2005.07) Montage von Kugel- büchsen in Gehäuse Geschlossene Standard- Kugelbüchsen, Tandem-, Compact- und Segment- Kugelbüchsen, geschlosse- ne Super-Kugelbüchsen a + b in Gehäuse einbauen Materialnummern: R0600, R0601, R0602, R0610, R0611, R0612, R0650, R0658, R0668, R0670, R0672 •...
- Seite 17 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Linear Montage des douilles Montaggio di manicotti a Bushings in Housings à billes dans les paliers sfere nel supporto Mounting of closed Standard Montage des douilles à bil- Montare i manicotti a sfere Linear Bushings, Tandem, les standard fermées, des...
- Seite 18 Bosch Rexroth AG R310D4 3170 (2005.07) Fixierung • Kugelbüchsen sichern mit: • Sicherungsringen (1 oder 2), • Metallkapseln (3), • Zackenringen (4), • Dichtringen mit Metallkapsel (5), • Schrauben mit Sicherungs- scheiben (6). • Bei Bedarf weitere Sicherungen anbringen. 3.1.3 Compact-Kugelbüchsen (Material-...
- Seite 19 Bosch Rexroth AG R310D4 3170 (2005.07) Retention Fixation Fissaggio • Secure the linear bushings with • Fixer la douille à billes par • Fissare i manicotti a sfere con • retaining rings (1 or 2), • bagues de fixation (1 ou 2), •...
- Seite 20 Bosch Rexroth AG R310D4 3170 (2005.07) Offene Standard-Kugel- büchsen in Gehäuse einbauen Materialnummern: R0630, R0631, R0632 • Offene Standard-Kugelbüchsen der Größen 12 und 16 müssen spiegel- bildlich (1) eingebaut werden. So wird vermieden, dass die Kugel- büchsen von den Wellen abheben.
- Seite 21 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting open Standard Montage des douilles à Montare i manicotti a Linear Bushings in billes standard ouvertes sfere Standard aperti housings dans les paliers nel supporto Part numbers: Références : Numeri identificativi: R0630, R0631, R0632...
- Seite 22 Bosch Rexroth AG R310D4 3170 (2005.07) Fixierung von Standard-Kugel- büchsen ab Wellendurchmesser 20 mit Zentrierschraube • Fixierbohrung nach der Bohrung im Gehäuse (1) ausrichten. Nur Rexroth-Zentrierschrauben verwenden! F Die Zentrierschrauben können unter Angabe der Materialnummer bestellt werden. • Zentrierschraube (2 oder 3) eindre- hen und mit Anziehdrehmoment M festziehen.
- Seite 23 Bosch Rexroth AG R310D4 3170 (2005.07) Retention of Standard Linear Fixation des douilles à billes standard Fissaggio di manicotti a sfere Stan- Bushings for shaft diameter 20 à partir du diamètre d’arbre 20 mm dard a partire da un diametro di 20...
- Seite 24 Bosch Rexroth AG R310D4 3170 (2005.07) Kugelbüchsen für Längs- und Drehbewegungen in Gehäuse einbauen Materialnummern: R0663, R0664, R0665, R0667 • Gehäusebohrung (1) anfasen (2) oder abrunden (3). Welle / Shaft • Gehäuse säubern. Arbre / Albero Kugelbüchsen nicht mit dem...
- Seite 25 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Linear Bushings Montage des douilles Montare i manicotti a sfere for Combined Linear à billes combinées per movimenti combinati and Rotary Motion in translation – rotation di rotazione e traslazione housings dans les paliers...
-
Seite 26: Offene Super-Kugelbüchsen A + B In Gehäuse Einbauen
Bosch Rexroth AG R310D4 3170 (2005.07) Offene Super-Kugelbüchsen a + b in Gehäuse einbauen Materialnummern: R0671, R0673 Montage mit Kegelkerbstift • Gehäusebohrung (1) anfasen (2) Welle / Shaft oder abrunden (3). Arbre / Albero • Gehäuse säubern. (mm) (mm) (mm) 12 / 16 / 20 0,3 x 45°... - Seite 27 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting open Super Montage des douilles à Montare i manicotti a sfere Linear Bushings a + b billes Super a + b ouvertes Super a + b aperti nel in housings dans les paliers...
- Seite 28 Bosch Rexroth AG R310D4 3170 (2005.07) Montage mit Zentrierschraube • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 12 / 16 / 20 0,3 x 45° R0,3 25 / 30 / 40 / 50 0,5 x 45°...
- Seite 29 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting with locating screw Montage avec vis de centrage Montaggio con vite di centraggio • Chamfer (2) or round off (3) the hous- • Chanfreiner (2) ou arrondir (3) l’alé- • Smussare (2) o arrotondare (3) l’im- ing bore (1).
-
Seite 30: Radial-Kugelbüchsen In Gehäuse Einbauen
Bosch Rexroth AG R310D4 3170 (2005.07) Radial-Kugelbüchsen in Gehäuse einbauen Materialnummer: R0678 • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Kugelbüchsen nicht mit dem Hammer einschlagen! • Montagering (4) und Presse bereit- legen. ! 3.5.3 Welle / Shaft... - Seite 31 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Radial Linear Montage des douilles à bil- Montare i manicotti a sfere Bushings in housings les radiales dans les paliers radiali nel supporto Part number: R0678 Référence : R0678 Numero identificativo: R0678 • Chamfer (2) or round off (3) the hous- •...
- Seite 32 Bosch Rexroth AG R310D4 3170 (2005.07) Noch Radial-Kugelbüchsen einbauen • Radial-Kugelbüchse in die Gehäuse- bohrung einschieben. • Öffnung der Radial-Kugelbüchse an der Öffnung des Gehäuses ausrich- ten. • Montagering lösen. 3.5.4 • Radial-Kugelbüchse mit Presse oder Abziehvorrichtung vollständig in das Gehäuse einpressen.
- Seite 33 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Radial Linear Bushings, Montage des douilles à billes radiales Montaggio dei manicotti a sfere cont. – suite radiali – continuazione • Slide the Radial Linear Bushing into • Introduire la douille à billes radiale •...
-
Seite 34: Drehmoment-Kugelbüchsen In Gehäuse Einbauen
Bosch Rexroth AG R310D4 3170 (2005.07) Drehmoment-Kugelbüchsen in Gehäuse einbauen Materialnummer: R0696 • Montage vorbereiten ! 4.1 • Grundschmierung ! 4.2 • Gehäusebohrung (1) anfasen (2) Welle / Shaft oder abrunden (3). Arbre / Albero • Gehäuse säubern. (mm) (mm) - Seite 35 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Torque-Resistant Montage des glissières Montare i manicotti a sfere Linear Bushings in roto-résistantes dans per momenti torcenti nel housings les paliers supporto Part number: R0696 Référence: R0696 Numero identificativo: R0696 • Mounting preparations ! 4.1 •...
- Seite 36 Bosch Rexroth AG R310D4 3170 (2005.07) Stellschrauben einstellen • Stellschraube bis zum ersten Wider- stand eindrehen. • Welle hin- und herschieben. Gleich- zeitig versuchen, sie in beide Richtun- gen zu verdrehen. Dabei Stellschrau- be mit Sechskantschraubendreher anziehen. Welle • Bei Typ 1 (eine Laufbahnrille) die...
- Seite 37 Bosch Rexroth AG R310D4 3170 (2005.07) Tightening of adjusting screws Réglage des vis de réglage Registrare le viti per la regolazione • Screw in adjusting screw until it • Serrer la vis de réglage jusqu’à ce albero/manicotto meets with resistance.
- Seite 38 Bosch Rexroth AG R310D4 3170 (2005.07) Drehmoment- Compact-Kugelbüchsen in Gehäuse einbauen Materialnummer: R0720 • Montage vorbereiten ! 4.1 • Grundschmierung ! 4.2 • Gehäusebohrung (1) anfasen (2) Welle / Shaft oder abrunden (3). Arbre / Albero • Gehäuse säubern. (mm)
- Seite 39 Bosch Rexroth AG R310D4 3170 (2005.07) Mounting Torque-Resistant Montage des glissères Montare i manicotti a sfere Compact Linear Bushings in roto-résistantes compactes Compact per momenti housings dans les paliers torcenti nel supporto Part number: R0720 Référence : R0720 Numero identificativo: R0720 •...
- Seite 40 Bosch Rexroth AG R310D4 3170 (2005.07) Stellschrauben einstellen • Stellschraube bis zum ersten Wider- stand eindrehen. • Welle hin- und herschieben. Gleich- zeitig versuchen, sie in beide Richtun- gen zu verdrehen. Dabei Stellschrau- be mit Schraubendreher (1) anziehen. • Bei Wellendurchmesser 12 oder 16 die Stellschraube mit M anziehen.
- Seite 41 Bosch Rexroth AG R310D4 3170 (2005.07) Tightening of adjusting screws Réglage des vis de réglage Registrare le boccole filettate per • Screw in adjusting screw until it • Serrer la vis de réglage jusqu’à ce la regolazione albero/manicotto meets with resistance.
- Seite 42 Bosch Rexroth AG R310D4 3170 (2005.07) Geschlossene Super- Kugelbüchsen H in Gehäuse einbauen Materialnummer: R0730 • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 0,3 x 45° R0,3 25 / 30 / 40 / 50 0,5 x 45°...
- Seite 43 (7). tapped hole in the housing (7). et le trou dans le palier (7). Utilizzare soltanto viti di centrag- Use only Rexroth locating screws N’utiliser que des vis de centrage gio Rexroth (8)! F Le viti di centraggio possono esse-...
-
Seite 44: Offene Super-Kugelbüchsen H In Gehäuse Einbauen
Bosch Rexroth AG R310D4 3170 (2005.07) Offene Super-Kugelbüchsen H in Gehäuse einbauen Materialnummer: R0731 • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 0,3 x 45° R0,3 25 / 30 / 40 / 50 0,5 x 45°... - Seite 45 (5). • Faire concorder le trou de fixation del supporto (5). et le trou dans le palier (5). Use only Rexroth locating screws Utilizzare soltanto viti di centrag- (6)! N’utiliser que des vis de centrage gio Rexroth (6)! F Locating screws can be ordered.
- Seite 46 Bosch Rexroth AG R310D4 3170 (2005.07) 3.10 Geschlossene Super- Kugelbüchsen h in Gehäuse einbauen Materialnummer: R0732 Montage mit Zentrierschraube • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 0,3 x 45°...
- Seite 47 Bosch Rexroth AG R310D4 3170 (2005.07) 3.10 Mounting closed Super 3.10 Montage des douilles à 3.10 Montare i manicotti a Linear Bushings h in billes Super h fermées sfere Super h chiusi housings dans les paliers nel supporto Part number: R0732 Référence : R0732...
- Seite 48 Bosch Rexroth AG R310D4 3170 (2005.07) Montage mit Hohlschraube • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 0,3 x 45° R0,3 25 / 30 / 40 / 50 0,5 x 45°...
- Seite 49 • Allineare il foro di fissaggio con il • Faire concorder le trou de fixation foro del supporto (7). Use only Rexroth hollow screws! et le trou dans le palier (7). F Hollow screws can be ordered. Utilizzare soltanto viti cave When doing so, please always state the N’utiliser que des vis à...
- Seite 50 Bosch Rexroth AG R310D4 3170 (2005.07) 3.11 Offene Super-Kugelbüchsen h in Gehäuse einbauen Materialnummer: R0733 • Gehäusebohrung (1) anfasen (2) oder abrunden (3). • Gehäuse säubern. Welle / Shaft Arbre / Albero (mm) (mm) (mm) 0,3 x 45° R0,3 25 / 30 / 40 / 50 0,5 x 45°...
- Seite 51 Bosch Rexroth AG R310D4 3170 (2005.07) 3.11 Mounting open Super 3.11 Montage des douilles à 3.11 Montare i manicotti a Linear Bushings h in billes Super h ouvertes sfere Super h aperti housings dans les paliers nel supporto Part number: R0733 Référence : R0733...
-
Seite 52: Montage Vorbereiten
Bosch Rexroth AG KBF R310D4 3170 (2005.07) Montage Kugelbüchsen- führungen Montage vorbereiten F Verpackung erst nach Abschluss der Montage recyceln! Während der Montage kann die Verpackung noch nicht montierte Teile schützen. Wellenunterstützungen und Präzisions-Stahlwellen bitte nicht biegen, sondern zum Transport an mehreren Stellen greifen! 4.1.1... -
Seite 53: Mounting Preparations
R310D4 3170 (2005.07) Bosch Rexroth AG Mounting of Linear Montage des guidages Montaggio delle guide Bushing Guideways à billes sur arbres lineari con manicotti a sfere Mounting preparations Préparation du montage Preparare per il montaggio F Do not recycle the packaging until F Ne recycler l’emballage qu’après... - Seite 54 Schmierfette Als Schmierstoff empfehlen wir ein Schmierfett nach DIN 51825. • K2K • KP2K (bei höheren Belastungen) Rexroth liefert mit Dynalub 510 ein speziell auf die Lineare Bewegungs- technik abgestimmtes lithiumverseiftes Hochleistungsfett. Es zeichnet sich durch gute Wasserbeständigkeit und Korrosionsschutz aus.
- Seite 55 • KP2K (for higher loads) • KP2K (pour les charges plus élevées) • KP2K (per carichi maggiori) Rexroth supplies Dynalub 510, a high Rexroth livre une graisse haute perfor- Con Dynalub 510 Rexroth fornisce un performance lithium soap grease that mance au savon de lithium spécialement...
- Seite 56 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Linear-Sets mit Schmieranschluss (1) fetten F Diese Komponenten sind für Fettschmierung ausgelegt. Sie können auch erst nach der Montage gefettet werden. 4.2.4 F Für Linear-Sets können passende Schmiernippel bestellt werden. Lieferbar sind: – Kegelschmiernippel (5) DIN 71412, Form A –...
- Seite 57 R310D4 3170 (2005.07) Bosch Rexroth AG Greasing Linear Sets with lube Lubrification à la graisse des Ingrassare i Linear-Sets attraverso port (1) Linear-Sets avec raccordement gli appositi punti di lubrificazione (1) F These components have been F Questi componenti sono realizzati de lubrification (1) designed for grease lubrication.
- Seite 58 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsen und Linear-Sets ohne Schmieranschluss von Hand schmie- Kugelbüchsen und Linear-Sets ohne Schmieranschluss müssen schon vor der Montage geschmiert werden. 4.2.7 • Kugelbüchsen oder Linear-Sets von Hand ausreichend schmieren. Alle Kugelreihen gleichmäßig schmieren.
- Seite 59 R310D4 3170 (2005.07) Bosch Rexroth AG Manual lubrication of Linear Bushings Lubrification manuelle des douilles Lubrificare a mano i manicotti a sfere and Linear Sets without lube nipples à billes et des Linear-Sets sans ed i Linear-Sets per i quali non sono...
- Seite 60 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Abstandsdifferenzen P F Bei „spielfrei“ eingestellten Kugel- Welle // P (µm) büchsenführungen ist kein Spiel zwi- Spielfrei Toleranz h7 / H7 * schen Welle und Kugelbüchse fühlbar. Zero clearance Tolerance h7 / H7 * F Bei Kugelbüchsenführungen mit der...
- Seite 61 R310D4 3170 (2005.07) Bosch Rexroth AG Parallelism offset P Tolérances sur le Differenze di distanza P parallélisme P F In “zero clearance” Linear Bushing F Nelle guide lineari con manicotti Guideways there is no perceptible clear- F Pour les douilles à billes réglées a sfere registrati «senza gioco»...
- Seite 62 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit geschlossenen Kugel- büchsen montieren Materialnummern: R0600, R0601, R0602, R0610, R0611, R0612, R0650, R0658, R0668, R0670, R0672, R0730, R0732, R1000, R1001, R1027, R1028, R1029, R1032, R1035, R1036, R1055, R1056, R1057, R1058, R1059,...
- Seite 63 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Montage du guidage à billes Montare la slitta con guide Guideways with closed sur arbres avec douilles à lineari con manicotti a sfere Linear Bushings billes fermées chiusi Part numbers: R0600, R0601, Références : R0600, R0601, R0602,...
- Seite 64 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit geschlos- senen Kugelbüchsen an einer An- schlagkante am Unterbau montieren • Maschinentisch umdrehen und auf den Unterbau stellen. • Maschinentisch in die hintere End- lage bringen. F Anziehdrehmomente ! 5.2 • Wellenböcke (1 + 2) an der An- schlagkante (3) ausrichten und auf dem Unterbau anschrauben.
- Seite 65 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Guideways Montage du guidage à billes sur Montare il gruppo tavola (slitta) e with closed linear bushings to a arbres avec douille à billes fermée guide lineari con manicotti a sfere mounting base with reference edge sur un bâti avec bord de référence...
- Seite 66 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit offenen Kugelbüchsen montieren Materialnummern: R0630, R0631, R0632, R0671, R0673, R0678, R0731, R0733, R1010, R1011, R1012, R1013, R1014, R1015, R1016, R1018, R1020, R1025, R1034, R1037, R1038, R1067, R1068, R1071, R1072, R1073, R1074, R1075, R1076, R1077,...
- Seite 67 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Montage du guidage à billes Montare la slitta con guide Guideways with open sur arbres avec douilles à lineari e manicotti a sfere Linear Bushings billes ouvertes aperti Part numbers: R0630, R0631, Références : R0630, R0631, R0632,...
- Seite 68 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Noch Kugelbüchsenführung mit offenen Kugelbüchsen montieren • Vormontierte Linear-Sets oder Kugelbüchsen im Gehäuse mit der Hand führen. • Maschinentisch auf den Unterbau aufschieben, dabei nicht verkanten. • Maschinentisch über den ganzen Verfahrweg zur Probe verschieben.
- Seite 69 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Guideways Montage du guidage à billes sur Montare la slitta con guide lineari with open linear bushings, cont. arbres avec douilles à billes ouvertes con manicotti a sfere aperti – • Guide the pre-mounted Linear Sets –...
- Seite 70 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit Drehmoment-Kugelbüchsen (mit vier Laufbahnrillen) montieren Materialnummern: R0724, R0725, R0726, R0727 • Lage der Dichtringe kontrollieren. – Sie können verdreht sein. – Die Nasen der Dichtringe müssen mit den vorstehenden Kugelreihen in einer Flucht liegen.
- Seite 71 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Montage du guidage à billes Montare la guida lineare con Guideways with Torque- sur arbres avec glissières manicotti a sfere per momen- Resistant Linear Bushings roto-résistantes (à quatre ti torcenti (con quattro gole...
- Seite 72 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit Kugelbüchsen oder Linear- Sets in Flansch-Ausführung montieren Materialnummern: R0740, R1000, R1001,1055, R1056,1057, R1081 • Kontrollieren, ob die Bohrungen im Maschinentisch abgerundet oder angefast sind (1). 4.10.1 • Wellen in den Maschinentisch stecken.
- Seite 73 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Montage du guidage à billes Montare la slitta con guide Guideways with Linear sur arbres avec douilles à lineari con manicotti a sfere Bushings or with Flanged billes ou Linear-Sets en...
- Seite 74 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Noch Kugelbüchsenführung mit Kugelbüchsen oder Linear-Sets in Flansch-Ausführung montieren • Maschinentisch mit Wellen, Linear- Sets und Wellenböcken auf den Unterbau (1) stellen. • Maschinentisch in eine Endlage bringen. • Wellenböcke (2) auf dem Unterbau anschrauben.
- Seite 75 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Guideways Montage du guidage à billes sur Montare la slitta con guide lineari con with Linear Bushings or with Flanged arbres avec douilles à billes ou manicotti a sfere o con manicotti a Linear Sets, cont.
- Seite 76 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Kugelbüchsenführung mit Kugelbüchsen oder Linear- Sets in Tandem-Flanschaus- führung montieren Materialnummern: R0741, R0742, R1000, R1001, R1056, R1083 • Kontrollieren, ob die Bohrungen im Maschinentisch (1) abgerundet oder angefast sind (2). 4.11.1 • Linear-Sets in den Maschinentisch stecken und festschrauben.
- Seite 77 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Montage du guidage à billes Montare la slitta con guide Guideways with Linear sur arbres avec douilles lineari con manicotti a sfere Bushings or with Tandem à billes ou Linear-Sets en...
- Seite 78 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Noch Kugelbüchsenführung mit Kugelbüchsen oder Linear-Sets in Tandem-Flanschausführung montie- • Wellenböcke auf die Wellen stecken, dabei nicht verkanten. 4.11.4 • Maschinentisch mit Wellen, Linear- Sets und Wellenböcken zwischen den Wänden (1) in Position bringen.
- Seite 79 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Linear Bushing Guideways Montage de guidage à billes sur Montare la slitta con guide lineari with Linear Bushings or with Tandem arbres avec douilles à billes ou con manicotti a sfere o con manicotti Flanged Linear Sets, cont.
- Seite 80 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Details Montage Welle Wellen und Wellenunter- Shaft R1010 … stützungen auf dem Unter- Arbre bau montieren – Details Albero * Typ R1010 … d (mm) (mm) (Nm) (mm) Typ R1011 … (mit Wellenunter- M4 x 12 stützungen R1050 1..
- Seite 81 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting, Details Détails du montage Dettagli nei montaggi Mounting Shafts and Montage des arbres et Dettagli sul montaggio Shaft Support Rails to the des supports d’arbres degli alberi e degli elementi mounting base – Details sur le bâti –...
- Seite 82 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Typ R1015 … (mit Wellenunter- stützungen R1054 1.. oder R1054 2..) Welle F Die empfohlenen Schraubenab- Shaft ISO 4762-8.8 messungen O gelten für Gewinde in Arbre Stahl oder Stahlguss. Albero • Wenn vorhanden Anschlagkanten am...
- Seite 83 R310D4 3170 (2005.07) Bosch Rexroth AG Type R1015 … (with shaft support Type R1015 … (avec supports Tipo R1015 … (con elementi di rails R1054 1.. or R1054 2..) d’arbres R1054 1.. ou R1054 2..) sostegno per alberi R1054 1.. oppure...
- Seite 84 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Typ R1018 … (mit Wellenunterstützungen R1052 1..) Welle F Die empfohlenen Schraubenab- Shaft ISO 4762-8.8 messungen O gelten für Gewinde in Arbre Stahl oder Stahlguss. Albero • Wenn vorhanden Anschlagkanten am d (mm) (mm) (Nm) Unterbau nutzen.
- Seite 85 R310D4 3170 (2005.07) Bosch Rexroth AG Type R1018 … Type R1018 … Tipo R1018 … (with shaft support rails R1052 1..) (avec supports d’arbres R1052 1..) (con elementi di sostegno per alberi F The recommended screw dimen- F Les dimensions de vis O recom- R1052 1..)
- Seite 86 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Wellen und Wellenböcke auf dem Unterbau montieren Welle – Details Shaft ISO 4762-8.8 Arbre Wellenböcke aus Kugelgraphitguss Albero R1055 d (mm) (Nm) (mm) (Nm) F Die empfohlenen Schraubenab- M4 x 12 messungen O gelten für Gewinde in...
- Seite 87 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Shafts and Shaft Montage des arbres et des Dettaglio sul montaggio Support Blocks to the brides d’arbres sur le bâti degli alberi con relativi mounting base – Details – Détails supporti d’estremità sui...
- Seite 88 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Wellenböcke aus Aluminium R1057 0.. Welle F Die empfohlenen Schraubenab- Shaft ISO 4762-8.8 ISO 4762 messungen O gelten für Gewinde in Arbre -8.8 Stahl oder Stahlguss. Albero F Die Länge der Schrauben O...
- Seite 89 R310D4 3170 (2005.07) Bosch Rexroth AG Aluminum shaft support blocks Brides d’arbres en aluminium Supporti di estremità in alluminio per R1057 0.. R1057 0.. alberi R1057 0.. F The recommended screw dimen- F Les dimensions de vis O recom- F Le viti di dimensioni raccomandate...
- Seite 90 Bosch Rexroth AG KBF R310D4 3170 (2005.07) Compact-Wellenböcke R1058 F Die empfohlenen Schraubenab- Welle messungen O gelten für Gewinde in Shaft ISO 4762-8.8 ISO 4762 Stahl oder Stahlguss. Arbre -8.8 F Die Länge der Schrauben O richtet Albero sich nach der Stärke des Unterbaus.
- Seite 91 R310D4 3170 (2005.07) Bosch Rexroth AG Compact shaft support blocks R1058 Brides d’arbres compactes R1058 Supporti per alberi Compact R1058 F The recommended screw dimen- F Les dimensions de vis O recom- F Le viti di dimensioni raccomandate sions O apply to tapped holes in steel mandées s’appliquent aux taraudages...
-
Seite 92: Maschinentisch Auf Radial-Compact-Sets Montieren
Bosch Rexroth AG KBF R310D4 3170 (2005.07) Maschinentisch auf Radial- Compact-Sets montieren – Details Materialnummern: R1611, R1613 F Die empfohlenen Schraubenab- messungen O gelten für Gewinde in Stahl oder Stahlguss. F Maß N beachten. • Wenn vorhanden Anschlagkanten (1) Welle Stift (4) oder (5) am Maschinentisch (2) nutzen. - Seite 93 R310D4 3170 (2005.07) Bosch Rexroth AG Mounting Machine Tables Montage de plateaux de la Dettagli sul montaggio on Radial Compact Sets – machine sur Radial-Com- della tavola della slitta Details pact-Sets – Détails su Compact Sets Radiali Part numbers: R1611, R1613 Références : R1611, R1613...
-
Seite 94: Wartung
Bosch Rexroth AG R310D4 3170 (2005.03) Wartung Kugelbüchsenführungen kontrollieren • Zwischen den Nachschmierintervallen kontrollieren, ob: – keine Verschmutzungen auftreten – auch Kühlmittel können gefähr- lich werden, – sich Späne im Bereich der Kugelbüchsenführung verfangen können, – alle Leitungen und Anschlüsse dicht sind, –... - Seite 95 Bosch Rexroth AG R310D4 3170 (2005.03) Maintenance Entretien Manutenzione Checking Linear Bushing Contrôle des guidages Controllare le guide lineari Guideways à billes sur arbres con manicotti a sfere • Between in-service lubrication inter- • Pendant les intervalles de relubrifica- • Fra gli intervalli di rilubrificazione con- vals, check that: tion, vérifier :...
- Seite 96 Bosch Rexroth AG R310D4 3170 (2005.03) Schmierstoffe F Für die Schmierung gelten die üblichen Wälzlagervorschriften. F Wir empfehlen Dynalub. • Vorzugsweise den gleichen Schmierstoff wie bei der Grund- schmierung verwenden. ! 4.2 Bei Verwendung anderer Schmierstoffe Verträglichkeit prüfen. • Hinweise der Schmierstoffhersteller beachten.
- Seite 97 Bosch Rexroth AG R310D4 3170 (2005.03) Lubricants Lubrifiants Lubrificanti F Observe the standard specifica- F Les prescriptions habituelles rela- F Per la lubrificazione valgono le tions for lubrication of rolling bearings. tives aux roulements à billes s’appliquent norme comuni per cuscinetti volventi.
- Seite 98 Bosch Rexroth AG R310D4 3170 (2005.03)
- Seite 99 Bosch Rexroth AG R310D4 3170 (2005.03)
- Seite 100 Technische Änderungen vorbehalten Subject to technical modifications Sous réserve de modifications techniques Soggetto a modifiche tecniche © Bosch Rexroth AG 2005 Printed in Germany – p 2005/10/-/C 2.01.03.669 R 310 D4 3170 (2005.07) Anleitung Kugelbüchsenführungen Instructions Linear Bushings and Shafts Instructions Guidages à...
