favor acuérdase de quitar el jumper cap después de limpiar el COMS. Por
favor acuérdase de quitar el jumper cap después de limpiar el COMS. Si
necesita borrar la CMOS cuando acabe de finalizar la actualización de la
BIOS, debe arrancar primero el sistema y, a continuación, apagarlo antes
de realizar la acción de borrado de CMOS.
1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
1.4 Conectores
Los conectores no son jumpers. Por favor no ponga jumper caps
sobre los conectores. El colocar cubiertas de puentes sobre los
conectores provocará un daño permanente en la placa base.

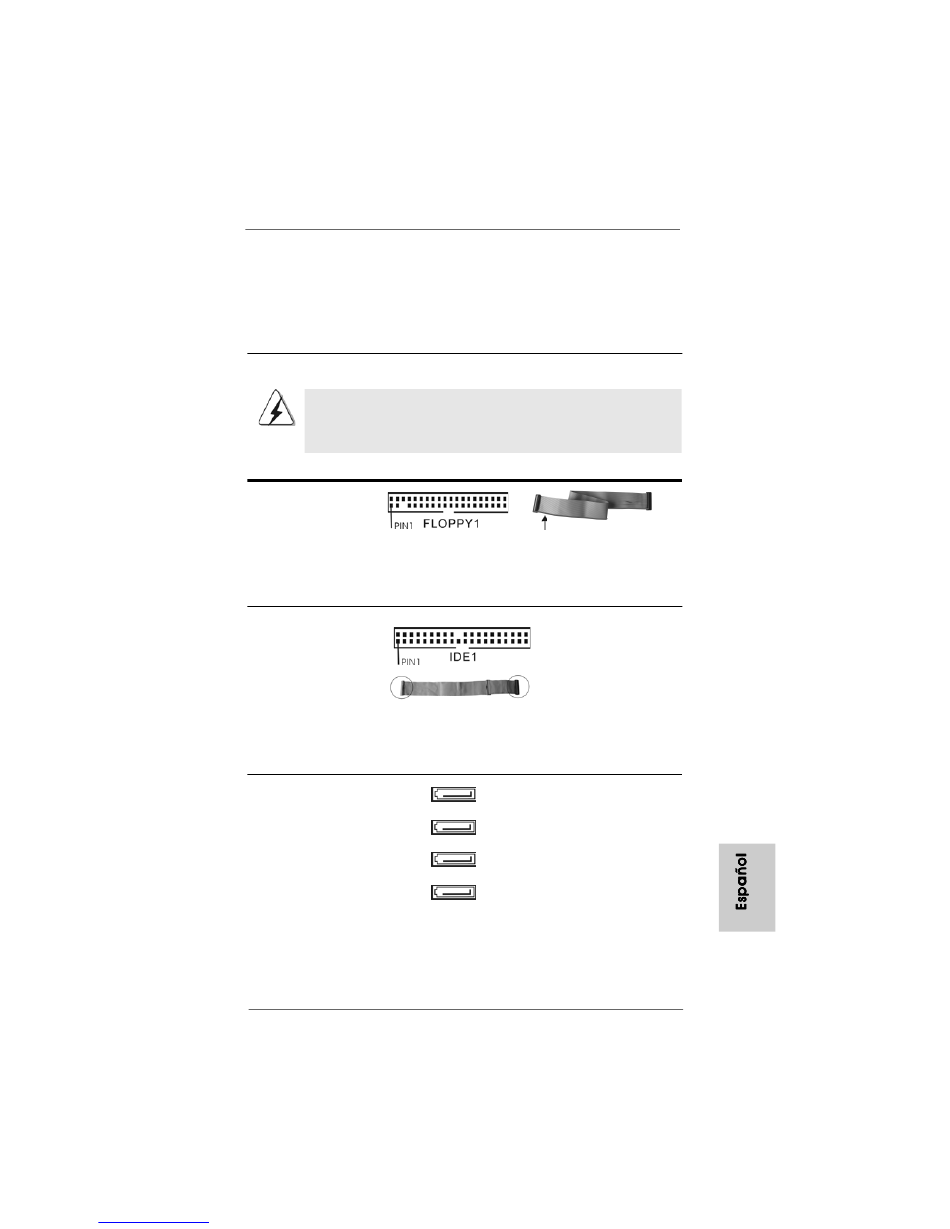

Conector
Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, No. 22)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que
el contacto 1 de la conexión.
IDE conector primario (azul)
(39-pin IDE1, vea p.2, No. 8)
Conector azul
a placa madre
Cable ATA 66/100/133 de conducción 80
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer
los detalles.
Conexiones de serie ATAII
(SATAII_1 (PORT0): vea p.2, No. 14)
(SATAII_2 (PORT1): vea p.2, No. 13)
(SATAII_3 (PORT2): vea p.2, No. 12)
(SATAII_4 (PORT3): vea p.2, No. 11)
ASRock
manuals search engine
Figure
Descripción
la banda roja debe quedar en
el mismo lado que el contacto 1
Conector negro
a aparato IDE
Estos cuatro conectores de la
Serie ATA (SATAII) soportan
SATAII_4 (PORT3)
HDDs SATA o SATAII para
dispositivos de almacenamiento
SATAII_3 (PORT2)
interno. La interfaz SATAII actual
permite una velocidad de
SATAII_2 (PORT1)
transferencia de 3.0 Gb/s.
SATAII_1 (PORT0)
