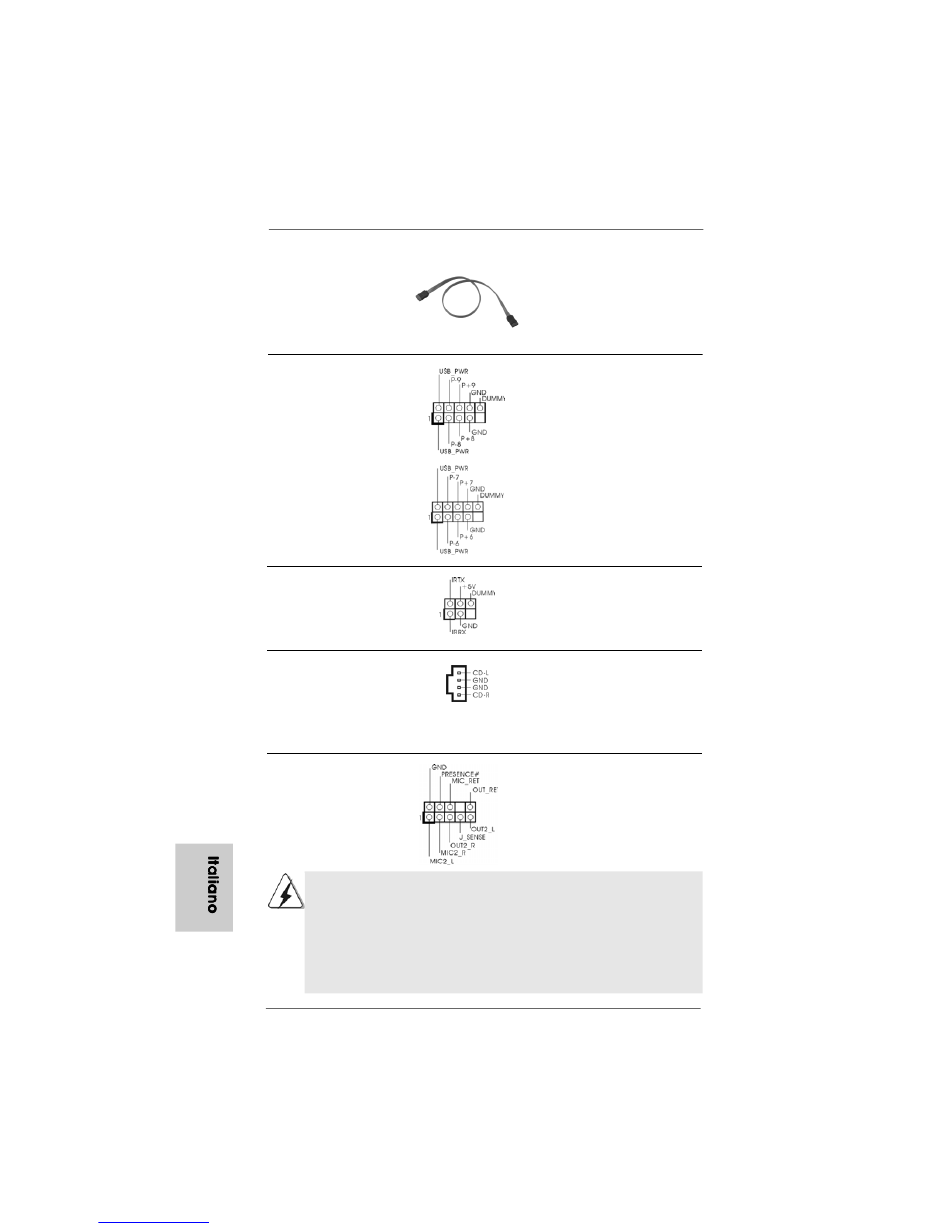

Cavi dati Serial ATA (SATA)
(Opzionale)
Collettore USB 2.0
(9-pin USB8_9)
(vedi p.2 No. 16)
(9-pin USB6_7)
(vedi p.2 No. 15)
Collettore modulo infrarossi
(5-pin IR1)
(vedi p.2 Nr. 31)
Connettori audio interni
(4-pin CD1)
(CD1: vedi p.2 item 30)
Connettore audio sul
pannello frontale
(9-pin HD_AUDIO1)
(vedi p.2 item 23)
1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei
connettori, però il pannello dei cavi sul telaio deve supportare la funzione
HDA (High Definition Audio) per far sì che questa operi in modo corretto.
Attenersi alle istruzioni del nostro manuale e del manuale del telaio per
installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo nell'intestazione audio
del pannello anteriore, come indicato di seguito:
5 4
5 4
5 4
5 4
5 4
ASRock
manuals search engine
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore di SATAII
su questa cartolina base.
Oltre alle sei porte USB 2.0
predefinite nel pannello I/O, la
scheda madre dispone di due
intestazioni USB 2.0. Ciascuna
intestazione USB 2.0 supporta
due porte USB 2.0.
Questo collettore supporta
moduli ad infrarossi optional
per la trasmissione e la
ricezione senza fili.
Permettono di ricevere input
stereo audio da fonti di
suono come CD-ROM, DVD -
CD1
ROM,TV tuner, o schede
MPEG.
È un'interfaccia per il cavo del
pannello audio. Che consente
connessione facile e controllo
dei dispositivi audio.
M3A UCC
Motherboard
