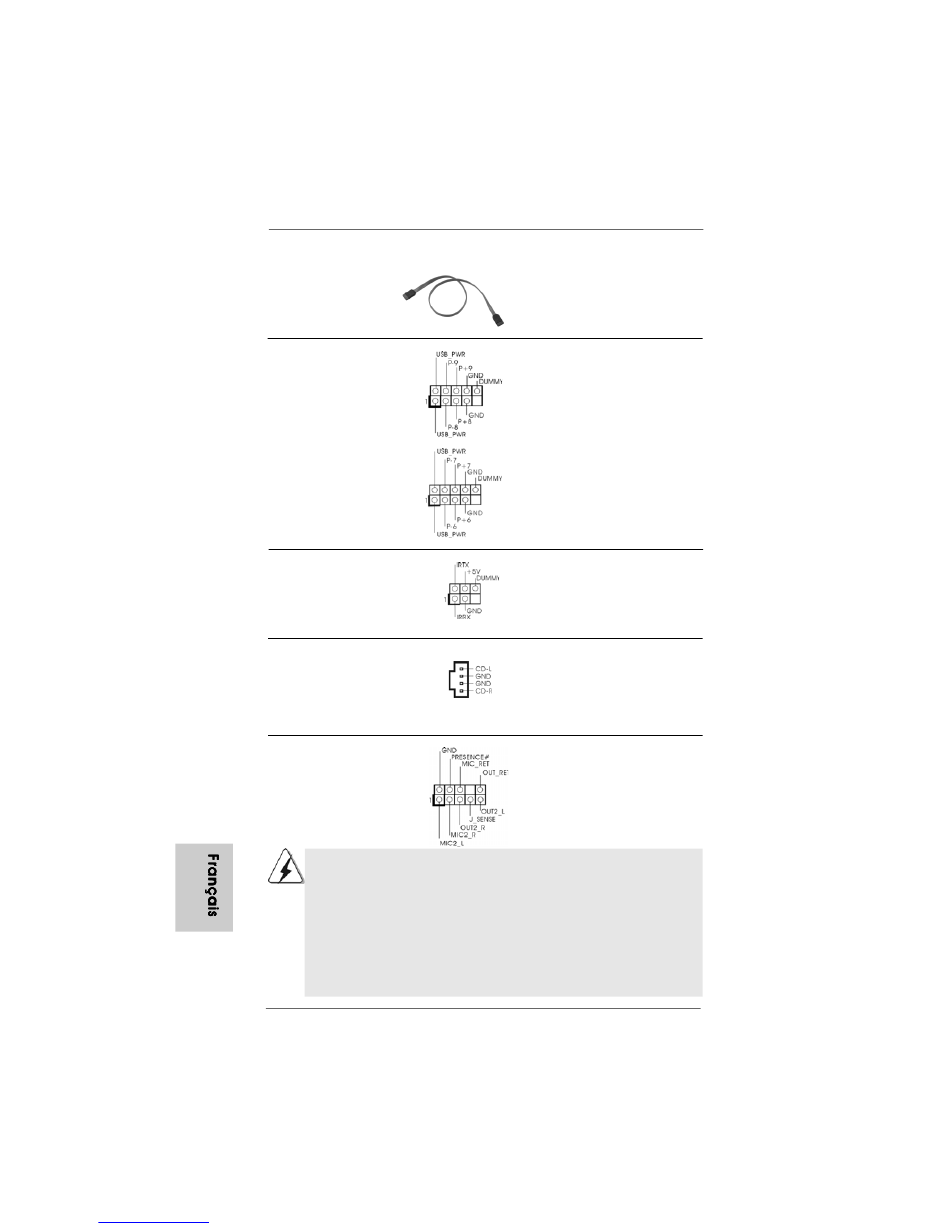

Câble de données
Série ATA (SATA)
(en option)
En-tête USB 2.0
(USB8_9 br.9)
(voir p.2 No. 16)
(USB6_7 br.9)
(voir p.2 No. 15)
En-tête du module infrarouge
(IR1 br.5)
(voir p.2 No. 31)
Connecteurs audio internes
(CD1 br. 4)
(CD1: voir p.2 fig. 30)
Connecteur audio panneau
avant
(HD_AUDIO1 br. 9)
(voir p.2 fig. 23)
1. L'audio à haute définition (HDA) prend en charge la détection de fiche,
mais le fil de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre
manuel et le manuel de châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio
du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
4 2
4 2
4 2
4 2
4 2
ASRock
manuals search engine
Toute cote du cable de data SATA
peut etre connecte au disque dur
SATA / SATAII ou au connecteur
SATAII sur la carte mere.
A côté des six ports USB
2.0 par défaut sur le panneau
E/S, il y a dos embases USB
2.0 sur cette carte mère.
Chaque embase USB 2.0 peut
prendre en charge 2 ports USB
2.0.
Cet en-tête supporte un module
infrarouge optionnel de
transfert et de réception sans
fil.
Ils vous permettent de gérer des
entrées audio à partir de sources
stéréo comme un CD-ROM,
DVD-ROM, un tuner TV ou une
CD1
carte MPEG.
C'est une interface pour un câble
audio en façade qui permet le
branchement et le contrôle
commodes de périphériques
audio.
M3A UCC
Motherboard
