A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è
necessario collegarli per il pannello audio AC'97.

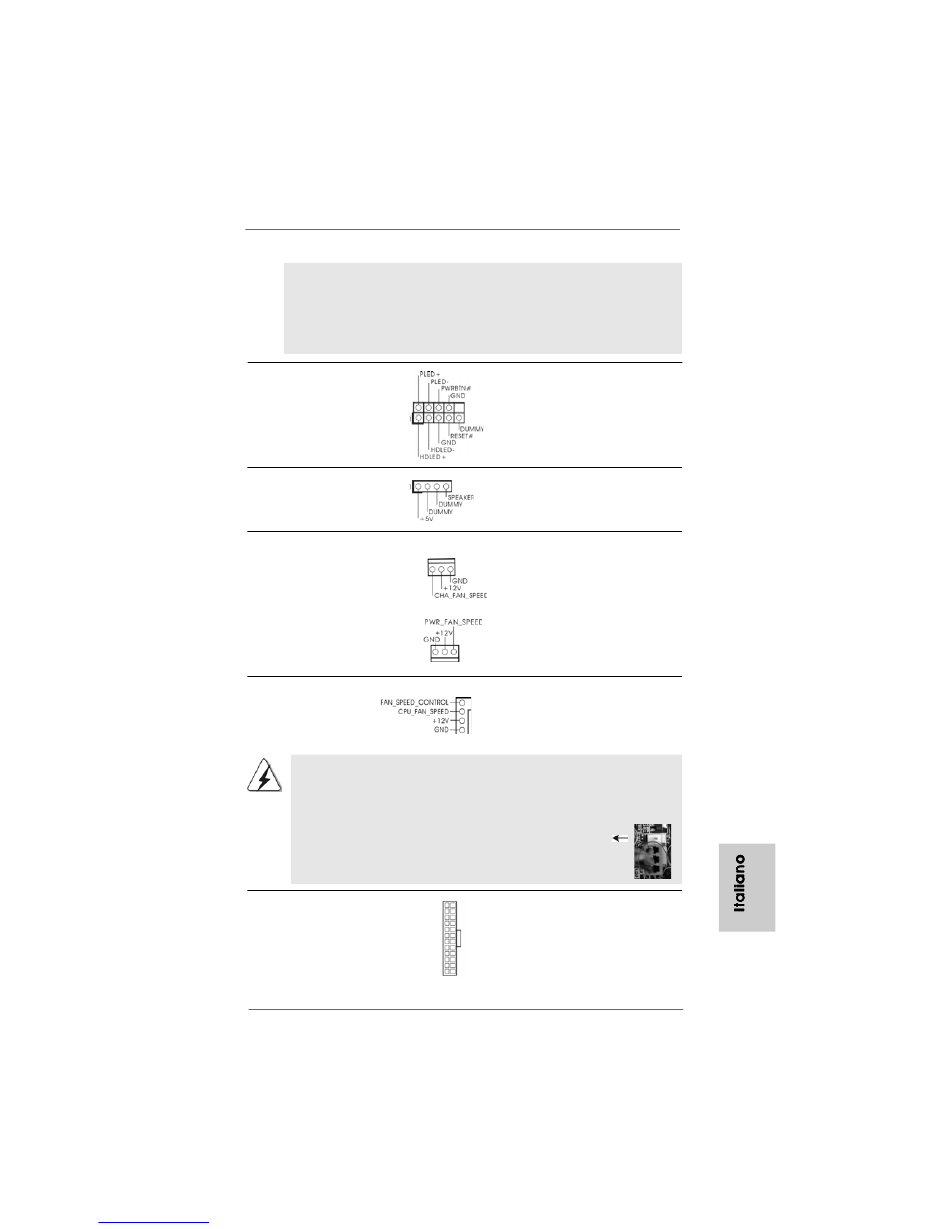

Connettore del panello
frontale
(9-pin PANEL1)
(vedi p.2 item 18)
Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.2 item 20)
Collettori Chassis ed alimentazione ventola
(3-pin CHA_FAN1)
(vedi p.2 Nr. 21)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 29)
Connettore ventolina CPU
(4-pin CPU_FAN1)
(vedi p.2 item 33)
Sebbene la presente scheda madre disponga di un supporto per ventola
CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di
funzionare anche senza la funzione di controllo della velocità della ventola.
Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola
CPU su questa scheda madre, collegarla ai piedini 1-3.
Collettore alimentazione ATX
(24-pin ATXPWR1)
(vedi p.2 item 7)
ASRock
manuals search engine
Questo connettore accoglie
diverse funzioni del pannello
frontale.
Collegare le casse del telaio a
questo collettore.
Collegare i cavi della ventola ai
corrispondenti connettori
facendo combaciare il cavo
nero col pin di terra.
Collegare il cavo della ventolina
4
CPU a questo connettore e far
3
2
combaciare il filo nero al pin
1
terra.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
12
24
Collegare la sorgente
d'alimentazione ATX a questo
collettore.
1
13
M3A UCC
Motherboard
