1.3 Einstellung der Jumper
1.3 Einstellung der Jumper
1.3 Einstellung der Jumper
1.3 Einstellung der Jumper
1.3 Einstellung der Jumper

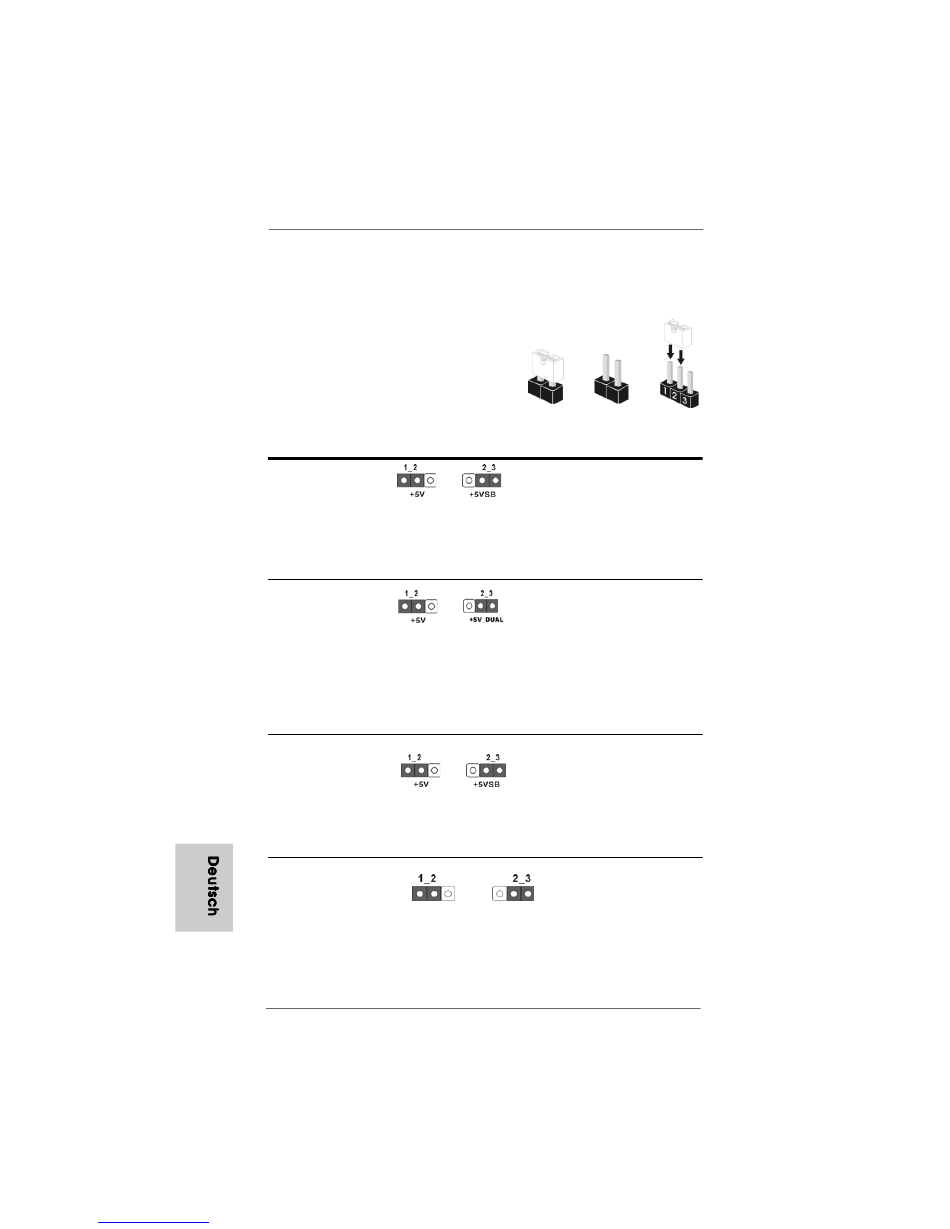

Die Abbildung verdeutlicht, wie Jumper
g esetzt werden. Werden Pins durch
Jumperkappen verdeckt, ist der Jumper
"gebrückt". Werden keine Pins durch
Jumperkappen verdeckt, ist der Jumper
"offen". Die Abbildung zeigt einen 3-Pin
Jumper dessen Pin1 und Pin2 "gebrückt" sind,
bzw. es befindet sich eine Jumper-Kappe
auf diesen beiden Pins.
Jumper
PS2_USB_PW1
(siehe S.2, No. 1)
Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A
oder mehr leisten können.
USB_PW2
(siehe S.2, No. 32)
Hinweis: Um +5V_DUAL nutzen zu können, muss das Netzteil auf dieser Leitung
2A oder mehr leisten können. Wenn Sie +5V_DUAL auswahlen, konnen
USB-Gerate das System aus dem S3-Zustand (Suspend to RAM)
aufwecken.
USB_PW1
(siehe S.2, No. 17)
Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A
oder mehr leisten können.
CMOS löschen
(CLRCMOS1, 3-Pin jumper)
(siehe S.2, No. 25)
Hinweis: CLRCMOS1 erlaubt Ihnen das Löschen der CMOS-Daten. Diese
beinhalten das System-Passwort, Datum, Zeit und die verschiedenen
BIOS-Parameter. Um die Systemparameter zu löschen und auf die
2 8
2 8
2 8
2 8
2 8
ASRock
manuals search engine
Gebrückt
Einstellun
Überbrücken Sie Pin2, Pin3, um
+5VSB (Standby) zu setzen
und die PS/2 oder USB23-
Weckfunktionen zu aktivieren.
Überbrücken Sie Pin2, Pin3, um
+5V_DUAL zu setzen und die
USB01/45-Weckfunktionen zu
aktivieren.
Überbrücken Sie Pin2, Pin3, um
+5VSB (Standby) zu setzen
und die USB6_7/8_9-
Weckfunktionen zu aktivieren.
Default-
CMOS
Einstellung
löschen
M3A UCC
Motherboard
Offen
