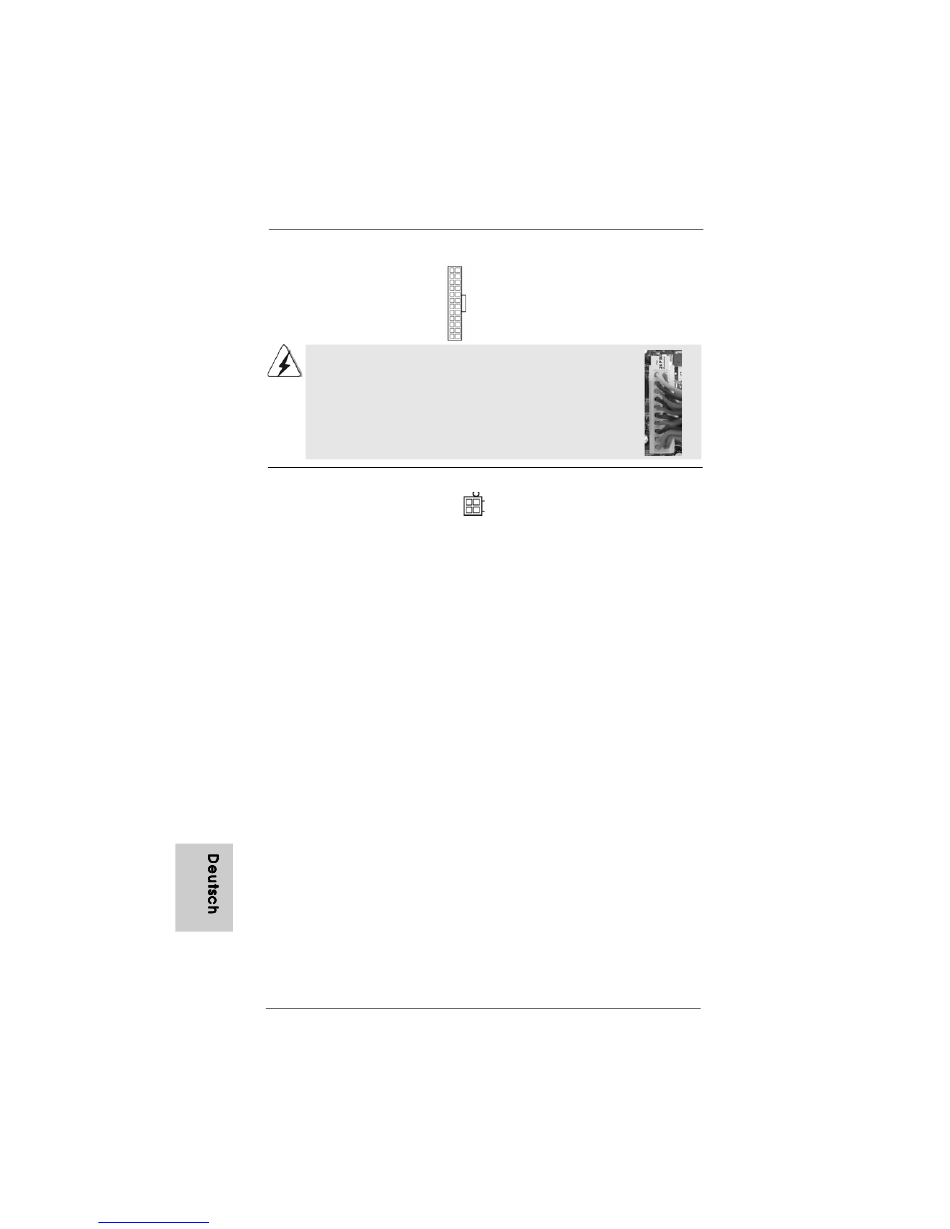

ATX-Netz-Header
(24-pin ATXPWR1)
(siehe S.2, No. 7)
Obwohl dieses Motherboard einen 24-pol. ATX-Stromanschluss
bietet, kann es auch mit einem modifizierten traditionellen 20-pol.
ATX-Netzteil verwendet werden. Um ein 20-pol. ATX-Netzteil zu
verwenden, stecken Sie den Stecker mit Pin 1 und Pin 13 ein.
Anschluss für
12V-ATX-Netzteil
(4-pin ATX12V1)
(siehe S.2, No. 2)
3 2
3 2
3 2
3 2
3 2
ASRock
manuals search engine
12
24
Verbinden Sie die ATX-
Stromversorgung mit diesem
Header.
1
13
Installation eines 20-pol. ATX-Netzteils
Beachten Sie bitte, dass Sie eine
Stromversorgung mit ATX 12-
Volt-Stecker mit diesem
Anschluss verbinden müssen,
damit ausreichend Strom
geliefert werden kann.
Andernfalls reicht der Strom
nicht aus, das System zu starten.
M3A UCC
Motherboard
12
24
1
13
