Werkseinstellung zurückzusetzen, schalten Sie bitte den Computer ab
und entfernen das Stromkabel. Benutzen Sie eine Jumperkappe, um die
Pin 2 und Pin 3 an CLRCMOS1 für 5 Sekunden kurzzuschließen. Bitte
vergessen Sie nicht, den Jumper wieder zu entfernen, nachdem das
CMOS gelöscht wurde. Bitte vergessen Sie nicht, den Jumper wieder zu
entfernen, nachdem das CMOS gelöscht wurde. Wenn Sie den CMOS-
Inhalt gleich nach dem Aktualisieren des BIOS löschen müssen, müssen
Sie zuerst das System starten und dann wieder ausschalten, bevor Sie
den CMOS-Inhalt löschen.

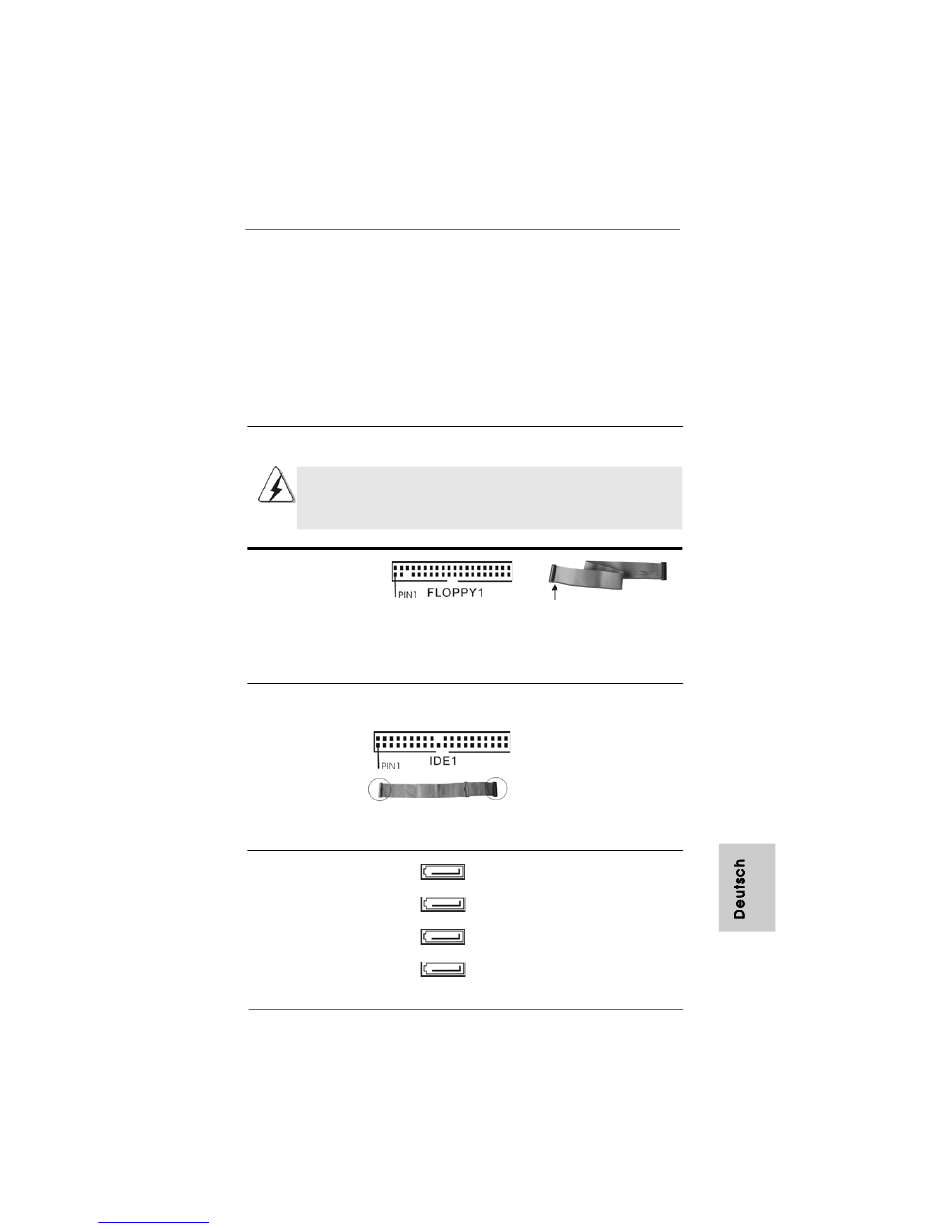

1.4 Anschlüsse
1.4 Anschlüsse
1.4 Anschlüsse
1.4 Anschlüsse
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Anschluss für das
Floppy-Laufwerk
(33-Pin FLOPPY1)
(siehe S.2, No. 22)
Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1-
Seite des Anschlusses verbunden wird.
Primärer IDE-Anschluss (blau)
(39-pin IDE1, siehe S.2, No. 8)
Blauer Anschluss
zum Motherboard
80-adriges ATA 66/100/133 Kabel
Hinweis: Details entnehmen Sie bitte den Anweisungen Ihres IDE-Gerätehändlers.
Seriell-ATAII-Anschlüsse
(SATAII_1 (PORT0): siehe S.2, No. 14)
(SATAII_2 (PORT1): siehe S.2, No. 13)
(SATAII_3 (PORT2): siehe S.2, No. 12)
(SATAII_4 (PORT3): siehe S.2, No. 11)
ASRock
manuals search engine
Beschreibung
die rotgestreifte Seite auf Stift 1
Schwarzer Anschluss
zur Festplatte
Diese vier Serial ATA
(SATA II) -Anschlüsse
SATAII_4 (PORT3)
unterstützen interne SATA-
oder SATA II-Festplatten. Die
SATAII_3 (PORT2)
aktuelle SATAII-Schnittstelle
ermöglicht eine
SATAII_2 (PORT1)
Datenübertragungsrate bis
SATAII_1 (PORT0)
3,0 Gb/s.
M3A UCC
Motherboard
2 9
2 9
2 9
2 9
2 9
