1.3 Réglage des cavaliers
1.3 Réglage des cavaliers
1.3 Réglage des cavaliers
1.3 Réglage des cavaliers
1.3 Réglage des cavaliers

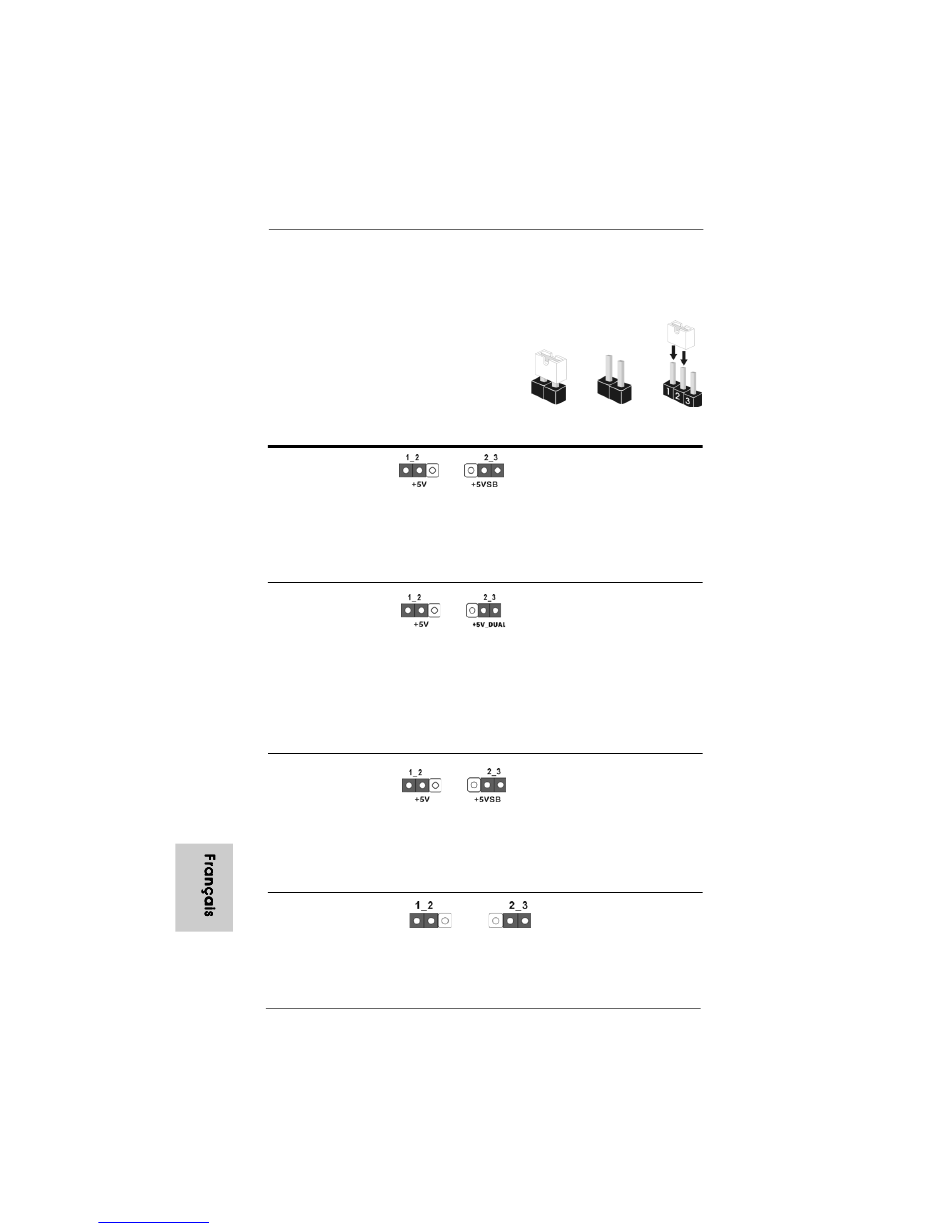

L'illustration explique le réglage des
cavaliers. Quand un capuchon est placé sur
les broches, le cavalier est « FERME ». Si
aucun capuchon ne relie les broches,le cava-
lier est « OUVERT ». L'illustration montre un
cavalier à 3 broches dont les broches 1 et 2
sont « FERMEES » quand le capuchon est
placé sur ces 2 broches.
Le cavalier
PS2_USB_PW1
(voir p.2 fig. 1)
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation.
USB_PW2
(voir p.2 fig. 32)
Note: Pour sélectionner +5V_DUAL, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation. Lorsque vous selectionnez
+5V_DUAL, les peripheriques USB reveillent le systeme en etat S3
(Suspension a la RAM).
USB_PW1
(voir p.2 fig. 17)
Note: Pour sélectionner +5VSB, il faut obligatoirement 2 Amp et un courant
standby supérieur fourni par l'alimentation.
Effacer la CMOS
(CLRCMOS1)
(voir p.2 fig. 25)
Note: CLRCMOS1 vous permet d'effacer les données qui se trouvent dans la
CMOS. Les données dans la CMOS comprennent les informations de
4 0
4 0
4 0
4 0
4 0
ASRock
manuals search engine
Ferme
Description
Court-circuitez les broches 2
et 3 pour choisir +5VSB
(standby) et permettre aux
périphériques PS/2 ou USB23
de réveiller le système.
Court-circuitez les broches 2
et 3 pour choisir +5V_DUAL
et permettre aux périphériques
USB01/45 de réveiller le
système.
Court-circuitez les broches 2
et 3 pour choisir +5VSB
(standby) et permettre aux
périphériques USB6_7/8_9 de
réveiller le système.
Paramètres
Effacer la
par défaut
CMOS
M3A UCC
Motherboard
Ouvert
