1.3 Setup de Jumpers
1.3 Setup de Jumpers
1.3 Setup de Jumpers
1.3 Setup de Jumpers
1.3 Setup de Jumpers

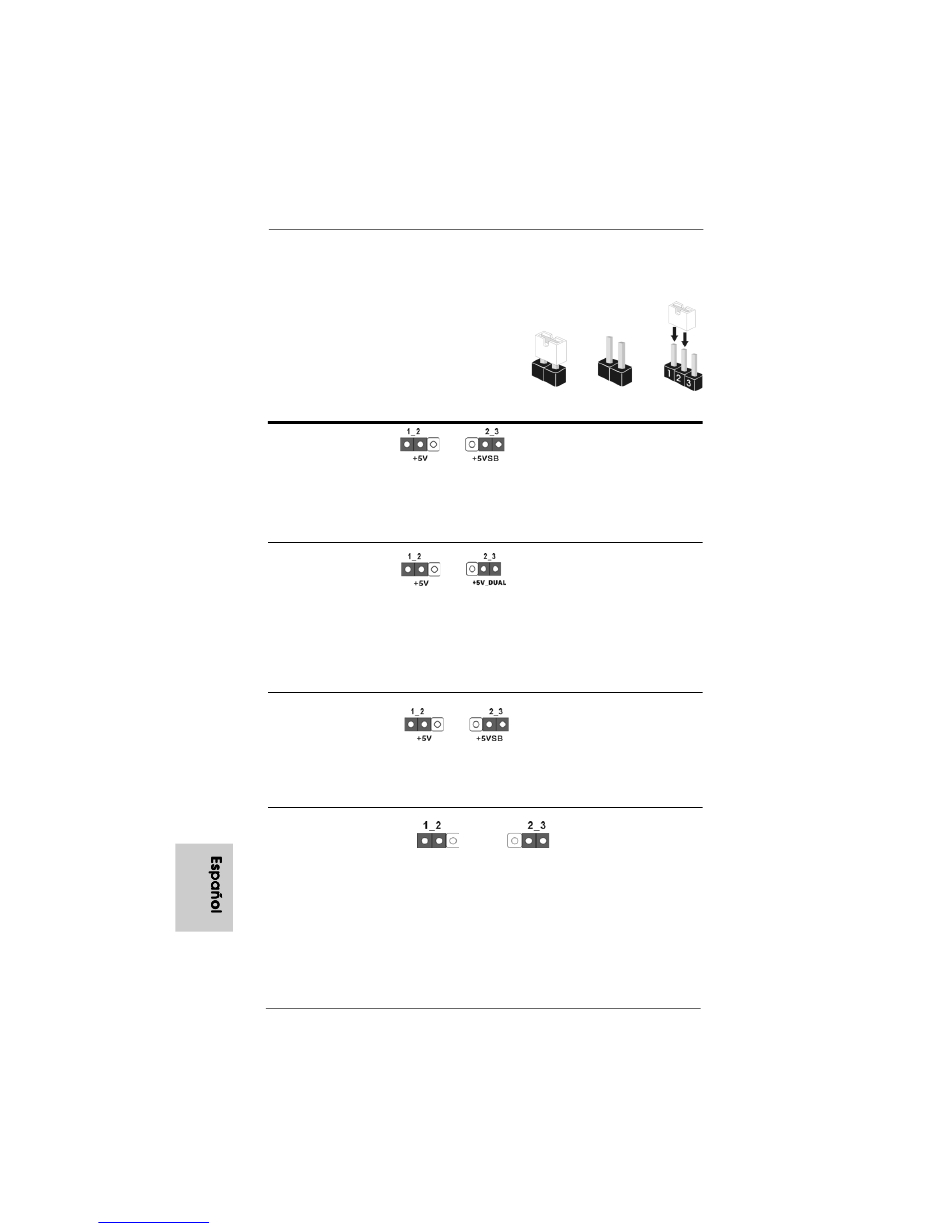

La ilustración muestra como los jumpers son
configurados. Cuando haya un jumper-cap
sobre los pins, se dice gue el jumper está
"Short". No habiendo jumper cap sobre los
pins, el jumper está "Open". La ilustración
muesta un jumper de 3 pins cuyo pin 1 y pin
2 están "Short".
Jumper
PS2_USB_PW1
(vea p.2, No. 1)
Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la
fuente de electricidad.
USB_PW2
(vea p.2, No. 32)
Atención: Para elegir +5V_DUAL, se necesita corriente mas que 2 Amp proveida por
la fuente de electricidad. Si selecciona +5V_DUAL, los dispositivos USB
podran reactivar el sistema siempre que se encuentre en el estado S3
(Suspension a RAM).
USB_PW1
(vea p.2, No. 17)
Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la
fuente de electricidad.
Limpiar CMOS
(CLRCMOS1, jumper de 3 pins)
(ver p.2, No. 25)
Atención: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en
CMOS incluyen informaciones de la configuración del sistema, tales como
la contraseña del sistema, fecha, tiempo, y parámetros de la configuración
del sistema. Para limpiar y reconfigurar los parametros del sistema a la
configuración de la fábrica, por favor apague el computador y desconecte
el cable de la fuente de electricidad, utilice una cubierta de jumper para
aislar las agujas pin2 y pin3 en CLRCMOS1 durante 5 segundos. Por
6 4
6 4
6 4
6 4
6 4
ASRock
manuals search engine
Short
Setting
Ponga en cortocircuito pin 2,
pin 3 para habilitar +5VSB
(standby) para PS/2 o USB23
wake up events.
Ponga en cortocircuito pin 2,
pin 3 para habilitar +5V_DUAL
para USB01/45 wake up
events.
Ponga en cortocircuito pin 2,
pin 3 para habilitar +5VSB
(standby) para USB6_7/8_9
wake up events.
Valor predeterminado
Restablecimiento de
la CMOS
M3A UCC
Motherboard
Open
