Optimum M4240 in Betrieb nehmen
Installationsanleitung Optimum M4230/M4240
Pairing-Kabel stecken
Für den ersten Datenaustausch, bei dem das
Terminal am Access-Point angemeldet wird, kommt
das mit dem Access-Point mitgelieferte Pairing-
Kabel zum Einsatz. Ein Optimum M4240, das noch

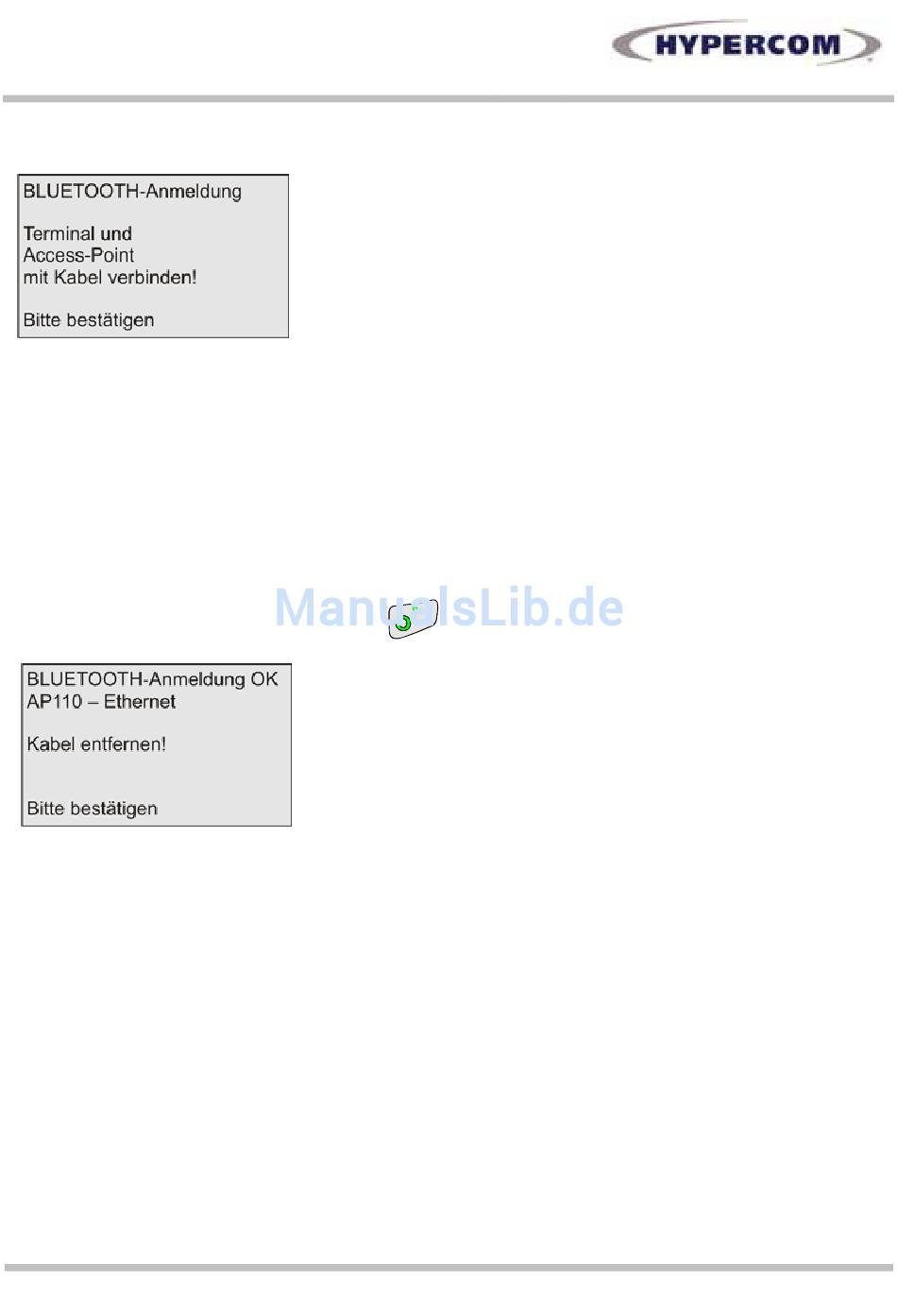

keinem Access-Point zugeordnet ist, zeigt nach
dem Einschalten die Aufforderung, die Verbindung
zum Access-Point herzustellen.
Stecken Sie ein Ende des mitgelieferten Pairing-
Kabels in die mit ‚Serial' gekennzeichnete Buchse
auf der Unterseite Ihres Optimum M4240 und das
andere Ende desselben Kabels in die mit ‚Serial'
gekennzeichnete Buchse des Access-Points.
Wenn Sie beide Geräte mit dem Pairing-Kabel
verbunden haben, bestätigen Sie dies mit der Taste
.
Die Bluetooth-Verbindung zwischen Terminal und
Access-Point wird überprüft. Voreingestellte
Parameter und Identifizierungsdaten werden vom
Terminal zum Access-Point übertragen.
Die Statusmeldung „BLUETOOTH-Anmeldung OK"
bedeutet, dass das Pairing erfolgreich
abgeschlossen ist.
Der Access-Point-Typ und die zutreffende
Kommunikationsschnittstelle werden angezeigt:
AP100 – Modem
oder
AP110 – Ethernet
oder
AP120 –ISDN
Das Pairing-Kabel wird für die weitere Prozedur
nicht benötigt. Entfernen Sie das Pairing-Kabel aus
der jeweils mit ‚Serial' gekennzeichneten Buchse
des Terminals und des Access-Points und
