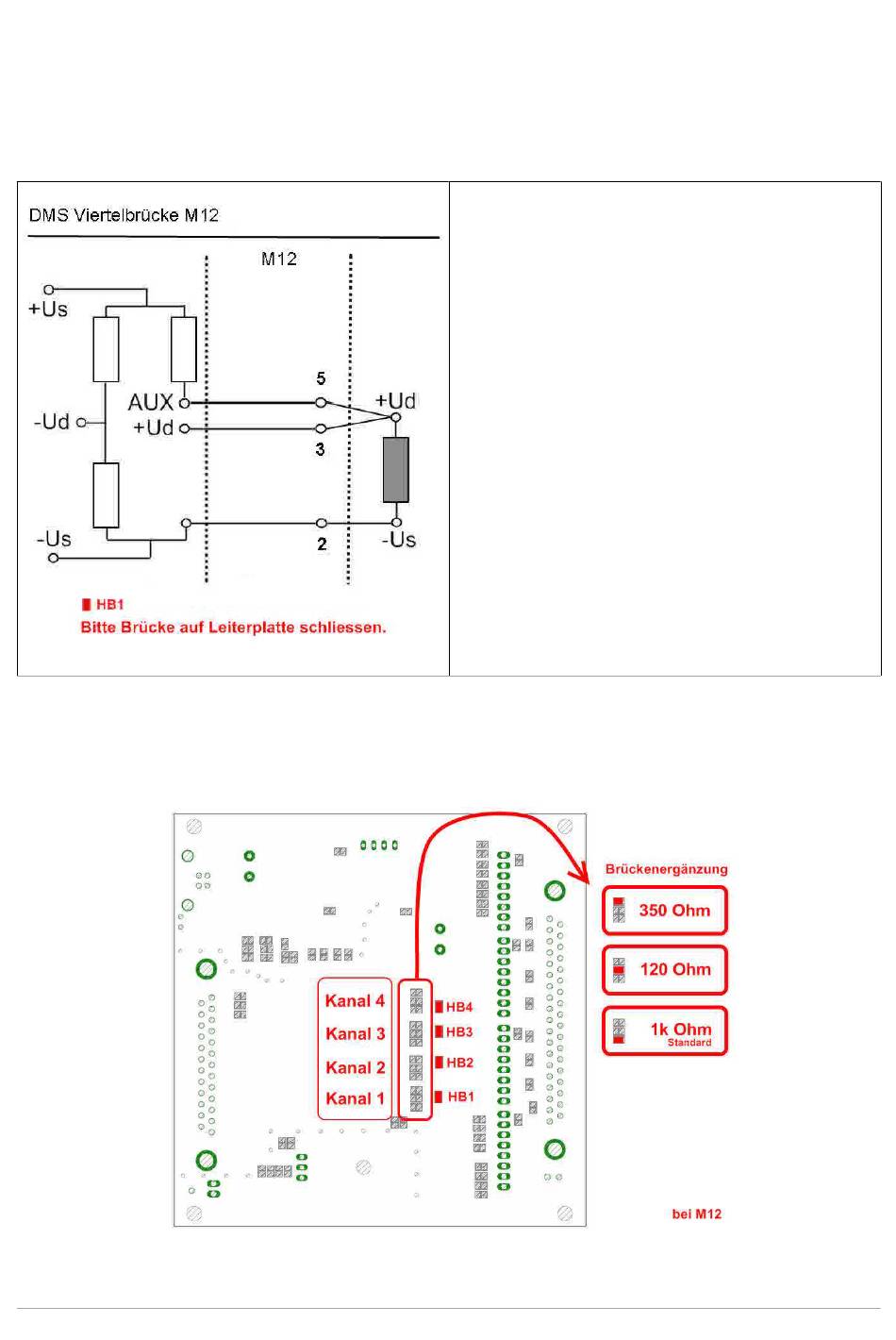

Anschluss Viertelbrücke bei M12-Variante
Die folgende Grafik zeigt den Anschluss einer Viertelbrücke bei der M12-Variante.
Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
Anpassung der Brückenergänzung bei M12-Variante
Die Brückenergänzung kann für jeden Kanal einzeln angepasst werden, hierzu ist das
Gerät zu öffnen und nach der folgenden Abbildung die gewünschte Lötbrücke zu
ergänzen.
Abbildung 3: Lötbrücken für die Konfiguration der
Brückenergänzung
Bitte setzen Sie die Lötbrücken:
HB1 bei Verwendung von Kanal 1
•
mit einer Viertelbrücke.
HB2 bei Verwendung von Kanal 2
•
mit einer Viertelbrücke.
HB3 bei Verwendung von Kanal 3
•
mit einer Viertelbrücke.
HB4 bei Verwendung von Kanal 4
•
mit einer Viertelbrücke.
Lötbrücken: Abbildung 3: Lötbrücken für die
Konfiguration der Brückenergänzung
siehe Seite 9
9
