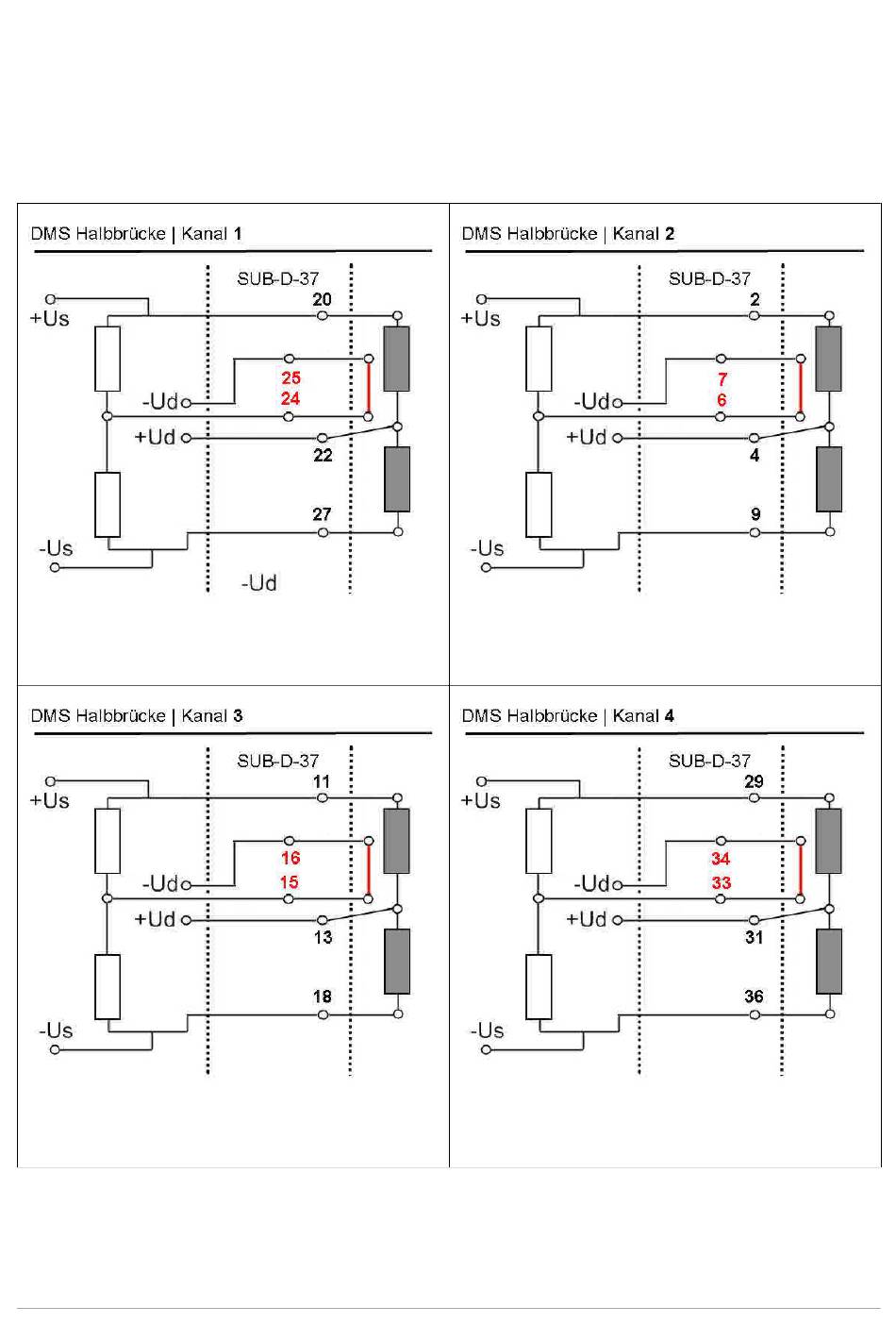

Anschluss Halbbrücke bei SUB-D37-Variante
Die folgenden Grafiken zeigen den Anschluss einer Halbbrücke an Kanal 1 bis Kanal 4.
Je nach Anwendungsfall, ist die Brückenergänzung anzupassen.
6
