Nakładanie Szpuli z Drutem
Elektrodowym
Nałożyć szpulę z drutem na tuleję tak żeby szpula
obracała się zgodnie z ruchem wskazówek zegara gdy
drut jest wprowadzony do podajnika.
Urządzenie zaprojektowane jest do użycia 15kg
(300mm) szpuli z drutem.

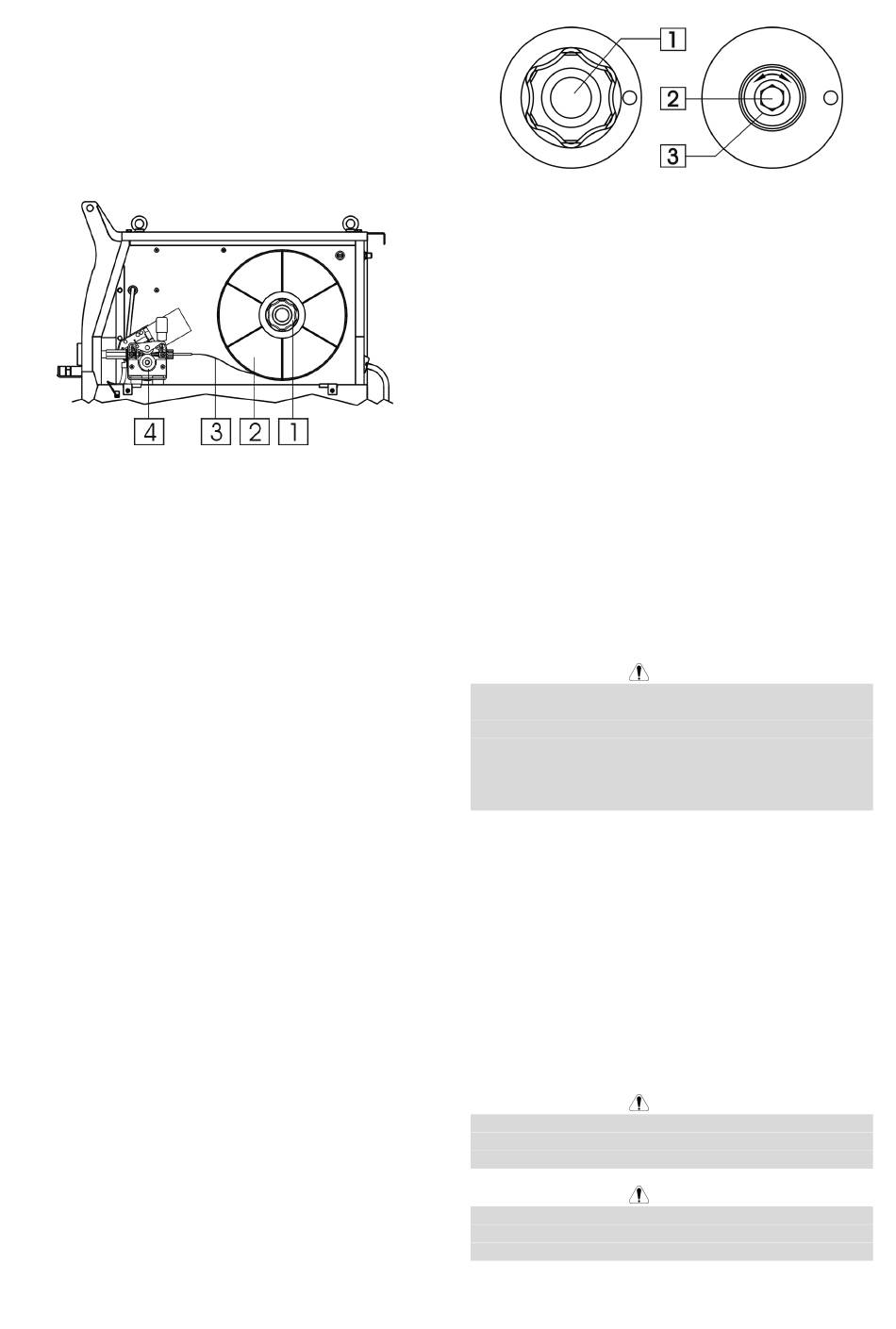

1.
Tuleja hamulcowa
2.
Szpula z drutem
3.
Drut spawalniczy
4.
Podajnik drutu
Upewnić się czy bolec naprowadzający szpuli wszedł do
otworu naprowadzajacego tulei.
Uwolnić koniec drutu ze szpuli i obciąć go, upewniając
się czy nie ma zadzioru.
Obrócić szpulę z drutem zgodnie z ruchem wskazówek
zegara i wprowadzić drut do prowadnicy drutu
przepychając go aż do prowadnicy drutu uchwytu
spawalniczego.
Zakładanie Drutu Elektrodowego
Otworzyć pokrywę boczną półautomatu.
Zamontować rolke napędową odpowiednią do średnicy
drutu elektrodowego.
Założyć szpulę z drutem elektrodowym na tuleję
półautomatu.
Koniec drutu obciąć tak żeby nie był ostry i nie groził
skaleczeniem.
Wprwadzić drut elektrodowy do podajnika drutu i
gniazda EURO.
Odpowiednio wyregulować siłę docisku rolki podajnika
drutu.
Regulacja Momentu Hamowania Tulei
Dla uniknięcia rozwinięcia się drutu elektrodowego po
zakończeniu spawania, tuleja jest wyposażona w układ
hamujący.
Regulacji dokonuje się za pomocą śruby M10
znajdującej się wewnątrz korpusu tulei, po odkręceniu
zakrętki mocujacej tuleję.
1.
Zakrętka mocująca szpulę.
2.
Śruba regulująca M10.
3.
Sprężyna dociskowa.
Kręcąc śrubą M10 zgodnie z ruchem wskazówek zegara
zwiększa się docisk sprężyny co powoduje zwiększenie
momentu hamowania.
Kręcąc śrubą M10 w kierunku przeciwnym do ruchu
wskazówek zegara zmniejsza się docisk sprężyny co
powoduje zmniejszenie momentu hamowania.
Po zakończeniu regulacji zakrętkę mocującą tuleję
należy ponownie zakręcić.
Regulacja Siły Ramienia Dociskowego
Przed rozpoczęciem procesu spawania należy dokładnie
zapoznać się odnośnie właściwego ustawiania
naprężenia drutu.
Siła docisku jest ustawiana przez dokręcanie pokrętła
regulacyjnego; pokręcanie go w kierunku zgodnym z
ruchem wskazówek zegara - zwiększa siłę docisku,
pokręcanie go w kierunku przeciwnym - zmniejsza siłę
docisku.
Przy zbyt małej sile docisku drut ślizga się po rolce
czynnej.
Zbyt duża siła docisku deformuje drut i
powoduje problemy z jego podawaniem. Siłę docisku
należy ustawić prawidłowo.
docisku do momentu aż drut zacznie się ślizgać po rolce
czynnej, a następnie lekko zwiększyć siłę docisku przez
obrót pokrętło regulacyjnego o jeden obrót.
Wprowadzanie Drutu Elektrodowego do
Uchwytu Spawalniczego
Odkręcić dyszę gazową z końcówki uchwytu
spawalniczego.
Ustawić pokrętło regulacji prędkości podawania drutu w
środkowym położeniu.
Po załączeniu zasilania półautomatu (wyłącznik główny
w położeniu „I") i przełącznik test drutu / test gazu
przełączyć w położenie test drutu i trzymać go w tym
położeniu do momentu wyjścia drutu elektrodowego z
końcówki uchwytu.
Zachować środki ostrożności trzymając oczy i ręce
daleko od końca uchwytu podczas wyjścia drutu
elektrodowego z uchwytu.
Zaraz po wyjściu drutu z końcówki uchwytu, zasilanie
półautomatu powinno zostać wyłączone a dysza gazowa
ponownie zainstalowana.
I-4
UWAGA
Powoli zmniejszać siłę
UWAGA
UWAGA
