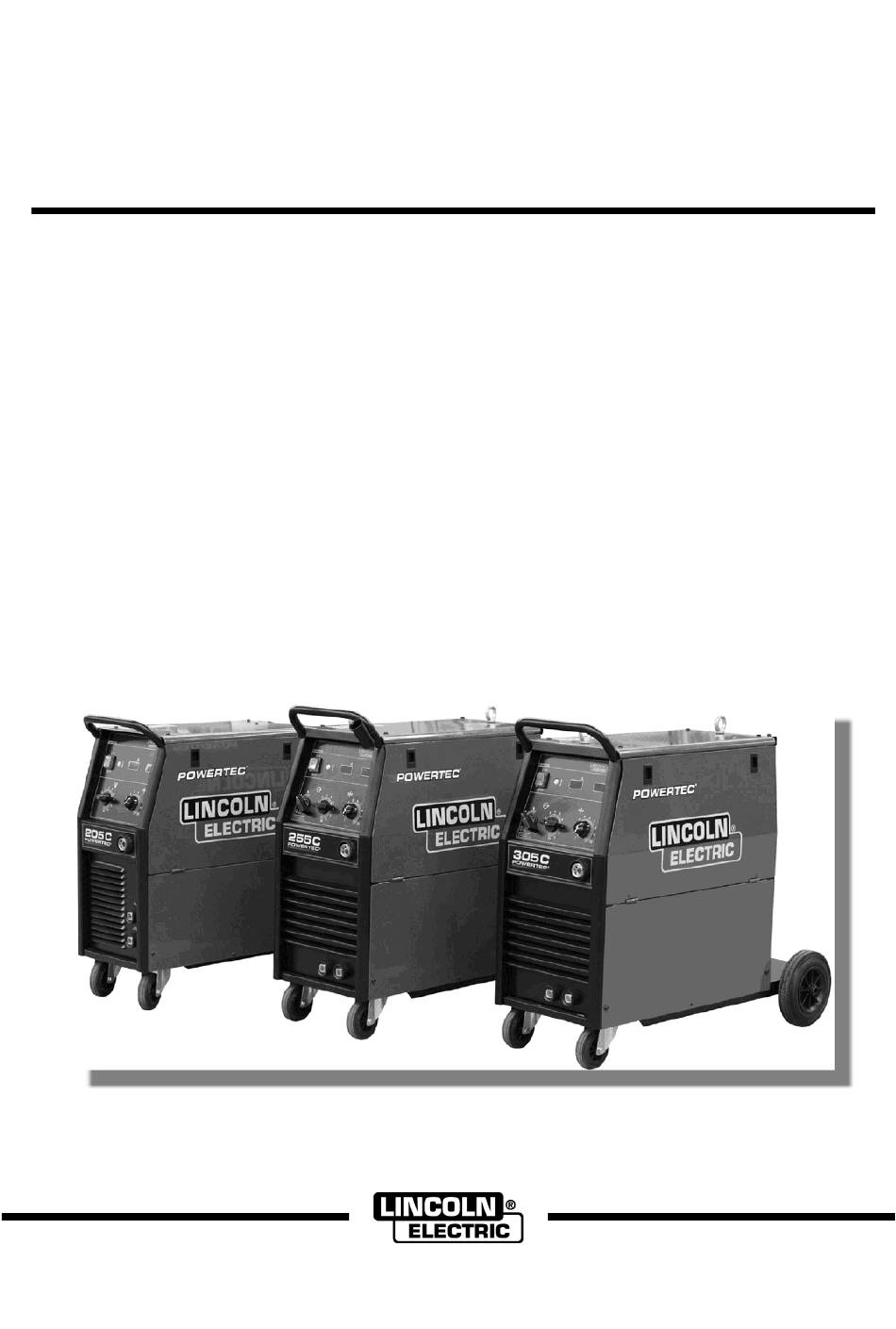

- Seite 1 IM3021 09/2016 REV03 POWERTEC 205C, 255C & 305C BEDIENUNGSANLEITUNG GERMAN Lincoln Electric Bester Sp. z o.o. ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland www.lincolnelectric.eu...
- Seite 2 2014/35/EU , 2014/30/EU und in Übereinstimmung mit den nachstehenden Normen hergestellt wurde: EN 60974-1:2012, EN 60974-5:2013, EN 60974-10:2014 20.04.2016 Piotr Spytek Operations Director Lincoln Electric Bester Sp. z o.o., ul. Jana III Sobieskiego 19A, 58-263 Bielawa, Poland 12/05 Deutsch Deutsch...
- Seite 3 12/05 VIELEN DANK! Dass Sie sich für ein QUALITÄTSPRODUKT von Lincoln Electric entschieden haben. Bitte überprüfen Sie die Verpackung und den Inhalt auf Beschädigungen. Transportschäden müssen sofort dem Händler gemeldet werden. Damit Sie Ihre Gerätedaten im Bedarfsfall schnell zur Hand haben, tragen Sie diese in die untenstehende Tabelle ein.
- Seite 4 Verletzungen bis hin zum Tod oder zu Beschädigungen am Gerät kommen. Beachten Sie auch die folgenden Beschreibungen der Warnhinweise. Lincoln Electric ist nicht verantwortlich für Fehler, die durch inkorrekte Installation, mangelnde Sorgfalt oder Fehlbenutzung des Gerätes entstehen.
- Seite 5 Träge Sicherung - 2A Träge Sicherung – 6,3A Vorschubrolle – V0.8/V1.0 (WARNUNG: für KNUMBER K14056-3 und K14056-4 einschließlich 2 Einheiten Vorschubrollen) Abb. 2. Folgendes Zubehör liegt der Schweißmaschine POWERTEC 205C bei (siehe Abb. 1.): 1. Brennerhalterung Deutsch Deutsch...
- Seite 6 Für die GMAW, FCAW-GS und FCAW-SS Fülldraht ohne Gasschutz beschreiben die technischen Vorgaben: Schweißdrahttyp Drahtdurchmesser Empfohlene Ausrüstung, die der Benutzer kaufen kann, ist im Kapitel „Zubehör“ aufgeführt. Installation und Bedienungshinweise Bitte diesen Abschnitt vor Montage und Inbetriebnahme Ein Temperaturfühler schützt die Maschine vor der Maschine vollständig durchlesen.
- Seite 7 Komponenten haben so die Möglichkeit abzukühlen. Erlischt die Warnleuchte, kann das Gerät wieder normal betrieben werden. 3. Schweißspannungsschalter: Schweißspannung einstellen. Die POWERTEC 205C hat 1 Schalter (10 Stufen). POWERTEC 255C und 305C haben 2 Schalter (2 und 10 Stufen). WARNUNG Schweißspannung nicht während...
- Seite 8 Fachmann durchgeführt Gasschutz): Eine Drahtspule gehört nicht zum werden. Gerät. 16. Drahtspulenhalterung: Max.15kg Spule. Nimmt K14054-1 POWERTEC 205C 400V K14054-2 POWERTEC 205C 230/400V Kunststoff-, Stahl- und Faserspulen auf eine 51mm ® Spindel. Nimmt auch Readi-Reel Spulen auf den beiliegenden Spindeladapter.
- Seite 9 20. Brennermodus-Schalter: Ermöglicht die Wahl 24. Träge Sicherung, F2: Schaltet die Stromzufuhr ab, zwischen dem 2-Schritt oder 4-Schritt wenn der Strom im Sekundärkabel 6,3A übersteigt. Brennermodus. Die Funktionsweise der Modi 2T/4T Ausgebrannte Sicherungen müssen ausgetauscht wird in Abb. 9 dargestellt. werden.
- Seite 10 setzen. Sicherstellen, dass der Spindel-Bruchbolzen [28] in dem Loch an der Rückseite des Adapters Sperrmutter [25] wieder einsetzen. Sperrmutter steckt. Der Adapter für die Spule Typ B300 kann muss fest angezogen sein. separat zugekauft werden (siehe Kapitel "Zubehör"). Sperrmutter [25] wieder einsetzen.
- Seite 11 ® Führen der Drahtspule Typ Readi-Reel WARNUNG Scharfe Drahtenden können Verletzungen verursachen. WARNUNG Beim Anbringen des Elektrodendrahts Stromquelle Drehen Sie die Drahtspule im Uhrzeigersinn und abschalten. fädeln Sie das Drahtende in das Drahtvorschubgerät ein, bis zur Euro-Steckdose. Stellen Sie die Andruckkraft des Drahtvorschubgeräts richtig ein.
- Seite 12 Austausch der Antriebsrollen WARNUNG Vor Installation oder Wechsel der Antriebsrollen schalten Sie die Eingangsleistung der Stromquelle ab. POWERTEC 205C sind mit einer Vorschubrolle V0.8/V1.0 für Stahldraht ausgestattet. POWERTEC 255C & 305C sind mit einer Vorschubrolle V1.0/V1.2 für Stahldraht ausgestattet. Für andere Drahtgrößen stehen entsprechende Vorschubrollensätze zur Verfügung (siehe Kapitel...
- Seite 13 Die POWERTEC 205C, 255C & 305C können zum Schweißen der Verfahren MSG, Fülldraht mit oder ohne Gasschutz, im manuellen Modus, eingesetzt werden. Die POWERTEC 205C, 255C & 305C haben keinen für das MSG- oder Fülldrahtschweißen mit oder ohne Gasschutz erforderlichen Brenner. Abhängig vom Schweißverfahren kann dieser separat eingekauft...
- Seite 14 Wartung Transport & Anheben WARNUNG WARNUNG Für die Ausführung von Reparaturen, Änderungen oder Fallende Ausrüstung kann Verletzungen und Wartungsleistungen wenden Sie sich bitte an den Beschädigungen des Geräts verursachen. nächsten Technischen Fach händler oder Lincoln Electric. Unsachgemäß durchgeführte Reparaturen und Für sicheren Transport und Anheben des POWERTEC Änderungen durch nicht qualifiziertes Personal führen 205C (siehe Abb.
- Seite 15 Abb. 21. Deutsch Deutsch...
- Seite 16 Einsatzvorschriften. Falls dennoch elektromagnetische Störungen auftreten, müssen geeignete Gegenmaßnahmen getroffen werden. Kontaktieren Sie gegebenenfalls den Kundendienst der Lincoln Electric. Technische Änderungen der Anlage sind nur nach schriftlicher Genehmigung des Herstellers zulässig. Vergewissern Sie sich vor der Inbetriebnahme des Schweißgerätes, dass sich keine für elektromagnetische Störungen empfänglichen Geräte und Anlagen im möglichen Einflussbereich befinden.
- Seite 17 Technische Daten NAME INDEX POWERTEC 205C 400V K14054-1 POWERTEC 205C 230/400V K14054-2 POWERTEC 255C 400V K14055-1 POWERTEC 255C 230/400V K14055-2 POWERTEC 305C 400V K14056-1 POWERTEC 305C 230/400V K14056-2 POWERTEC 305C 400V K14056-3 POWERTEC 305C 230/400V K14056-4 NETZEINGANG Netzeingangsspannung U EMV Gruppe / Klasse...
- Seite 18 LEISTUNGSDATEN Einschaltdauer 40 °C Leerlaufspannung Ausgangs-stromstärke Ausgangsspannung (basierend auf 10min-Zyklus) K14056-2 100% 175A 22,8Vdc 17÷ 46 Vdc 225A 25,3Vdc 300A 29Vdc K14056-3 100% 175A 22,8Vdc 17÷ 46 Vdc 225A 25,3Vdc 300A 29Vdc K14056-4 100% 175A 22,8Vdc 17÷ 46 Vdc 225A 25,3Vdc 300A 29Vdc...
