Nach Anschluß des Fühlers und Einschalten des Gerätes die
F-Tasten (s. Geräte-Bedienungsanleitung) mit „VOL" und „MITTEL"
M M e e s s s s o o r r t t
belegen.
m m / / s s
0 0 . . 0 0
Es darf nur ein Fühler angeschlossen sein!
° ° C C
2 2 0 0 . . 7 7
Für die Messung mit Staurohr schalten Sie noch von Druck-Anzeige
3 3
m m / / h h
in die Geschwindigkeits-Anzeige um. F-Taste mit m/s belegen und
ausführen.
V V O O L L M M i i t t t t e e l l Aktivieren Sie die Volumenstrom-Anzeige durch Drücken der
F-Taste „VOL". Bei richtiger Einstellung erhalten Sie nebenstehende
Anzeige.
Wählen Sie den aktuellen Messort.
Falls vorher per PC keine Messvorschrift für diesen Messort
hinterlegt wurde:
Mit ins Hauptmenü schalten und unter S
durch Eingabe eine Messvorschrift aktivieren.
Wie am PC können folgende Daten auch vor Ort eingegeben
werden:
R R L L T T
- G : Querschnittsinformation für den aktuellen Messort.
EOMETRIE
(RLT-Modul bietet nur Kreis oder Rechteck. Wird unter „Flächen"
ein Wert eingegeben, sind weitere Eingaben gesperrt.)
- A : Lochlage definieren!
NORDNUNG
Max. 15 Punkte horizontal, 10 Punkte vertikal.
oder: Max. 2 Achsen (insgesamt 4 Radien) und max. 5 Punkte je
Radius.
- L : Bezugspunkt wählen. Daraus werden die Koordinaten
OCHLAGE
für die einzelnen Messpunkte abgeleitet.
- R : Abstand der äußeren Messpunkte von der
ANDABSTAND
Kanalwand.
- U : Fehler der eingegebenen Parameter für die
NSICHERHEIT
Fehlerberechnung definieren.
- S : ermöglicht die Volumenstrombestimmung nach Norm
R R L L T T PEICHERN
am ausgewählten Meßort.
Falls bereits eine Messvorschrift existiert, kann diese mit „Ä
modifiziert, bzw. mit „
14

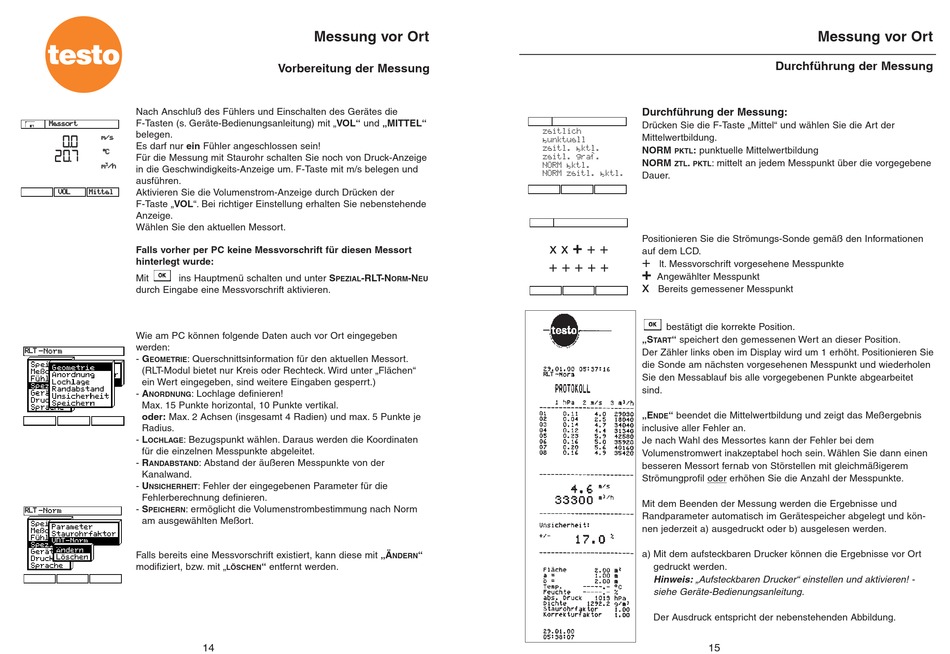

Messung vor Ort

Vorbereitung der Messung

-RLT-N
PEZIAL ORM
NDERN
" entfernt werden.
LÖSCHEN
zeitlich
punktuell
zeitl. pktl.
zeitl. graf.
NORM pktl.
NORM zeitl. pktl.
+
x x + +
+ + + + +
-N
EU
R R L L T T
"
Messung vor Ort
Durchführung der Messung
Durchführung der Messung:
Drücken Sie die F-Taste „Mittel" und wählen Sie die Art der
Mittelwertbildung.
NORM : punktuelle Mittelwertbildung
PKTL
NORM . : mittelt an jedem Messpunkt über die vorgegebene
ZTL PKTL
Dauer.
Positionieren Sie die Strömungs-Sonde gemäß den Informationen
auf dem LCD.
+
lt. Messvorschrift vorgesehene Messpunkte
+
Angewählter Messpunkt
x
Bereits gemessener Messpunkt
bestätigt die korrekte Position.
„S " speichert den gemessenen Wert an dieser Position.
TART
Der Zähler links oben im Display wird um 1 erhöht. Positionieren Sie
die Sonde am nächsten vorgesehenen Messpunkt und wiederholen
Sie den Messablauf bis alle vorgegebenen Punkte abgearbeitet
sind.
„E " beendet die Mittelwertbildung und zeigt das Meßergebnis
NDE
inclusive aller Fehler an.
Je nach Wahl des Messortes kann der Fehler bei dem
Volumenstromwert inakzeptabel hoch sein. Wählen Sie dann einen
besseren Messort fernab von Störstellen mit gleichmäßigerem
Strömungprofil oder erhöhen Sie die Anzahl der Messpunkte.
Mit dem Beenden der Messung werden die Ergebnisse und
Randparameter automatisch im Gerätespeicher abgelegt und kön-
nen jederzeit a) ausgedruckt oder b) ausgelesen werden.
a) Mit dem aufsteckbaren Drucker können die Ergebnisse vor Ort
gedruckt werden.
Hinweis: „Aufsteckbaren Drucker" einstellen und aktivieren! -
siehe Geräte-Bedienungsanleitung.
Der Ausdruck entspricht der nebenstehenden Abbildung.
