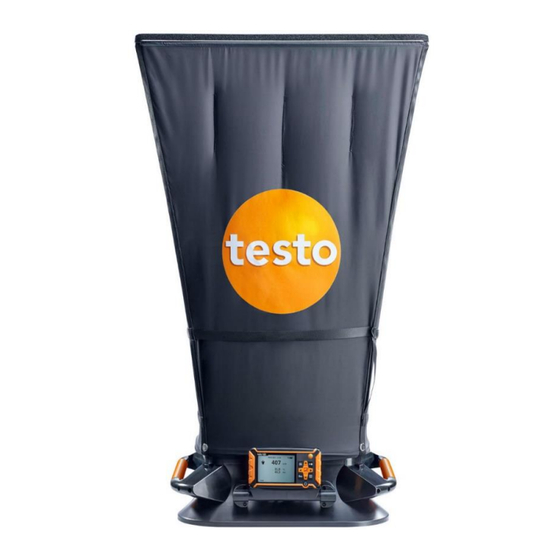

Volumenstrommesshaube
Vorschau ausblenden Andere Handbücher für 420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
testo 420 · Volumenstrommesshaube
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 420

Inhaltszusammenfassung für testo 420

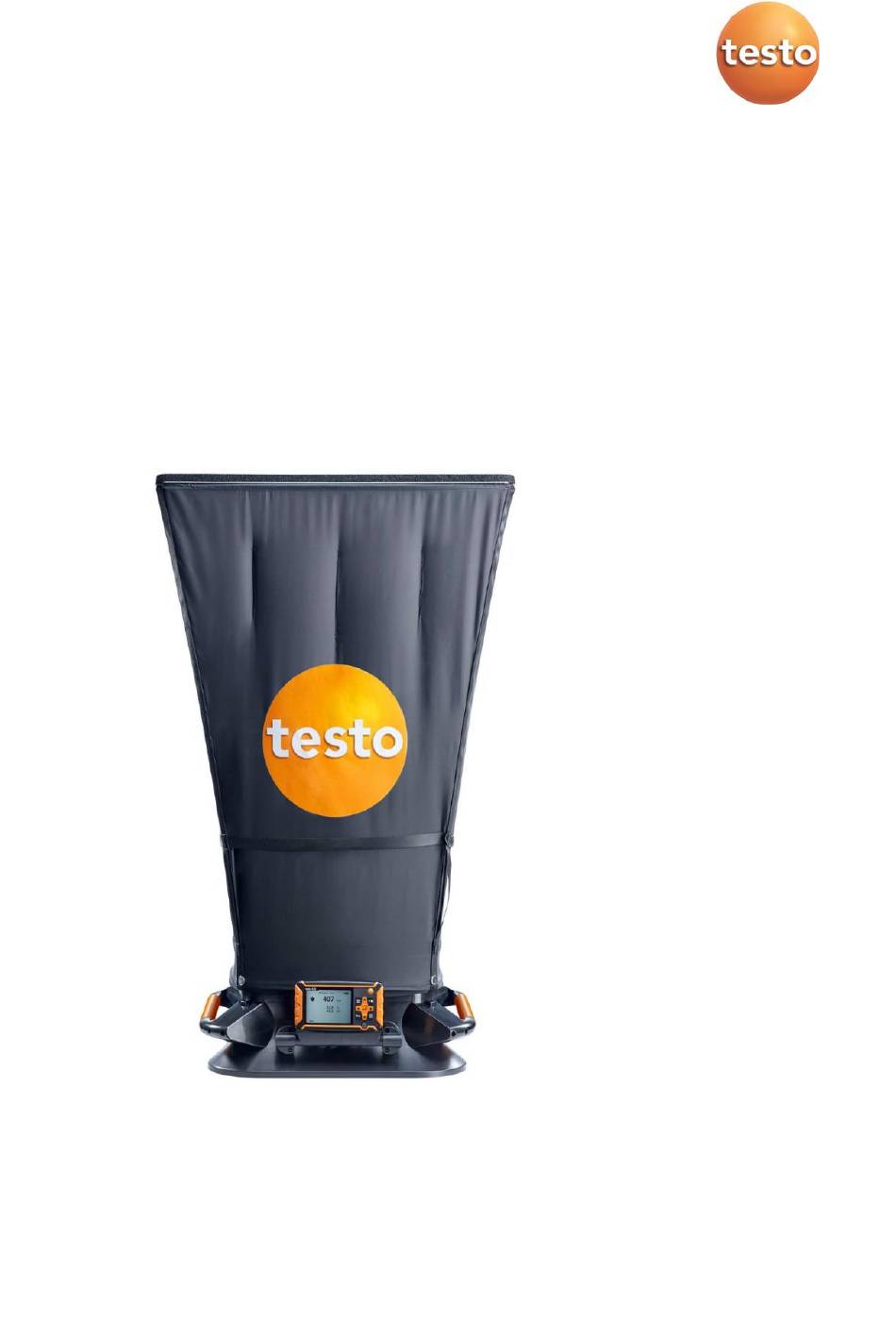

  • Seite 1 420 · Volumenstrommesshaube Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Technische Daten ..................6 Produktbeschreibung ................10 5.1. Übersicht ..................10 5.1.1. Messaufbau .......................10 5.1.2. Übersicht testo 420 ...................11 Erste Schritte ..................13 Produkt verwenden ................15 7.1. Bluetooth® ein- und ausschalten ........... 15 7.2. Einstellungen zur Messung ............16 7.2.1.

  • Seite 4: Sicherheit Und Umwelt

    2 Sicherheit und Umwelt Pos : 3 /TD /Übersc hriften/2. Sic herheit und Umw elt @ 0\m od_1173774719351_6.doc x @ 290 @ 1 @ 1 Sicherheit und Umwelt Pos : 4 /TD /Übersc hriften/2.1 Zu di esem Dokum ent @ 0\mod_1173775252351_6.docx @ 344 @ 2 @ 1 2.1.

  • Seite 5: Sicherheit Gewährleisten

    Pos : 16 /TD/Ü berschriften/3. Leistungs beschr eibung @ 0\m od_1173774791554_6.doc x @ 299 @ 1 @ 1 Leistungsbeschreibung Pos : 17 /TD/Leistungs bes chr eibung/Verwendung/testo 4xx/tes to 420 @ 17\m od_1425631595907_6.docx @ 209795 @ @ 1 Das testo 420 wird verwendet für Volumenstrommessungen (Hauptantwendung), Staurohrmessungen und Druckmessungen für...

  • Seite 6: Technische Daten

    Vertrieb, Export, Import etc., insbesondere in Länder ohne Funk-Zulassung, in seiner Verantwortung liegt. Pos : 20 /TD/Leistungs bes chr eibung/T ec hnische D aten/testo 420 Tec hnische D aten @ 17\m od_1425631784177_6.doc x @ 209829 @ @ 1 Eigenschaft Werte Messgrößen...
  • Seite 7 4 Technische Daten Eigenschaft Werte Auflösung Temperatur: 0.1 °C / 0.1°F Feuchte: 0.1 %rF Strömungsgeschwindigkeit: 0.01 m/s Volumenstrom: 1 m³/h / 1 cfm Druck (Absolutdruck): 0.1 hPa / 0.1 mbar / 0.01 kPa Druck (Differenzdruck): 0.001 Pa / 0.00001 hPa / 0.00001 mbar / 0.0001 mmH2O / 0.000001 inH2O...
  • Seite 8 4 Technische Daten Eigenschaft Werte Genauigkeit Temperatur: ±0.5 °C (0 ... +70 °C) / ±0.8 °C (Nenntemperatur (-20 ... 0 °C) 22°C / 71.6°F) Feuchte: ±1.8 %rF +3 % v. Mw. bei +22 °C (5 ... 80 %rF) (bei längerem Hochfeuchteeinsatz kann es zu einem temporären Sensordrift kommen) Strömungsgeschwindigkeit: keine...
  • Seite 9 4 Technische Daten Eigenschaft Werte Temperatur- Feuchte: ± 0,03%rF / K (abweichend von koeffizient 22°C, im Bereich 0...60°C) Volumenstrom: ± 0,02 % v.Mw / K (abweichend von 22 °C, im Bereich 0...60°C) Druck (Absolutdruck): ±0,02% v.Mw / K (abweichend von 22°C, im Bereich 0...60°C) Druck (Differenzdruck): ±...

  • Seite 10: Produktbeschreibung

    Pos : 22 /TD/Ü berschriften/4.1 Ü bersic ht @ 0\m od_1176379946003_6.doc x @ 731 @ 2 @ 1 5.1. Übersicht Pos : 23 /TD/Produktbes chr eibung/Ü bersicht/testo 420 Übersicht @ 17\m od_1425889243259_6.docx @ 209865 @ 3355 @ 1 5.1.1. Messaufbau 1 Volumenstrommesshaube (Standardhaube 610x610 mm) 2 Auslöser für manuelle Messung...

  • Seite 11: Übersicht Testo 420

    5 Produktbeschreibung 5.1.2. Übersicht testo 420 1 Batteriefach, rückseitig am Gerät 2 Display 3 Bedientasten 4 Fühlerbuchse Mini-DIN (nur für die Verwendung auf dem Mess- Sockel) 5 Micro-USB Anschluss 6 Anschluss für Druckmessung Gerätestatus-Symbole: Symbol Bedeutung Batterie-Kapazität Bluetooth Messmodus: Druckmessung, Staurohr, Volumenstrom...
  • Seite 12 Auslass gemessen wird. Der Staurohrfaktor für Staurohre ist Staurohr-Faktor überwiegend gleich und muss eingegeben (P-Faktor) werden: • Staurohre von Testo: 1.00 • Staurohre anderer Hersteller: entnehmen Sie den Staurohrfaktor der Bedienungsanleitung oder fragen Sie beim Lieferanten nach. Bedientasten Taste Funktion Menü...

  • Seite 13: Erste Schritte

    Pos : 24 /TD/Ü berschriften/5. Erste Sc hritte @ 0 \mod_1173774895039_6.docx @ 317 @ 1 @ 1 Erste Schritte Pos : 25 /TD/Erste Schritte/testo 420 erste Schi tte @ 17\m od_1425891939874_6.doc x @ 209899 @ 55 @ 1 Batterien / Akkus einlegen 1.
  • Seite 14 6 Erste Schritte 1. Menü Level 2. Menü Level 3. Menü Level Zeit-/Punkt Messung Messdauer (nur für Staurohr) Speicher Neuer Ordner T420 Ordner Anzeige Volumenstrom an/aus Diff. Druck an/aus Temperatur an/aus Geschwindigkeit an/aus Feuchte an/aus Abs. Druck an/aus Geräteeinstellungen Sprache Englisch/Deutsch/ Italienisch/ Französisch/...

  • Seite 15: Produkt Verwenden

    7.1. Bluetooth® ein- und ausschalten Pos : 28 /TD/Produkt verw enden/testo 420/testo 420 - Bl uetooth ein- aussc halten @ 17\m od_1425901047781_6.doc x @ 209968 @ 5 @ 1 Um eine Verbindung via Bluetooth herstellen zu können, benötigen Sie das testo 400 (ab App-Version 14.31) oder...

  • Seite 16: Einstellungen Zur Messung

    Bluetooth ist deaktiviert. wird nicht angezeigt Pos : 29 /TD/Produkt verw enden/testo 420/testo 420 - Ei nstellungen z ur M ess ung mit Hinw eis @ 39\m od_1579602242871_6.docx @ 453235 @ 2333 @ 1 7.2. Einstellungen zur Messung Der Sensor darf NICHT über einen längeren Zeitraum flüchtigen Chemikalien wie Lösungsmitteln (z.B.

  • Seite 17: Nullungsintervall (Automatische Nullung)

    Pos : 30 /TD/Ü berschriften/Ger äte Aufbau @ 17\m od_1425902162561_6.docx @ 210172 @ 2 @ 1 7.3. Aufbau Volumenstrommessung Pos : 31 /TD/Produkt verw enden/testo 420/testo 420 - Gerät aufbauen @ 17\m od_1425903346905_6.doc x @ 210206 @ 555 @ 1 Standardhaube (610x610 mm, Lieferumfang; 360x360 mm, Zubehör) 1.
  • Seite 18 7 Produkt verwenden 3. Ziehen Sie den Verschluss zu. 4. Schrauben Sie ein kurzes und ein langes Teilstück der Stützstangen (4 x) an den silbernen Enden zusammen. 5. Schieben Sie die Stützstangen (4 x) durch die Haube, entlang der Markierungen bis in die Trichter im Mess-Sockel. 6.
  • Seite 19 7. Schieben Sie die Stützstangen (4 x) am oberen Rand der Haube in die Halterungen. Die Haube ist montiert. Messgerät anbringen 1. Schieben Sie das testo 420 komplett in die Geräte-Aufnahme, achten Sie hierbei auf die Arretierung rechts und links in der Halterung.

  • Seite 20: Messen

    7 Produkt verwenden Pos : 32 /TD/Produkt verw enden/testo 420/testo 420 - Mes sen @ 17\mod_1425903413252_6.docx @ 210240 @ 2333225552 @ 1 7.4. Messen 7.4.1. Volumenstrom-Messung ✓ Die Volumenstromhaube ist aufgebaut. 1. Schalten Sie das Gerät ein. 2. Stellen Sie in den Geräte-Einstellungen die Anwendung Volumenstromhaube ein, sowie das gewünschte...

  • Seite 21: Differenzdruck-Messung

    Für Staurohre anderer Hersteller entnehmen Sie den Staurohrfaktor der Bedienungsanleitung oder fragen Sie beim Lieferanten nach. 7.4.3. Differenzdruck-Messung 1. Entnehmen Sie das testo 420 aus dem Mess-Sockel. 2. Bringen Sie die Schläuche am testo 420 an + und - an. 3. Drücken Sie -> Anwendung ->...

  • Seite 22: Messdatentransfer Zum Pc

    Sie darauf, dass bei einer möglichen Formatierung unter Dateisystem immer das Format FAT ausgewählt ist. 1. Verbinden Sie das testo 420 und Ihren PC mit dem USB-Kabel. Das testo 420 schaltet sich automatisch an, am PC erscheint ein Fenster, wählen Sie hier Ordner öffnen. Die Ordner und Dateien, die auf Ihrem testo 420 gespeichert sind, werden angezeigt.

  • Seite 23: Produkt Instandhalten

    Pos : 33 /TD/Ü berschriften/7. Produkt i nstand halten @ 0\m od_1173789831362_6.docx @ 395 @ 1 @ 1 Produkt instandhalten Pos : 34 /TD/Produkt i nstand halten/testo 420 - Ger ät r einigen @ 17\mod_1425901136654_6.docx @ 210002 @ 2 @ 1 8.1.

  • Seite 24: Zubehör Und Ersatzteile

    Pos : 38 /TD/Ü berschriften/8.3 Z ubehör und Ers atz teil e @ 0\mod_1177402058734_6.docx @ 1100 @ 2 @ 1 9.2. Zubehör und Ersatzteile Pos : 39 /TD/Ti pps und Hilfe/Z ubehör und Ers atz teil e/testo 420 - Zubehör und Ersatzteile @ 17\mod_1425901390545_6.docx @ 210138 @ @ 1 Beschreibung Artikel-Nr.

  • Seite 25: Zulassungen

    Pos : 41 /TD/Z ul assungen/Ü berschrift @ 18\m od_1442496905079_6.doc x @ 221797 @ 1 @ 1 Zulassungen Pos : 42 /TD/Z ul assungen/D aten_tes to 420 @ 18\m od_1442496960925_0.docx @ 221831 @ @ 1 Testo 420 Product 0560 0420 Mat.-No.
  • Seite 26 10 Zulassungen The EU Declaration of Conformity can be found on the testo homepage www.testo.com under the product specific downloads. EU countries: Belgium (BE), Bulgaria (BG), Denmark (DK), Germany (DE), Estonia (EE), Finland (FI), France (FR), Greece (GR), Ireland (IE), Italy (IT), Latvia (LV), Lithuania (LT),...
  • Seite 27 10 Zulassungen (1) This instrument must not cause any harmful interference and (2) this instrument must be able to cope with interference, even if this has undesirable effects on operation. Cet appareil satisfait à la partie 15C des directives FCC et au standard Industrie Canada RSS-210 (révision 8).
  • Seite 28 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 e-mail: info@testo.de www.testo.com 0970 4200 de 08...
