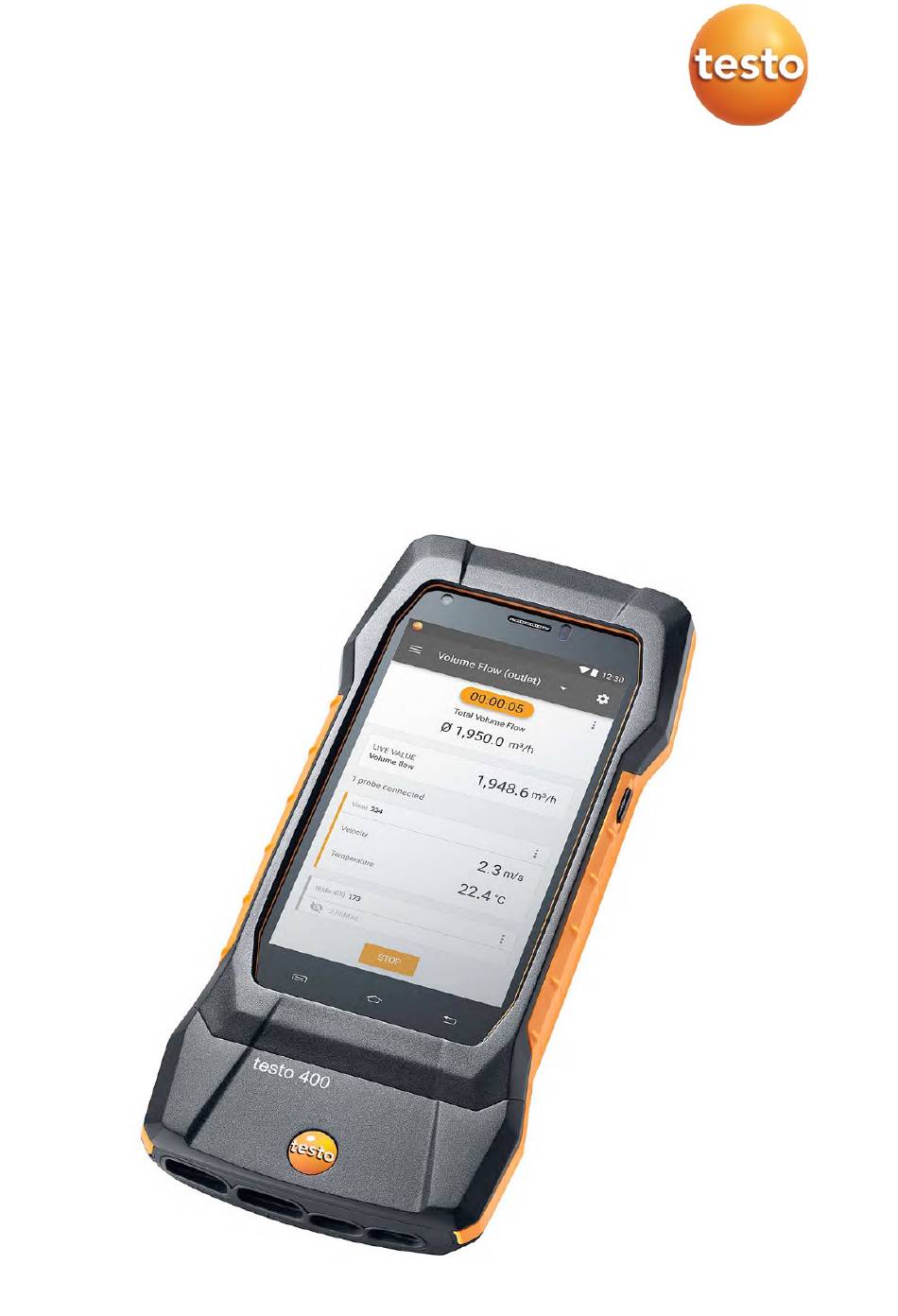

- Seite 1 400 - Universal Klima-Messgerät Kurzanleitung...
-
Seite 3: Inhaltsverzeichnis
Frontansicht ......................7 Rückansicht ......................8 Fühleranschlüsse ....................9 Inbetriebnahme ................9 Netzteil / Energiespeicher ..................9 testo 400 ein- und ausschalten ................10 Display – Bedienoberfläche .................. 11 Produkt verwenden ................ 12 Übersicht Hauptmenü ( ) .................. 12 Übersicht Messarten ( ) .................. -
Seite 5: Zu Diesem Dokument
• Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden zu vermeiden. Weiterführende Informationen zu Ihrem Universal-Klima-Messgerät testo 400 finden Sie auch in der Online-Bedienungsanleitung auf der Testo Homepage www.testo.com unter dem produktspezifischen Download. 2 Sicherheit und Entsorgung... -
Seite 6: Datenschutz
Die mit dem Messgerät erhobenen personenbezogenen Daten werden zu keiner Zeit automatisiert an die Testo SE & Co. KGaA übermittelt. 5 Verwendung Das testo 400 ist ein Messgerät für die Messung klimarelevanter Parameter. Speziell geeignet ist das testo 400 für Behaglichkeitsmessungen zur Arbeitsplatzbeurteilung und Strömungsmessungen in und an raumlufttechnischen Anlagen. -
Seite 7: Produktbeschreibung

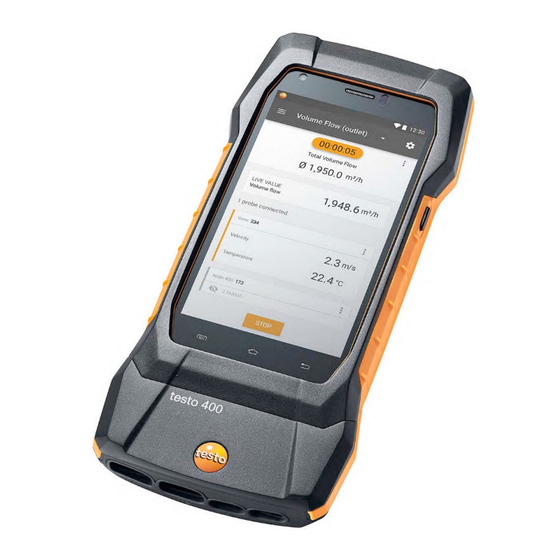

6 Produktbeschreibung 6 Produktbeschreibung Frontansicht 1 Taste Ein/Aus 2 Display-Bedienoberfläche (siehe Kapitel 6.3) 3 USB-Schnittstelle/ 4 Fühler-Anschlüsse (siehe Kapitel Netzteilanschluss 5.3) -
Seite 8: Rückansicht
6 Produktbeschreibung Rückansicht 1 Kamera 2 Anschlüsse Differenzdruckmessung (+/- Kennzeichnung) 3 Magnete 4 Fixierung für Trageschlaufe 5 USB-Schnittstelle / Netzteilanschluss VORSICHT Abspringen des Druckschlauchs von der Anschlussbuchse möglich. Verletzungsgefahr! - Auf korrekte Verbindung achten. -
Seite 9: Fühleranschlüsse
7 Inbetriebnahme Fühleranschlüsse 1 Anschluss Thermoelement-Fühler 2 Anschluss Fühler mit Typ K (T1 und T2) TUC-Stecker (A und B) 7 Inbetriebnahme Netzteil / Energiespeicher Das Messgerät wird mit einem Energiespeicher ausgeliefert. Vor dem Einsatz des Messgerätes laden Sie den Energiespeicher vollständig auf. -
Seite 10: Testo 400 Ein- Und Ausschalten
7 Inbetriebnahme testo 400 ein- und ausschalten Ist-Zustand Handlung Funktion Gerät aus Taste lang drücken Gerät wird eingeschaltet (> 3 sec) Beim erstmaligen Starten des Messgerätes führt Sie der Einrichtungsassistent schrittweise durch folgende Einstellungsparameter: Sprache Land Einheiten WLAN Datum und Uhrzeit... -
Seite 11: Display - Bedienoberfläche
7 Inbetriebnahme Display – Bedienoberfläche Hauptmenü öffnen Anzeige der Messdauer Anzeige berechneter Messergebnisse Anzahl der verbundenen Fühler Messwert je Fühler Controlbar mit verschiedenen Funktionstasten Geräte-Statusleiste Optionen Messwertanzeige bearbeiten Weitere Symbole auf der Bedienoberfläche (ohne Nummerierung) eine Ebene zurück Ansicht verlassen Bericht teilen Suchen Favorit... -
Seite 12: Produkt Verwenden
8 Produkt verwenden weitere Informationen Bericht anzeigen Mehrfachselektion 8 Produkt verwenden Übersicht Hauptmenü ( ) Menü Beschreibung Messung Liste mit verschiedenen applikationsspezifischen Menüs (Measuring) Kunde Kunden- und Anlageninformationen anlegen, bearbeiten, löschen. (Customer) Speicher Durchgeführte Messungen aufrufen, bearbeiten, versenden, exportieren (Memory) (verschiedene Formate möglich) und löschen. - Seite 13 8 Produkt verwenden Menü Beschreibung Einstellungen Geräteeinstellungen Sprache und Land (Settings) Datum & Uhrzeit Einheiten Eigene Unternehmensdaten WLAN Hilfe & Informationen Hilfen (Help & Information) Geräte-Registrierung Geräte-Informationen (Seriennummer, App Version, Firmware Version, Update Informationen) Tutorial Bedienungsanleitung Inbetriebnahme-Assistent Meine Apps Zusätzliche Applikationen (Additional Apps) Einstellungen...
-
Seite 14: Übersicht Messarten ( )
(EN 7730 / ASHRAE 55)) Unbehaglichkeit – Zugrate (Discomfort – Draft Rate) Differenztemperatur (ΔT) (Differential temperature (ΔT)) Differenzdruck (ΔP) (Differential pressure (ΔP)) Weiterführende Informationen zu den einzelnen Messarten finden Sie in der Online-Bedienungsanleitung auf der testo Homepage www.testo.com unter dem produktspezifischen Download. -
Seite 15: Übersicht Messwert-Anzeige Bearbeiten ( )
Einheit für jeden Parameter kann angepasst werden. Diese Änderungen werden für die nächste Messung gespeichert. Drucksensor nullen Nach dem das testo 400 in die Gebrauchslage für eine (Zero pressure sensor) Differenzdruckmessung gebracht wurde, sollte der Sensor gegen Umgebungsluft genullt werden. -
Seite 16: In 5 Schritten Zu Den Messwerten
8 Produkt verwenden In 5 Schritten zu den Messwerten Gerät einschalten: Taste > 1 sec. drücken. Sonde per Kabel oder Bluetooth ® verbinden. Sonde in der Applikation platzieren. Messung starten und Messwerte ablesen. -
Seite 17: Software
400 finden Sie auch in der Online-Bedienungsanleitung auf der Testo Homepage www.testo.com unter dem produktspezifischen Download. 9 Software Das testo 400 verfügt über ein USB-Schnittstelle über die das Messgerät an den PC angeschlossen werden kann. Für die Arbeit mit der Software werden Kenntnisse im Umgang mit Windows ®... -
Seite 18: Erste Schritte
Bildschirm mit mindestens 800 x 600 Pixeln Erste Schritte Software / Treiber installieren 9.3.1 Programm-CD in das CD-ROM-Laufwerk des Rechners einlegen. oder Programm herunterladen (www.testo.com/download-center) und Zip-Datei mit einem geeigneten Komprimierungsprogramm entpacken. Datei TestoDataControlPCsetup.exe starten. Anweisungen des Installationsassistenten folgen. stellen]... -
Seite 19: Testo Datacontrol Starten
DataControl anklicken (Doppelklick linke Maustaste). Windows ® [Start] | Alle Apps Testo testo DataControl anklicken (Doppelklick linke Maustaste). Die testo DataControl startet automatisch. Produkt verwenden Übersicht 9.4.1 Verbindungsstatus des 1 Hauptmenü Messgerätes 2 Update Benachrichtigung 4 Multifunktionsleiste 5 Anzeigebereich... -
Seite 20: Daten Synchronisieren
10 Technische Daten Die Bedienung der Software basiert auf dem ähnlichen Funktionsprinzip wie die Gerätefirmware des testo 400. Weiterführende Informationen zur testo DataControl finden Sie auch in der Online-Bedienungsanleitung auf der Testo Homepage www.testo.com unter dem produktspezifischen Download. Daten synchronisieren 9.4.2... - Seite 21 10 Technische Daten Eigenschaft Wert Betriebstemperatur -5 … +45 °C Lagertemperatur -20 … +60 °C Ladetemperatur 0 … +45 °C Abmessungen in mm 186 x 89 x 41 (L x B x H) Gehäusematerial PC, ABS, TPE Gewicht 500 g Schutzklasse IP 40 Display...
-
Seite 22: Produktspezifische Zulassungen
10.1 Produktspezifische Zulassungen Die aktuellen Zulassungen entnehmen Sie bitte dem(n) beiliegenden Dokument(en) Approval and Certification. 10.2 Kontakt und Support Wenn Sie Fragen haben oder weitere Informationen benötigen, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact. - Seite 24 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0971 4011 de 01...
