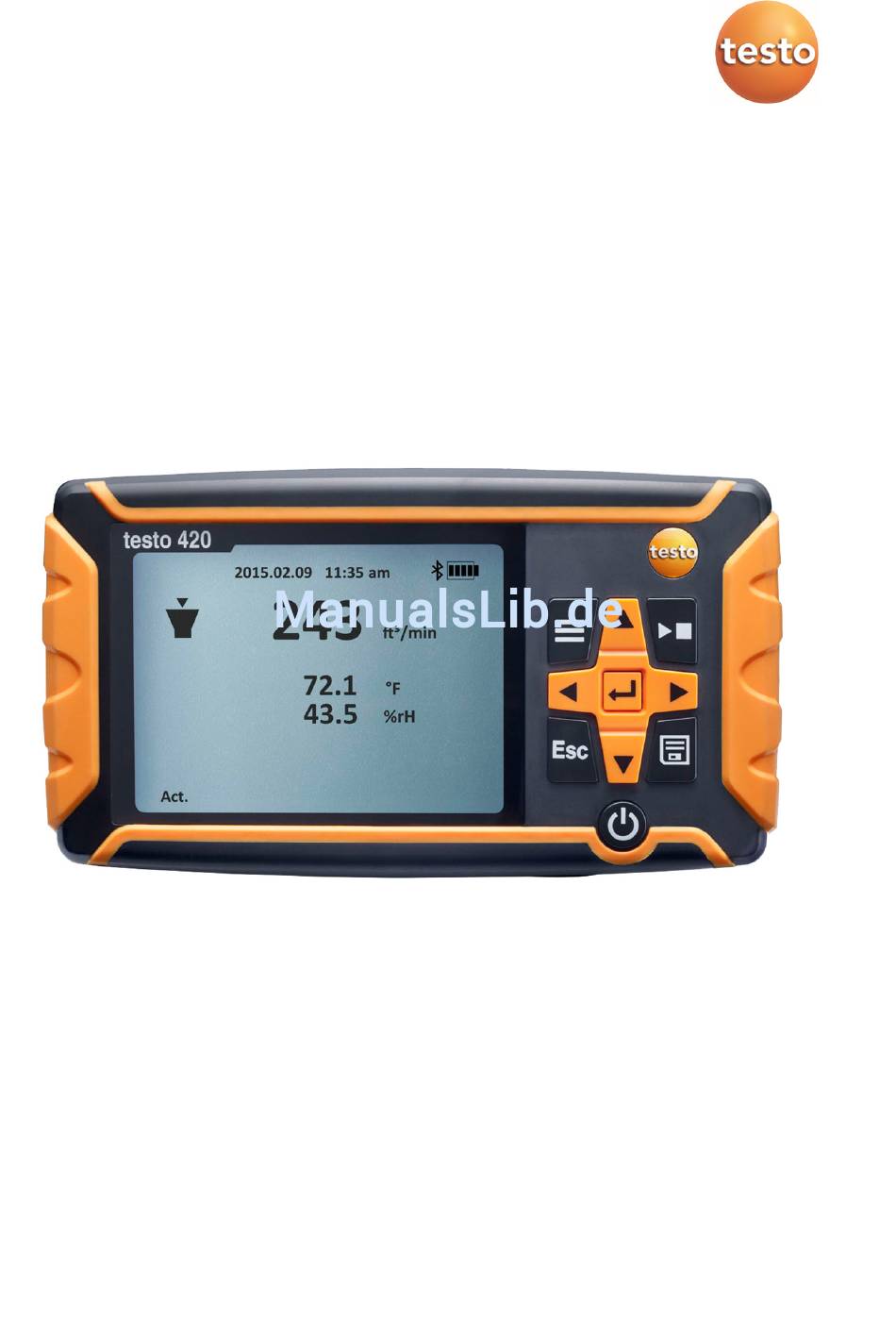

- Seite 1 420 · Differenzdruckmessgerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................6 Technische Daten ..................6 Produktbeschreibung ................8 5.1. Übersicht ..................8 Erste Schritte .................. -
Seite 4: Sicherheit Und Umwelt
2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen. -
Seite 5: Sicherheit Gewährleisten
Testo schließt, wie allgemein üblich, Ansprüche hinsichtlich Support, Garantie oder Gewährleistung generell aus, sofern diese sich auf eine Funktionalität beziehen, die nicht von Testo als Teil des Produktangebotes zugesichert wurde. Auch entfallen derartige Ansprüche bei unsachgemäßer Nutzung bzw. Behandlung der Produkte z.B. -
Seite 6: Umwelt Schützen
Das testo 420 wird verwendet für Volumenstrommessungen (Hauptantwendung), Staurohrmessungen und Druckmessungen für Klima- und Lüftungssysteme. Durch die austauschbaren Messhauben kann das testo 420 für verschieden große Lüftungsein- und auslässe verwendet werden. Mit der zusätzlichen App (Android/iOS) können die Messwerte bequem auf einem Tablet oder Smartphone angezeigt werden, außerdem kann über die App eine Messung gestartet, gestoppt... - Seite 7 4 Technische Daten Eigenschaft Werte Schnittstellen Fühlerschnittstelle Mini DIN (nur testo 420 Set) Micro USB Messbereiche Strömungsgeschwindigkeit: 0 … 14 m/s / 0 … 2750 ft/min Druck (Absolutdruck): 700 … 1100 hPa Druck (Differenzdruck): -120 … +120 Pa - Auflösung Strömungsgeschwindigkeit: 0.01 m/s...
-
Seite 8: Produktbeschreibung

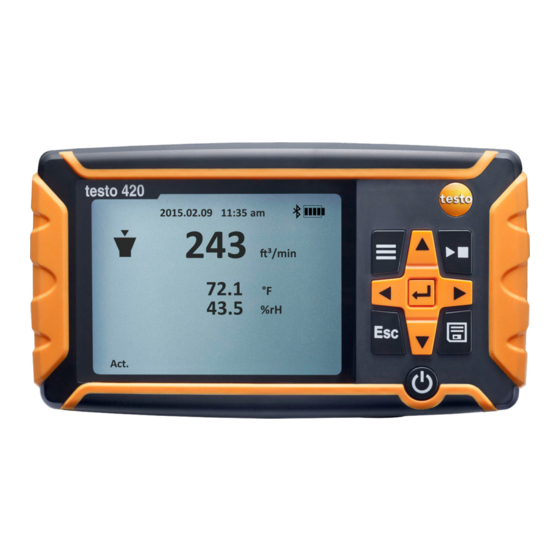

Abmessung: 3,5 Zoll Richtlinien, Normen EU-Richtlinie: 2014/30/EU und Prüfungen Produktbeschreibung 5.1. Übersicht Übersicht testo 420 1 Batteriefach, rückseitig am Gerät 2 Display 3 Bedientasten 4 Fühlerbuchse Mini-DIN (nur für die Verwendung auf dem Mess- Sockel) 5 Micro-USB Anschluss 6 Anschluss für Druckmessung... - Seite 9 Abhängig davon an welchem Auslass gemessen wird. Der Staurohrfaktor für Staurohre ist Staurohr-Faktor überwiegend gleich und muss eingegeben (P-Faktor) werden: • Staurohre von Testo: 1.00 • Staurohre anderer Hersteller: entnehmen Sie den Staurohrfaktor der Bedienungsanleitung oder fragen Sie beim Lieferanten nach.
-
Seite 10: Funktion
6 Erste Schritte Bedientasten Taste Funktion Menü [►, ■] Hold / startet / stoppt eine Messung [ESC] Wechselt zur vorherigen Ansicht / zur Messansicht Speichert die gemessenen Werte [►, ▲, ▼,◄] Navigation im Menü Bestätigt eine Auswahl Gerät ein-/ausschalten (lange drücken) Beleuchtung ein-/ausschalten (kurz drücken) Erste Schritte Batterien / Akkus einlegen... - Seite 11 6 Erste Schritte Einstellbare Parameter 1. Menü Level 2. Menü Level 3. Menü Level Anwendung Volumenstromhaube K-Faktor V-Ist/V-Norm Staurohr Kanal Staurohr Faktor Temperatur V-Ist/V-Norm Nur Druck Messprogramm Einzelmessung Zeitliche Messung Zeit-/Punkt Messung Messdauer (nur für Staurohr) Speicher Neuer Ordner T420 Ordner Anzeige Volumenstrom an/aus...
-
Seite 12: Produkt Verwenden
Bluetooth® ein- und ausschalten Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App testo 420 bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android-Geräte im Play Store. -
Seite 13: Einstellungen Zur Messung
7 Produkt verwenden Wenn keine Vernindung hergestellt wird schaltet sich Bluetooth nach 10 min aus. Darstellung Erklärung Es besteht keine Bluetooth-Verbindung, bzw. blinkt es wird nach einer möglichen Verbindung gesucht. Es besteht eine Bluetooth-Verbindung. wird konstant angezeigt Bluetooth ist deaktiviert. wird nicht angezeigt 7.2. -
Seite 14: Messen
Strömungsmatrix 0699.7077, Staurohrfaktor: 0,82 Für Staurohre anderer Hersteller entnehmen Sie den Staurohrfaktor der Bedienungsanleitung oder fragen Sie beim Lieferanten nach. 7.3.2. Differenzdruck-Messung 1. Bringen Sie die Schläuche am testo 420 an + und - an. 2. Drücken Sie -> Anwendung ->... -
Seite 15: Speichern
7 Produkt verwenden 7.4. Speichern Maximal 99 Messungen können in einem Ordner gespeichert werden. > -> Speicher -> Auf dem Display wird die Ordner-Übersicht angezeigt. Mit Neuer Ordner kann ein neuer Ordner angelegt werden. Maximal 100 Ordner können angelegt werden. Ordner öffnen >... -
Seite 16: Messdatentransfer Zum Pc
Sie darauf, dass bei einer möglichen Formatierung unter Dateisystem immer das Format FAT ausgewählt ist. 1. Verbinden Sie das testo 420 und Ihren PC mit dem USB-Kabel. Das testo 420 schaltet sich automatisch an, am PC erscheint ein Fenster, wählen Sie hier Ordner öffnen. Die Ordner und Dateien, die auf Ihrem testo 420 gespeichert sind, werden angezeigt. -
Seite 17: Funktion Nicht Verfügbar Im Buetooth
Länge 1,8 m, mit 2 x 2 m Anschlussschlauch Testo-Ident Nr. silikonfrei mit Klettbandbefestigung am 0699.7077/1 Teleskop Strömungs-Matrix, Teleskop mit Kugelkopf, 0635 8888 Länge 1,8 m, mit 2 x 2 m Anschlussschlauch Testo-Ident Nr. silikonfrei mit Klettbandbefestigung am 0699.7077/2 Teleskop und Messgerät testo 420... -
Seite 18: Zulassungen
Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact. Zulassungen... - Seite 19 10 Zulassungen Europa + EFTA The EU Declaration of Conformity can be found on the testo homepage www.testo.com under the product specific downloads. EU countries: Belgium (BE), Bulgaria (BG), Denmark (DK), Germany (DE), Estonia (EE), Finland (FI), France (FR), Greece (GR), Ireland (IE), Italy (IT), Latvia (LV), Lithuania (LT),...
- Seite 20 10 Zulassungen Bluetooth Feature Values SIG List Bluetooth® Range 15 m (free field) (varies with the used mobile device) Bluetooth® type LSD Science & Technology Co., Ltd L Series BLE Module (08 Mai 2013) based on TI CC254X chip Qualified B016552 Design ID Bluetooth®...
- Seite 21 10 Zulassungen Caution Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. Shielded interface cable must be used in order to comply with the emission limits. Warning This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received,...
- Seite 22 Testo SE & Co. KGaA Testo-Straße 1 79853 Lenzkirch Germany Tel.: +49 7653 681-0 Fax: +49 7653 681-7699 E-Mail: info@testo.de www.testo.de 0970 4202 de 02...
