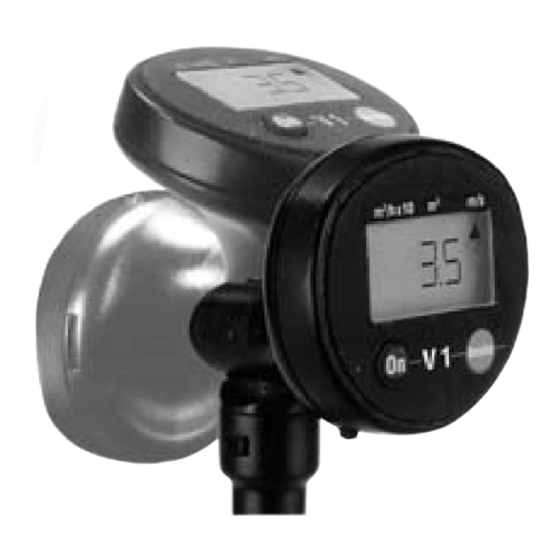

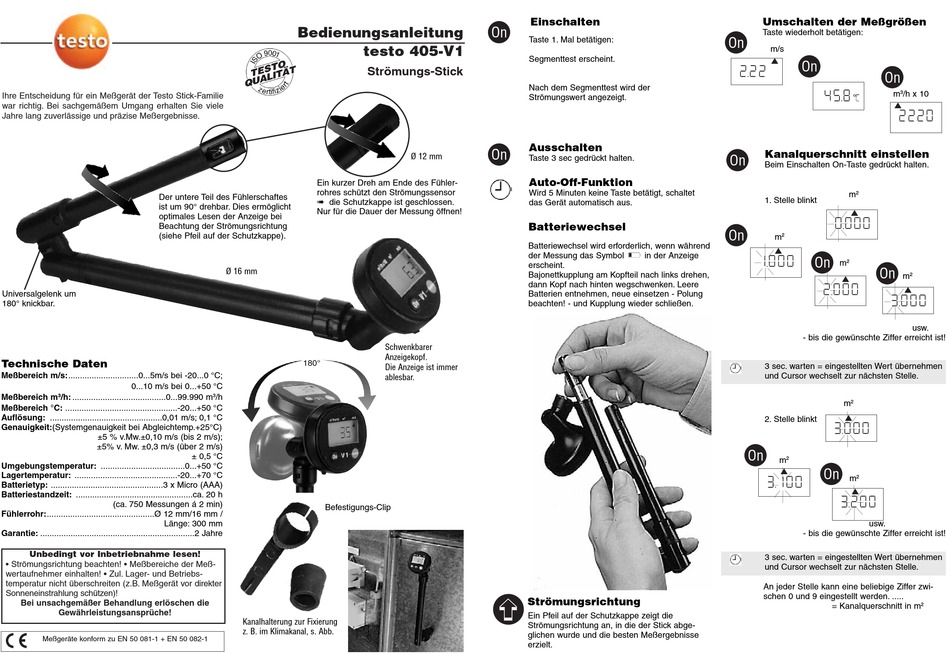

testo 405-V1 Bedienungsanleitung

Ihre Entscheidung für ein Meßgerät der Testo Stick-Familie
war richtig. Bei sachgemäßem Umgang erhalten Sie viele
Jahre lang zuverlässige und präzise Meßergebnisse.
Der untere Teil des Fühlerschaftes
ist um 90° drehbar. Dies ermöglicht
optimales Lesen der Anzeige bei
Beachtung der Strömungsrichtung
(siehe Pfeil auf der Schutzkappe).
Universalgelenk um
180° knickbar.
Technische Daten
Meßbereich m/s:..............................0...5m/s bei -20...0 °C;
0...10 m/s bei 0...+50 °C
3
Meßbereich m /h: ........................................0...99.990 m
Meßbereich °C: ................................................-20...+50 °C
Auflösung: ................................................0,01 m/s; 0,1 °C
Genauigkeit:(Systemgenauigkeit bei Abgleichtemp.+25°C)
±5 % v.Mw.±0,10 m/s (bis 2 m/s);
±5% v. Mw. ±0,3 m/s (über 2 m/s)
Umgebungstemperatur: ....................................0...+50 °C
Lagertemperatur: ............................................-20...+70 °C
Batterietyp: ................................................3 x Micro (AAA)
Batteriestandzeit: ..................................................ca. 20 h
(ca. 750 Messungen á 2 min)
Fühlerrohr:..............................................Ø 12 mm/16 mm /
Länge: 300 mm
Garantie: ..................................................................2 Jahre
Unbedingt vor Inbetriebnahme lesen!
• Strömungsrichtung beachten! • Meßbereiche der Meß-
wertaufnehmer einhalten! • Zul. Lager- und Betriebs-
temperatur nicht überschreiten (z.B. Meßgerät vor direkter
Sonneneinstrahlung schützen)!
Bei unsachgemäßer Behandlung erlöschen die
Gewährleistungsansprüche!
Meßgeräte konform zu EN 50 081-1 + EN 50 082-1
Bedienungsanleitung
testo 405-V1
Strömungs-Stick
Ein kurzer Dreh am Ende des Fühler-
rohres schützt den Strömungssensor
die Schutzkappe ist geschlossen.
Nur für die Dauer der Messung öffnen!
Ø 16 mm
180°
3
/h
± 0,5 °C
Befestigungs-Clip
Kanalhalterung zur Fixierung
z. B. im Klimakanal, s. Abb.
Einschalten
On
Taste 1. Mal betätigen:
Segmenttest erscheint.
Nach dem Segmenttest wird der
Strömungswert angezeigt.
Ausschalten
On
Ø 12 mm
Taste 3 sec gedrückt halten.
Auto-Off-Funktion
Wird 5 Minuten keine Taste betätigt, schaltet
das Gerät automatisch aus.
Batteriewechsel
Batteriewechsel wird erforderlich, wenn während
der Messung das Symbol
erscheint.
Bajonettkupplung am Kopfteil nach links drehen,
dann Kopf nach hinten wegschwenken. Leere
Batterien entnehmen, neue einsetzen - Polung
beachten! - und Kupplung wieder schließen.
Schwenkbarer
Anzeigekopf.
Die Anzeige ist immer
ablesbar.
Strömungsrichtung
Ein Pfeil auf der Schutzkappe zeigt die
Strömungsrichtung an, in die der Stick abge-
glichen wurde und die besten Meßergebnisse
erzielt.
Umschalten der Meßgrößen
Taste wiederholt betätigen:
On
m/s
On
2. 2 2
45. 8
Kanalquerschnitt einstellen
On
Beim Einschalten On-Taste gedrückt halten.
1. Stelle blinkt
On
2
m
in der Anzeige
1. 0 00
On
2. 0 00
- bis die gewünschte Ziffer erreicht ist!
3 sec. warten = eingestellten Wert übernehmen
und Cursor wechselt zur nächsten Stelle.
2. Stelle blinkt
On
m 2
On
3. 1 00
- bis die gewünschte Ziffer erreicht ist!
3 sec. warten = eingestellten Wert übernehmen
und Cursor wechselt zur nächsten Stelle.
An jeder Stelle kann eine beliebige Ziffer zwi-
schen 0 und 9 eingestellt werden. .....
On
m 3 /h x 10
° C
2220
m 2
0. 0 00
2
m
On
2
m
3. 0 00
usw.
2
m
3. 0 00
2
m
3. 2 00
usw.
2
= Kanalquerschnitt in m
