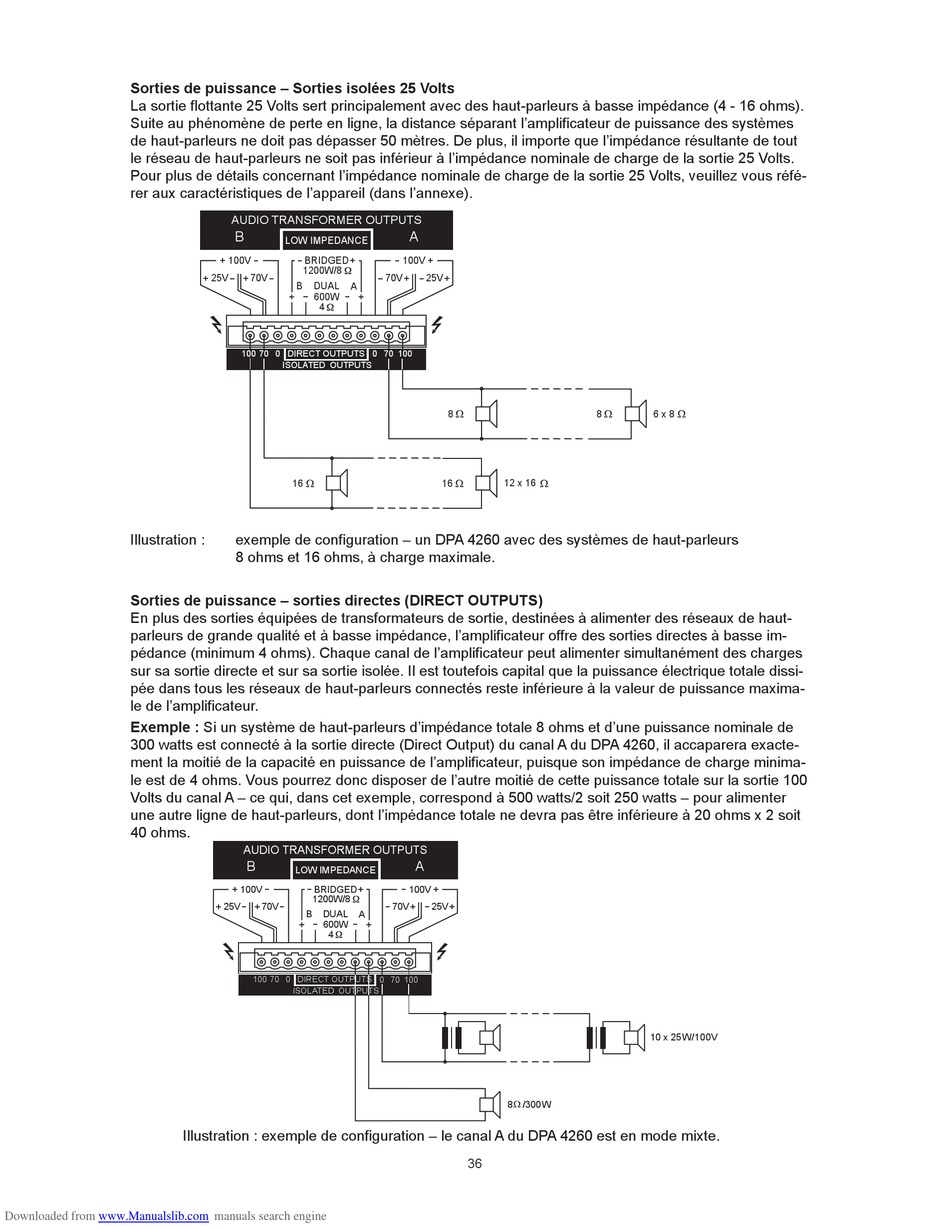

Sorties de puissance – Sorties isolées 25 Volts
La sortie flottante 25 Volts sert principalement avec des haut-parleurs à basse impédance (4 - 16 ohms).
Suite au phénomène de perte en ligne, la distance séparant l'amplificateur de puissance des systèmes
de haut-parleurs ne doit pas dépasser 50 mètres. De plus, il importe que l'impédance résultante de tout
le réseau de haut-parleurs ne soit pas inférieur à l'impédance nominale de charge de la sortie 25 Volts.
Pour plus de détails concernant l'impédance nominale de charge de la sortie 25 Volts, veuillez vous réfé-
rer aux caractéristiques de l'appareil (dans l'annexe).
Illustration :
Sorties de puissance – sorties directes (DIRECT OUTPUTS)
En plus des sorties équipées de transformateurs de sortie, destinées à alimenter des réseaux de haut-
parleurs de grande qualité et à basse impédance, l'amplificateur offre des sorties directes à basse im-
pédance (minimum 4 ohms). Chaque canal de l'amplificateur peut alimenter simultanément des charges
sur sa sortie directe et sur sa sortie isolée. Il est toutefois capital que la puissance électrique totale dissi-
pée dans tous les réseaux de haut-parleurs connectés reste inférieure à la valeur de puissance maxima-
le de l'amplificateur.
Exemple : Si un système de haut-parleurs d'impédance totale 8 ohms et d'une puissance nominale de
300 watts est connecté à la sortie directe (Direct Output) du canal A du DPA 4260, il accaparera exacte-
ment la moitié de la capacité en puissance de l'amplificateur, puisque son impédance de charge minima-
le est de 4 ohms. Vous pourrez donc disposer de l'autre moitié de cette puissance totale sur la sortie 100
Volts du canal A – ce qui, dans cet exemple, correspond à 500 watts/2 soit 250 watts – pour alimenter
une autre ligne de haut-parleurs, dont l'impédance totale ne devra pas être inférieure à 20 ohms x 2 soit
40 ohms.
Illustration : exemple de configuration – le canal A du DPA 4260 est en mode mixte.
