- Seite 1 DSA 8405 | 8410 | 8805 DSA SERIES Amplifier Owner‘s Manual | Bedienungsanleitung...
- Seite 17 IGITAL YSTEM MPLIFIER...
-
Seite 18: Einführung
DSA 8405 ........ -
Seite 19: Wichtige Sicherheitshinweise
Regelungen zur WEEE-Umsetzung in den einzelnen EU-Staaten bitten wir Sie, sich an Ihren örtlichen Händler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kostenfreie Entgegennahme aller Produkte der EVI Audio GmbH: Telex, DYNACORD, Electro-Voice und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerechten Entsorgung kostenfrei an das Werk... -
Seite 20: Einführung
• 1 Endstufe • 1 Handbuch (dieses Dokument) • 1 Netzkabel • 1 (DSA 8405 / 8410) bzw. 2 (DSA 8805) Schraub-Steckver- binder 8-polig für Endstufenausgang • 2 (DSA 8405 / 8410) bzw. 4 (DSA 8805) Schraub-Steckver- binder 6-polig für Endstufeneingang •... -

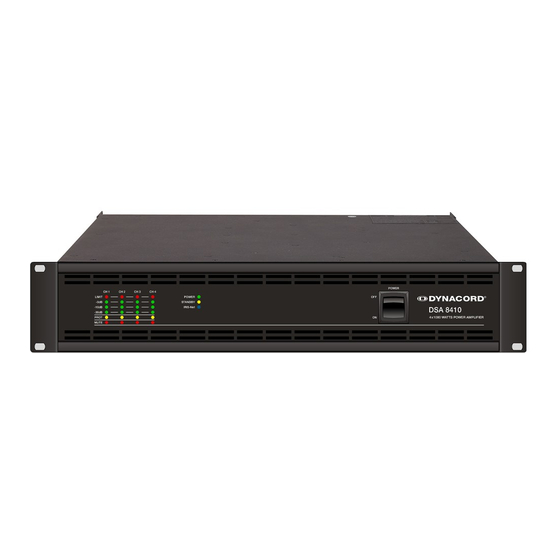

Seite 21: Nstallation
MPLIFIER 2 Installation 2.1 Bedienelemente, Anzeigen und Anschlüsse RONTSEITE Nummer Beschreibung Pegelanzeige für Kanäle 1 bis 4 (DSA 8405/8410) bzw. 8 (DSA 8805) Anzeige Schutzschaltung (PROT) Anzeige Stummschaltung (MUTE) Anzeige Betrieb (POWER) Anzeige Standby (STANDBY) Anzeige Remote Amplifier (IRIS-Net) Netzschalter ÜCKSEITE... -
Seite 22: Betriebsspannung
100 V = 2.3, 120 V = 1.9, 220 V = 1.05, 240 V = 0.97. 2.5 Kühlung Bei allen lüftergekühlen Endstufen von DYNACORD 2.3 Netzschalter strömt die Luft von der Frontseite zur Rückseite, da kühle Frischluft eher außerhalb des Racks zur Verfügung steht als innerhalb. -
Seite 23: Kühlung
Die Stellung des MODE Schalters an der Rückseite der Endstufe bestimmt die Schaltung der Audioeingänge. Bei den Endstufen-Typen DSA 8405 und DSA 8410 kann die Schaltung der Audioeingänge CH 1/CH 2 bzw. CH 3/CH 4 konfigu- riert werden, beim Endstufen-Typ DSA 8805 sind zusätzlich die Audioeingänge CH 5/CH 6 bzw. CH 7/CH 8 konfigurier- bar. - Seite 24 100 V 4 8 1000 W an 140 V (20 ) 1000 W an 200 V (40 ) DSA 8405 4 8 2000 W an 140 V (10 ) 2000 W an 200 V (20 ) DSA 8410 4 ...
-
Seite 25: Wahl Des Ausgangs-Modus (Output)
MPLIFIER 2.7 Wahl des Ausgangs-Modus (OUTPUT) Die Endstufenkanäle der Endstufen DSA 8405/8410/8805 können auf verschiedene Ausgangsmodi umgeschaltet wer- den. Bei Bedarf kann jeder Kanal einzeln auf Hochimpedanzbetrieb (HZ) umgeschaltet werden, um 70 V und 100 V Laut- sprecherlinien direkt ohne Ausgangsübertrager (Direct Drive) anzutreiben. In den Betriebsarten DUAL und PARALLEL eines Ausgangskanal-Paares können die Ausgangs-Modi der Ausgangskanäle unabhängig voneinander eingestellt wer-... -
Seite 26: Variable Load Drive (Vld)
Der 70 V Modus erlaubt den direkten Antrieb (Direct Drive) von 70 V Lautsprecherlinien im Hochimpedanzbetrieb (HZ) ohne Ausgangsübertrager. Pro Kanal können dann maximal so viele Lautsprecher angeschlossen werden, bis die Ge- samtleistungsaufnahme der Lautsprecherlinie dem Leistungswert des Verstärkers (500 W bei DSA 8405/8805 bzw. 1000 W bei DSA 8410) entspricht. -
Seite 27: Einschaltverzögerung
IGITAL YSTEM MPLIFIER triebsarten 4 , 70 V und 100 V verhalten sich unver- ändert wie in Kapitel 2.7 beschrieben. Durch die Verwendung von VLD erweitern sich die Anpassungsmög- lichkeiten der Endstufe beträchtlich. Einige Anwendungs- fälle von VLD finden sich in folgender Tabelle. 2 ... -
Seite 28: Ausgang In Betriebsart Brückenbetrieb
IGITAL YSTEM MPLIFIER Abbildung 2-16: Unsymmetrische Beschaltung des Eingangs DUAL . PARALLEL USGANG IN ETRIEBSART In der Betriebsart DUAL bzw. PARALLEL werden die Laut- Abbildung 2-17: Betriebsart DUAL bzw. PARALLEL sprecher entsprechend nebenstehender Abbildung ange- schlossen. Es ist nur der Anschluss an den Ausgängen CH 1 und CH 2 dargestellt, für weitere vorhandene Ausgänge erfolgt der Anschluss in gleicher Weise. -
Seite 29: Betrieb
IGITAL YSTEM MPLIFIER 3 Betrieb 3.1 Eingangspegel-Regler POWER Die POWER-LED leuchtet grün auf, In den Betriebsarten DUAL und wenn die Endstufe eingeschaltet ist. PARALLEL regeln die Eingangspegel- Falls die POWER-LED trotz eingeschaltetem Gerät nicht Regler LEVEL an der Rückseite der End- leuchtet, ist das Gerät entweder nicht mit dem Stromnetz stufe die Verstärkung des jeweiligen verbunden oder die Primärsicherung ist defekt. -
Seite 30: Rcm-810
250 Geräten verwalten. Damit kann ein komplettes dulen sind in der Dokumentation der Software IRIS-Net PA-System von einem oder mehreren PCs mit Hilfe der enthalten. Die aktuellste Version von IRIS-Net erhalten Software IRIS-Net - Intelligent Remote & Integrated Su- Sie stets auf www.dynacord.de. -
Seite 31: Bedienelemente Und Anschlüsse
IGITAL YSTEM MPLIFIER EDIENELEMENTE UND NSCHLÜSSE HIGH Adresse 0...F 112...127 Abbildung 4-1: Bedienelemente und Anschlüsse des RCM-810 0...F 128...143 0...F 144...159 0...F 160...175 0...F 176...191 0...F 192...207 0...F 208...223 0...F 224...239 0...A 240...250 B...F reserviert Tabelle 4-3: CAN-Adressen Die Adresse 0 (00 hex, Auslieferungszustand) sorgt dafür, 1 INIT-Taste dass das RCM-810 von der Remote-Kommunikation getrennt ist. -
Seite 32: Der Control Port Des Rcm-810 Ent
IGITAL YSTEM MPLIFIER Datenrate (in kbit/s) Buslänge (in m) 62,5 1000 2500 5000 Tabelle 4-4: Datenrate und Buslänge in CAN-Netzwerken Abbildung 4-5: Belegung der CAN-Buchse und des CAN- Steckers 5 CONTROL PORT Der CONTROL PORT des RCM-810 ent- hält zwei Steuereingänge, zwei Steuer- ausgänge und Referenzanschlüsse für +5V und Masse. -
Seite 39: Dimensions / Abmessungen
IGITAL YSTEM MPLIFIER 5.6 Dimensions / Abmessungen...
