F
1. Vyčistěte zvolené místo instalace smetákem od kamínků a jiných pevných předmětů.
2. Nainstalujte tepelné čerpadlo přesně na místo, které k tomu bude později určeno.

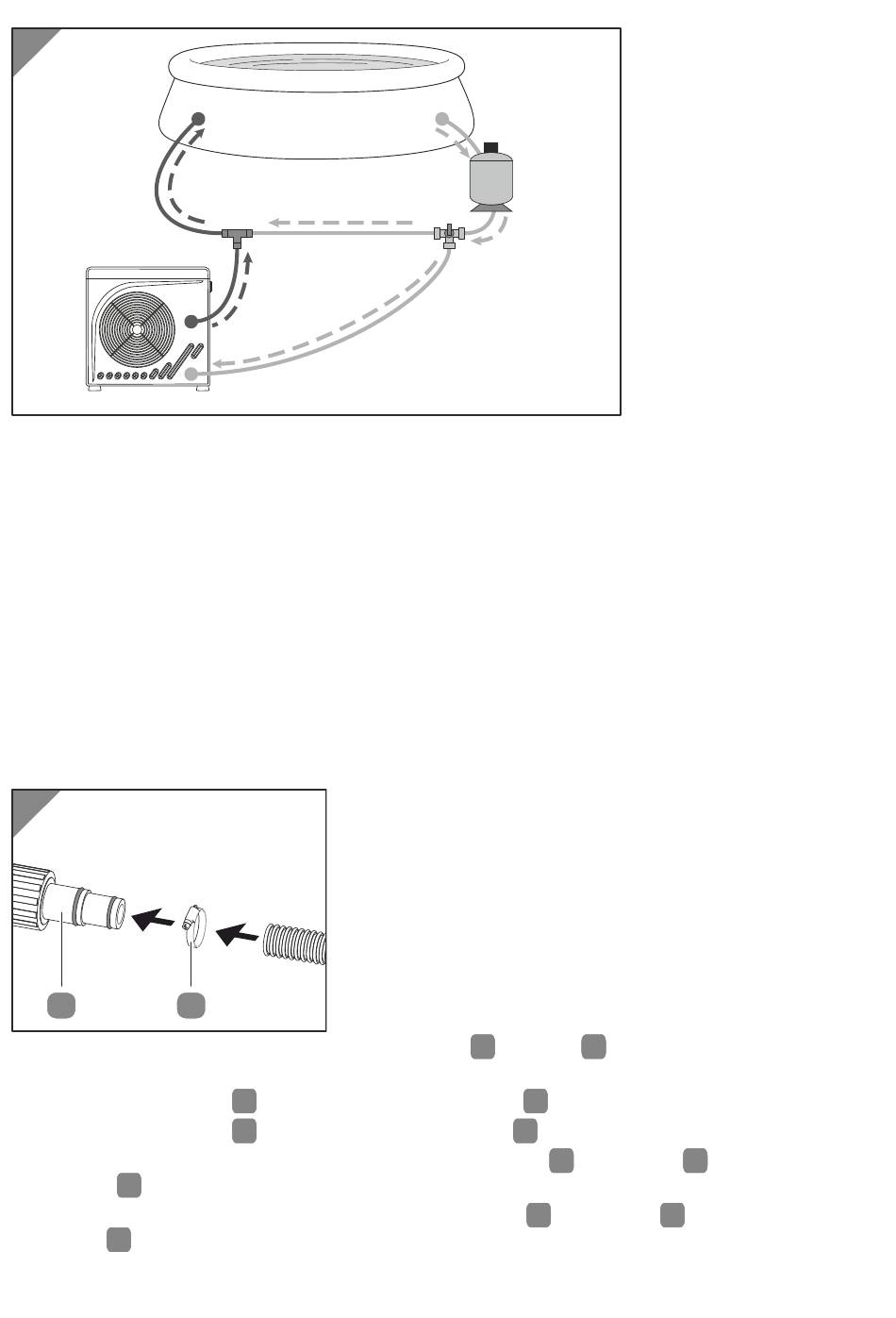

3. Nainstalujte hadice od zařízení na úpravu vody k místu instalace tepelného čerpadla (viz obr.
F).
Dbejte na to, aby žádná potrubí vedená k tepelnému čerpadlu nebyla napnutá a nebránila
volnému průchodu.
4. Nainstalujte přívod pro napájení tepelného čerpadla (viz kapitola „Technické údaje").
Používejte prodlužovací kabel nebo zásuvku vhodné třídy ochrany pro podmínky prostředí
připojených dílů!
Je připraveno místo instalace.

Instalace

Montáž adaptéru na konce hadice
1
2
1. Vyčistěte připojovací místa tepelného čerpadla
od hrubých nečistot.
2. Našroubujte adaptér
3. Našroubujte adaptér
4. Upevněte konec hadice odtoku pomocí hadicové spony
výstupu 6 (viz obr. 1).
5. Spojte konec hadice přívodu pomocí hadicové spony
vstupu 7 (viz obr. 1).
Adaptéry jsou namontovány na koncích hadice.
3
2 na přípojku vody na výstupu
2 na přípojku vody na vstupu
1 , adaptér 2 a konce hadic vodního potrubí
6 .
7 .
3 adaptérem
3 adaptérem
2 na přípojce vody na
2 na přípojce vody na
101
