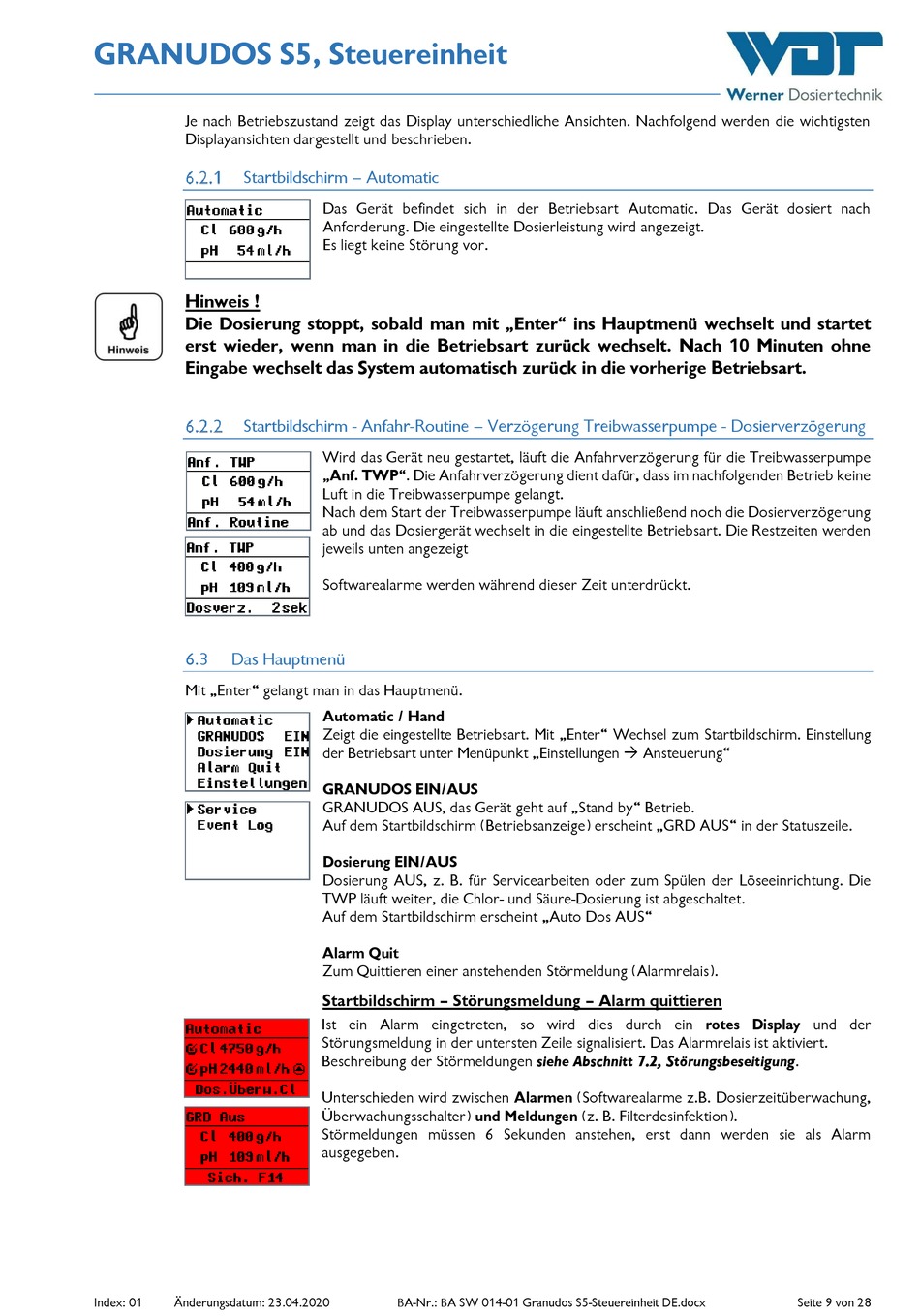

GRANUDOS S5, Steuereinheit
Je nach Betriebszustand zeigt das Display unterschiedliche Ansichten. Nachfolgend werden die wichtigsten
Displayansichten dargestellt und beschrieben.
Startbildschirm – Automatic
Hinweis !
Die Dosierung stoppt, sobald man mit „Enter" ins Hauptmenü wechselt und startet
erst wieder, wenn man in die Betriebsart zurück wechselt. Nach 10 Minuten ohne
Eingabe wechselt das System automatisch zurück in die vorherige Betriebsart.
Startbildschirm - Anfahr-Routine – Verzögerung Treibwasserpumpe - Dosierverzögerung
6.3
Das Hauptmenü
Mit „Enter" gelangt man in das Hauptmenü.
Index: 01
Änderungsdatum: 23.04.2020
Das Gerät befindet sich in der Betriebsart Automatic. Das Gerät dosiert nach
Anforderung. Die eingestellte Dosierleistung wird angezeigt.
Es liegt keine Störung vor.
Wird das Gerät neu gestartet, läuft die Anfahrverzögerung für die Treibwasserpumpe
„Anf. TWP". Die Anfahrverzögerung dient dafür, dass im nachfolgenden Betrieb keine
Luft in die Treibwasserpumpe gelangt.
Nach dem Start der Treibwasserpumpe läuft anschließend noch die Dosierverzögerung
ab und das Dosiergerät wechselt in die eingestellte Betriebsart. Die Restzeiten werden
jeweils unten angezeigt
Softwarealarme werden während dieser Zeit unterdrückt.
Automatic / Hand
Zeigt die eingestellte Betriebsart. Mit „Enter" Wechsel zum Startbildschirm. Einstellung
der Betriebsart unter Menüpunkt „Einstellungen Ansteuerung"
GRANUDOS EIN/AUS
GRANUDOS AUS, das Gerät geht auf „Stand by" Betrieb.
Auf dem Startbildschirm (Betriebsanzeige) erscheint „GRD AUS" in der Statuszeile.
Dosierung EIN/AUS
Dosierung AUS, z. B. für Servicearbeiten oder zum Spülen der Löseeinrichtung. Die
TWP läuft weiter, die Chlor- und Säure-Dosierung ist abgeschaltet.
Auf dem Startbildschirm erscheint „Auto Dos AUS"
Alarm Quit
Zum Quittieren einer anstehenden Störmeldung (Alarmrelais).
Startbildschirm – Störungsmeldung – Alarm quittieren
Ist ein Alarm eingetreten, so wird dies durch ein rotes Display und der
Störungsmeldung in der untersten Zeile signalisiert. Das Alarmrelais ist aktiviert.
Beschreibung der Störmeldungen siehe Abschnitt 7.2, Störungsbeseitigung.
Unterschieden wird zwischen Alarmen (Softwarealarme z.B. Dosierzeitüberwachung,
Überwachungsschalter) und Meldungen (z. B. Filterdesinfektion).
Störmeldungen müssen 6 Sekunden anstehen, erst dann werden sie als Alarm
ausgegeben.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
Seite 9 von 28
