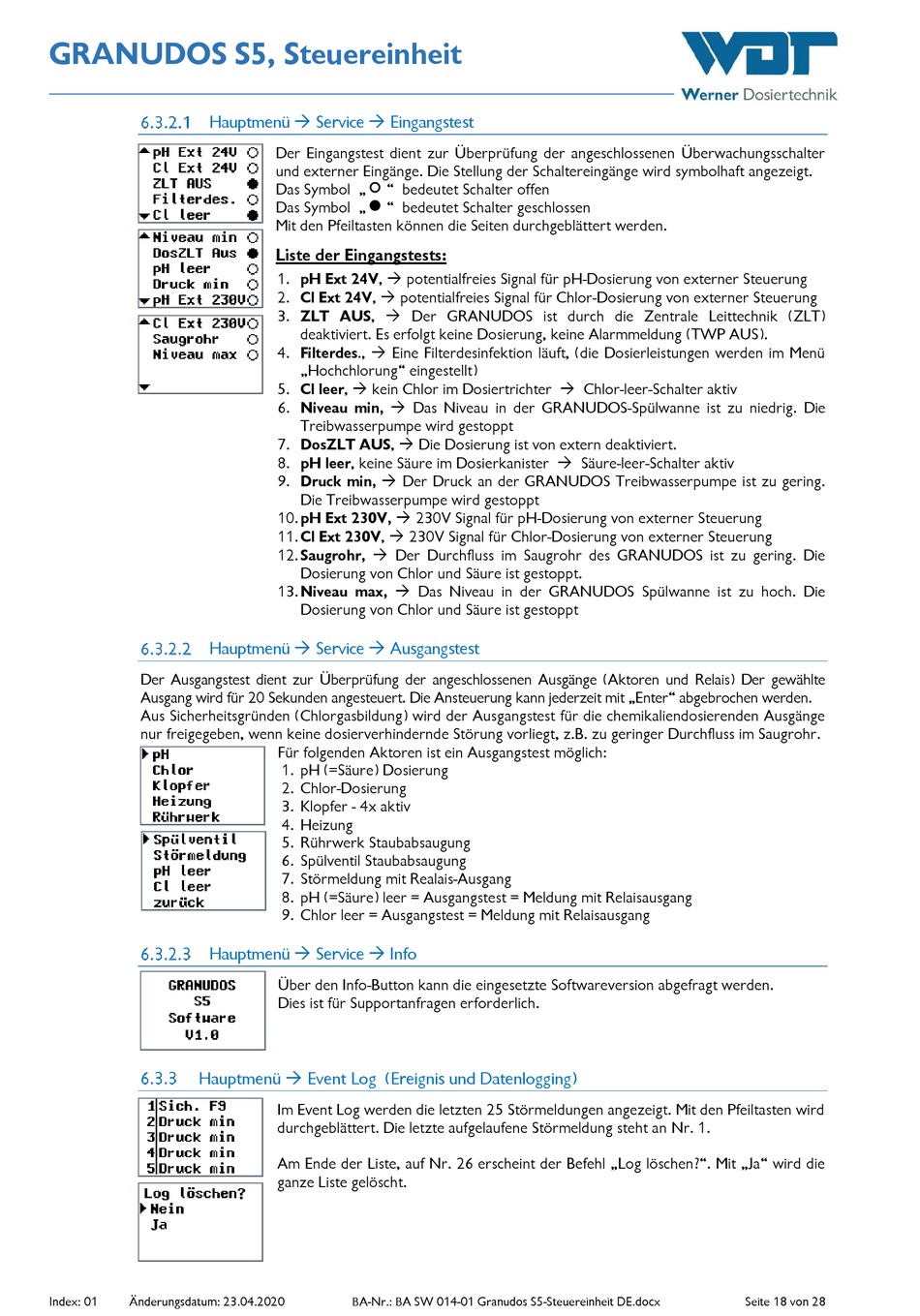

GRANUDOS S5, Steuereinheit
Hauptmenü  Service  Eingangstest
Hauptmenü  Service  Ausgangstest
Der Ausgangstest dient zur Überprüfung der angeschlossenen Ausgänge (Aktoren und Relais) Der gewählte
Ausgang wird für 20 Sekunden angesteuert. Die Ansteuerung kann jederzeit mit „Enter" abgebrochen werden.
Aus Sicherheitsgründen (Chlorgasbildung) wird der Ausgangstest für die chemikaliendosierenden Ausgänge
nur freigegeben, wenn keine dosierverhindernde Störung vorliegt, z.B. zu geringer Durchfluss im Saugrohr.
Hauptmenü  Service  Info
Hauptmenü  Event Log (Ereignis und Datenlogging)
Index: 01 Änderungsdatum: 23.04.2020
Der Eingangstest dient zur Überprüfung der angeschlossenen Überwachungsschalter
und externer Eingänge. Die Stellung der Schaltereingänge wird symbolhaft angezeigt.
Das Symbol „ " bedeutet Schalter offen
Das Symbol „ " bedeutet Schalter geschlossen
Mit den Pfeiltasten können die Seiten durchgeblättert werden.
Liste der Eingangstests:
1. pH Ext 24V,  potentialfreies Signal für pH-Dosierung von externer Steuerung
2. Cl Ext 24V,  potentialfreies Signal für Chlor-Dosierung von externer Steuerung
3. ZLT AUS,  Der GRANUDOS ist durch die Zentrale Leittechnik (ZLT)
deaktiviert. Es erfolgt keine Dosierung, keine Alarmmeldung (TWP AUS).
4. Filterdes.,  Eine Filterdesinfektion läuft, (die Dosierleistungen werden im Menü
„Hochchlorung" eingestellt)
5. Cl leer,  kein Chlor im Dosiertrichter  Chlor-leer-Schalter aktiv
6. Niveau min,  Das Niveau in der GRANUDOS-Spülwanne ist zu niedrig. Die
Treibwasserpumpe wird gestoppt
7. DosZLT AUS,  Die Dosierung ist von extern deaktiviert.
8. pH leer, keine Säure im Dosierkanister  Säure-leer-Schalter aktiv
9. Druck min,  Der Druck an der GRANUDOS Treibwasserpumpe ist zu gering.
Die Treibwasserpumpe wird gestoppt
10. pH Ext 230V,  230V Signal für pH-Dosierung von externer Steuerung
11. Cl Ext 230V,  230V Signal für Chlor-Dosierung von externer Steuerung
12. Saugrohr,  Der Durchfluss im Saugrohr des GRANUDOS ist zu gering. Die
Dosierung von Chlor und Säure ist gestoppt.
13. Niveau max,  Das Niveau in der GRANUDOS Spülwanne ist zu hoch. Die
Dosierung von Chlor und Säure ist gestoppt
Für folgenden Aktoren ist ein Ausgangstest möglich:
1. pH (=Säure) Dosierung
2. Chlor-Dosierung
3. Klopfer - 4x aktiv
4. Heizung
5. Rührwerk Staubabsaugung
6. Spülventil Staubabsaugung
7. Störmeldung mit Realais-Ausgang
8. pH (=Säure) leer = Ausgangstest = Meldung mit Relaisausgang
9. Chlor leer = Ausgangstest = Meldung mit Relaisausgang
Über den Info-Button kann die eingesetzte Softwareversion abgefragt werden.
Dies ist für Supportanfragen erforderlich.
Im Event Log werden die letzten 25 Störmeldungen angezeigt. Mit den Pfeiltasten wird
durchgeblättert. Die letzte aufgelaufene Störmeldung steht an Nr. 1.
Am Ende der Liste, auf Nr. 26 erscheint der Befehl „Log löschen?". Mit „Ja" wird die
ganze Liste gelöscht.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx Seite 18 von 28
