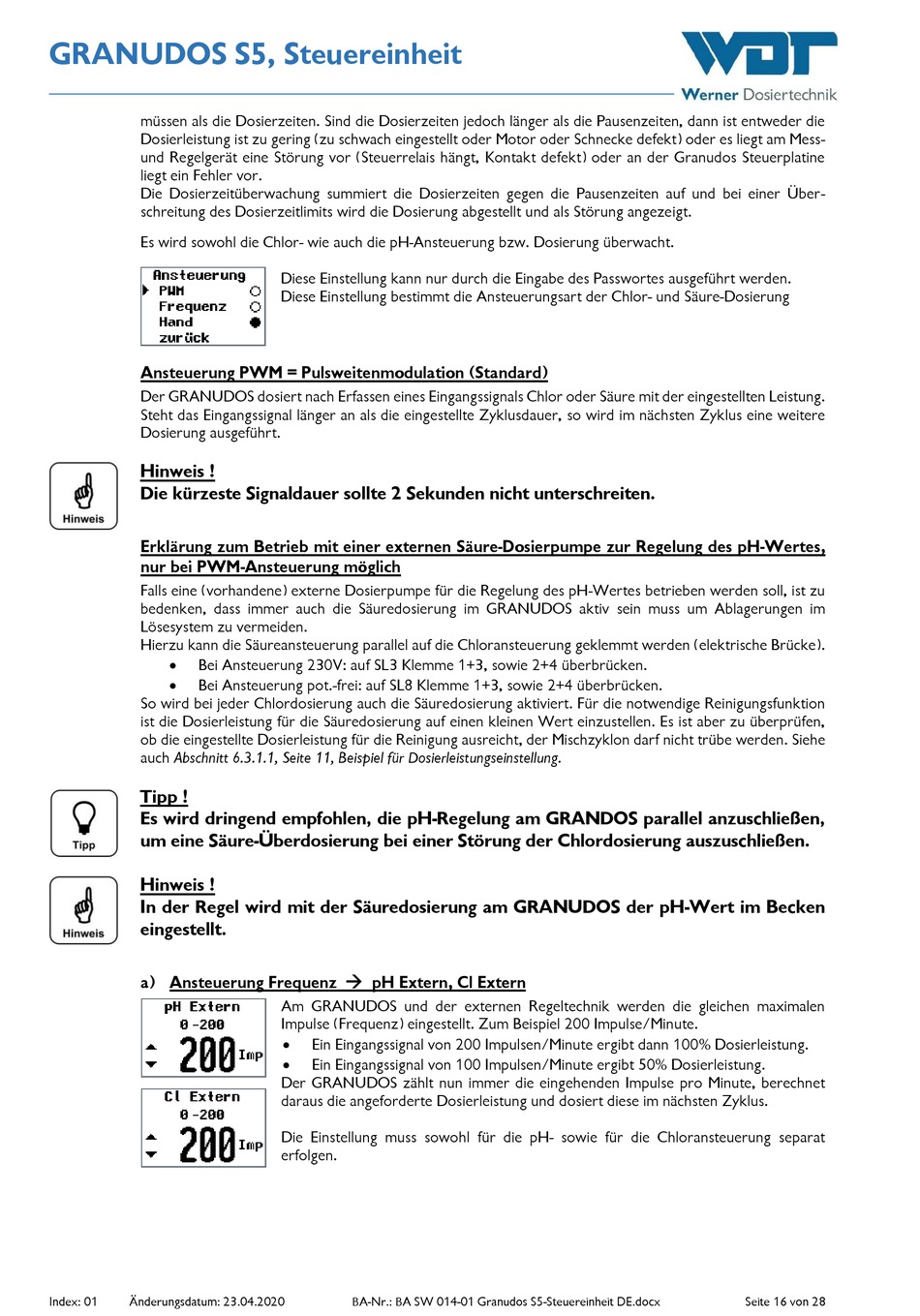

GRANUDOS S5, Steuereinheit
müssen als die Dosierzeiten. Sind die Dosierzeiten jedoch länger als die Pausenzeiten, dann ist entweder die
Dosierleistung ist zu gering (zu schwach eingestellt oder Motor oder Schnecke defekt) oder es liegt am Mess-
und Regelgerät eine Störung vor (Steuerrelais hängt, Kontakt defekt) oder an der Granudos Steuerplatine
liegt ein Fehler vor.
Die Dosierzeitüberwachung summiert die Dosierzeiten gegen die Pausenzeiten auf und bei einer Über-
schreitung des Dosierzeitlimits wird die Dosierung abgestellt und als Störung angezeigt.
Es wird sowohl die Chlor- wie auch die pH-Ansteuerung bzw. Dosierung überwacht.
Ansteuerung PWM = Pulsweitenmodulation (Standard)
Der GRANUDOS dosiert nach Erfassen eines Eingangssignals Chlor oder Säure mit der eingestellten Leistung.
Steht das Eingangssignal länger an als die eingestellte Zyklusdauer, so wird im nächsten Zyklus eine weitere
Dosierung ausgeführt.
Hinweis !
Die kürzeste Signaldauer sollte 2 Sekunden nicht unterschreiten.
Erklärung zum Betrieb mit einer externen Säure-Dosierpumpe zur Regelung des pH-Wertes,
nur bei PWM-Ansteuerung möglich
Falls eine (vorhandene) externe Dosierpumpe für die Regelung des pH-Wertes betrieben werden soll, ist zu
bedenken, dass immer auch die Säuredosierung im GRANUDOS aktiv sein muss um Ablagerungen im
Lösesystem zu vermeiden.
Hierzu kann die Säureansteuerung parallel auf die Chloransteuerung geklemmt werden (elektrische Brücke).
Bei Ansteuerung 230V: auf SL3 Klemme 1+3, sowie 2+4 überbrücken.
Bei Ansteuerung pot.-frei: auf SL8 Klemme 1+3, sowie 2+4 überbrücken.
So wird bei jeder Chlordosierung auch die Säuredosierung aktiviert. Für die notwendige Reinigungsfunktion
ist die Dosierleistung für die Säuredosierung auf einen kleinen Wert einzustellen. Es ist aber zu überprüfen,
ob die eingestellte Dosierleistung für die Reinigung ausreicht, der Mischzyklon darf nicht trübe werden. Siehe
auch Abschnitt 6.3.1.1, Seite 11, Beispiel für Dosierleistungseinstellung.
Tipp !
Es wird dringend empfohlen, die pH-Regelung am GRANDOS parallel anzuschließen,
um eine Säure-Überdosierung bei einer Störung der Chlordosierung auszuschließen.
Hinweis !
In der Regel wird mit der Säuredosierung am GRANUDOS der pH-Wert im Becken
eingestellt.
a) Ansteuerung Frequenz pH Extern, Cl Extern
Index: 01
Änderungsdatum: 23.04.2020
Diese Einstellung kann nur durch die Eingabe des Passwortes ausgeführt werden.
Diese Einstellung bestimmt die Ansteuerungsart der Chlor- und Säure-Dosierung
Am GRANUDOS und der externen Regeltechnik werden die gleichen maximalen
Impulse (Frequenz) eingestellt. Zum Beispiel 200 Impulse/Minute.
Ein Eingangssignal von 200 Impulsen/Minute ergibt dann 100% Dosierleistung.
Ein Eingangssignal von 100 Impulsen/Minute ergibt 50% Dosierleistung.
Der GRANUDOS zählt nun immer die eingehenden Impulse pro Minute, berechnet
daraus die angeforderte Dosierleistung und dosiert diese im nächsten Zyklus.
Die Einstellung muss sowohl für die pH- sowie für die Chloransteuerung separat
erfolgen.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
Seite 16 von 28
