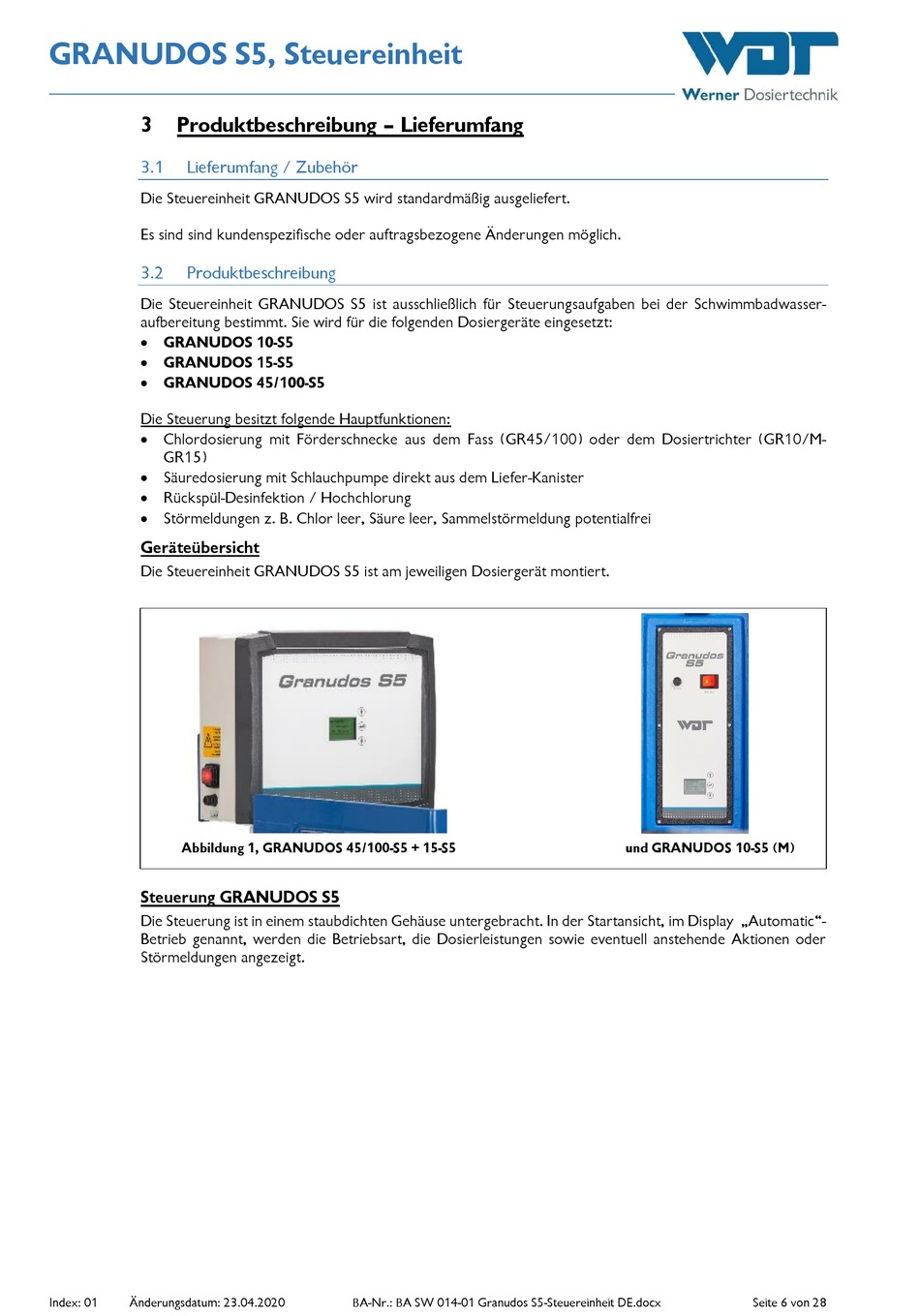

GRANUDOS S5, Steuereinheit
3
Produktbeschreibung – Lieferumfang
3.1
Lieferumfang / Zubehör
Die Steuereinheit GRANUDOS S5 wird standardmäßig ausgeliefert.
Es sind sind kundenspezifische oder auftragsbezogene Änderungen möglich.
3.2
Produktbeschreibung
Die Steuereinheit GRANUDOS S5 ist ausschließlich für Steuerungsaufgaben bei der Schwimmbadwasser-
aufbereitung bestimmt. Sie wird für die folgenden Dosiergeräte eingesetzt:
GRANUDOS 10-S5
GRANUDOS 15-S5
GRANUDOS 45/100-S5
Die Steuerung besitzt folgende Hauptfunktionen:
Chlordosierung mit Förderschnecke aus dem Fass (GR45/100) oder dem Dosiertrichter (GR10/M-
GR15)
Säuredosierung mit Schlauchpumpe direkt aus dem Liefer-Kanister
Rückspül-Desinfektion / Hochchlorung
Störmeldungen z. B. Chlor leer, Säure leer, Sammelstörmeldung potentialfrei
Geräteübersicht
Die Steuereinheit GRANUDOS S5 ist am jeweiligen Dosiergerät montiert.
Abbildung 1, GRANUDOS 45/100-S5 + 15-S5
Steuerung GRANUDOS S5
Die Steuerung ist in einem staubdichten Gehäuse untergebracht. In der Startansicht, im Display „Automatic"-
Betrieb genannt, werden die Betriebsart, die Dosierleistungen sowie eventuell anstehende Aktionen oder
Störmeldungen angezeigt.
Index: 01
Änderungsdatum: 23.04.2020
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
und GRANUDOS 10-S5 (M)
Seite 6 von 28
