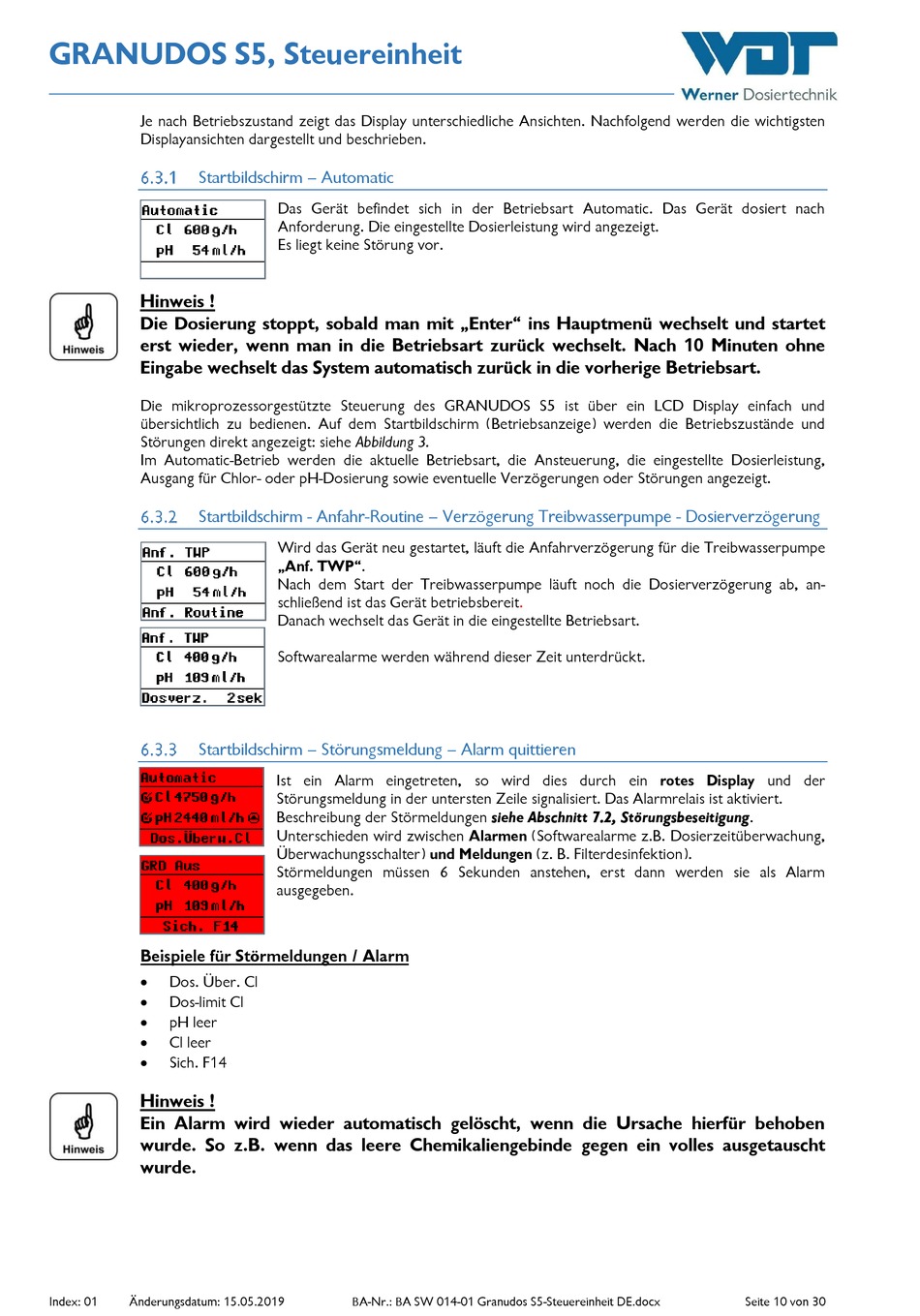

GRANUDOS S5, Steuereinheit
Je nach Betriebszustand zeigt das Display unterschiedliche Ansichten. Nachfolgend werden die wichtigsten
Displayansichten dargestellt und beschrieben.
Startbildschirm – Automatic
Hinweis !
Die Dosierung stoppt, sobald man mit „Enter" ins Hauptmenü wechselt und startet
erst wieder, wenn man in die Betriebsart zurück wechselt. Nach 10 Minuten ohne
Eingabe wechselt das System automatisch zurück in die vorherige Betriebsart.
Die mikroprozessorgestützte Steuerung des GRANUDOS S5 ist über ein LCD Display einfach und
übersichtlich zu bedienen. Auf dem Startbildschirm (Betriebsanzeige) werden die Betriebszustände und
Störungen direkt angezeigt: siehe Abbildung 3.
Im Automatic-Betrieb werden die aktuelle Betriebsart, die Ansteuerung, die eingestellte Dosierleistung,
Ausgang für Chlor- oder pH-Dosierung sowie eventuelle Verzögerungen oder Störungen angezeigt.
Startbildschirm - Anfahr-Routine – Verzögerung Treibwasserpumpe - Dosierverzögerung
Startbildschirm – Störungsmeldung – Alarm quittieren
Beispiele für Störmeldungen / Alarm
Dos. Über. Cl
Dos-limit Cl
pH leer
Cl leer
Sich. F14
Hinweis !
Ein Alarm wird wieder automatisch gelöscht, wenn die Ursache hierfür behoben
wurde. So z.B. wenn das leere Chemikaliengebinde gegen ein volles ausgetauscht
wurde.
Index: 01
Änderungsdatum: 15.05.2019
Das Gerät befindet sich in der Betriebsart Automatic. Das Gerät dosiert nach
Anforderung. Die eingestellte Dosierleistung wird angezeigt.
Es liegt keine Störung vor.
Wird das Gerät neu gestartet, läuft die Anfahrverzögerung für die Treibwasserpumpe
„Anf. TWP".
Nach dem Start der Treibwasserpumpe läuft noch die Dosierverzögerung ab, an-
schließend ist das Gerät
betriebsbereit.
Danach wechselt das Gerät in die eingestellte Betriebsart.
Softwarealarme werden während dieser Zeit unterdrückt.
Ist ein Alarm eingetreten, so wird dies durch ein rotes Display und der
Störungsmeldung in der untersten Zeile signalisiert. Das Alarmrelais ist aktiviert.
Beschreibung der Störmeldungen siehe Abschnitt 7.2, Störungsbeseitigung.
Unterschieden wird zwischen Alarmen (Softwarealarme z.B. Dosierzeitüberwachung,
Überwachungsschalter) und Meldungen (z. B. Filterdesinfektion).
Störmeldungen müssen 6 Sekunden anstehen, erst dann werden sie als Alarm
ausgegeben.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
Seite 10 von 30
