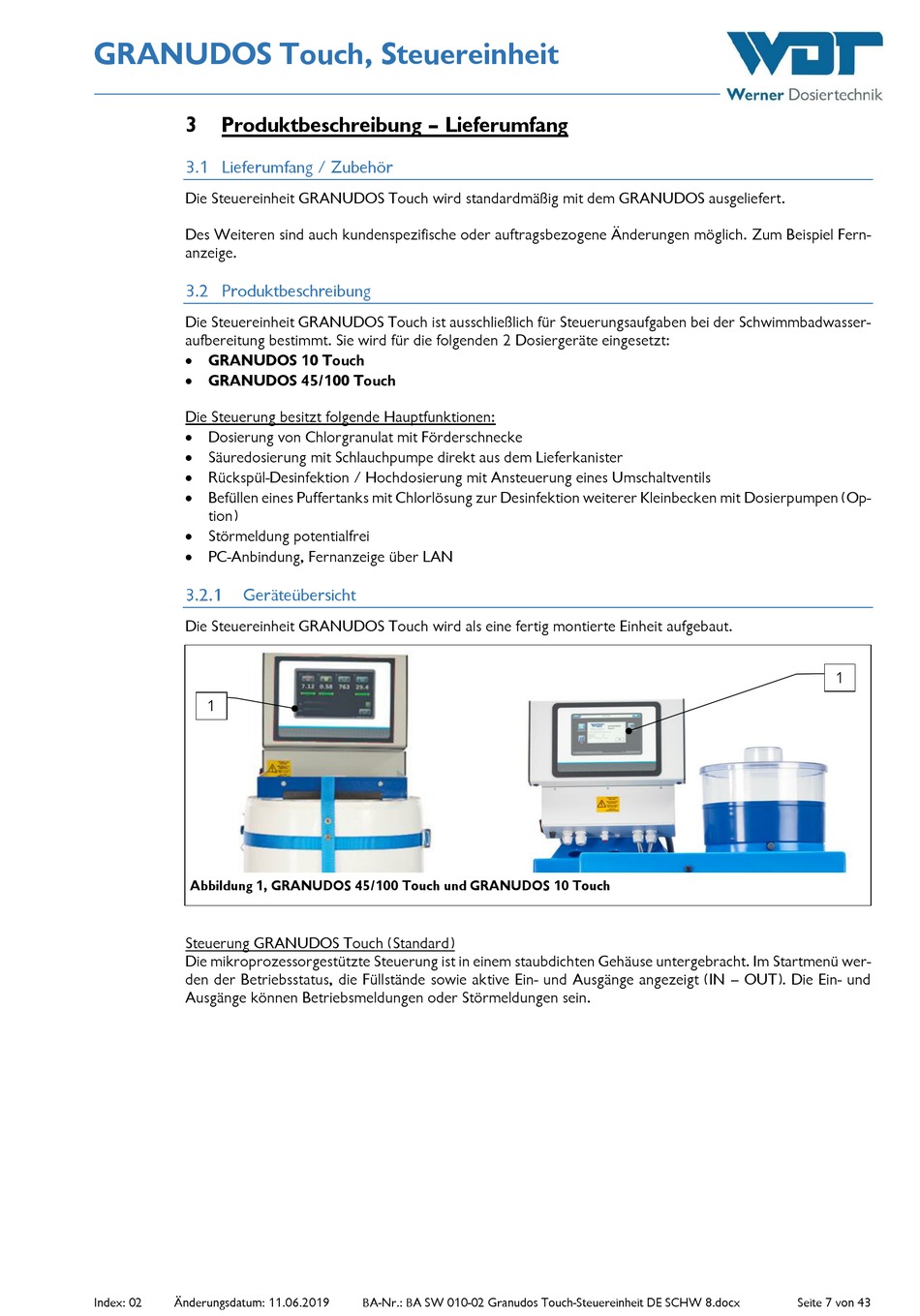

GRANUDOS Touch, Steuereinheit
3
Produktbeschreibung – Lieferumfang
3.1 Lieferumfang / Zubehör
Die Steuereinheit GRANUDOS Touch wird standardmäßig mit dem GRANUDOS ausgeliefert.
Des Weiteren sind auch kundenspezifische oder auftragsbezogene Änderungen möglich. Zum Beispiel Fern-
anzeige.
3.2 Produktbeschreibung
Die Steuereinheit GRANUDOS Touch ist ausschließlich für Steuerungsaufgaben bei der Schwimmbadwasser-
aufbereitung bestimmt. Sie wird für die folgenden 2 Dosiergeräte eingesetzt:
GRANUDOS 10 Touch
GRANUDOS 45/100 Touch
Die Steuerung besitzt folgende Hauptfunktionen:
Dosierung von Chlorgranulat mit Förderschnecke
Säuredosierung mit Schlauchpumpe direkt aus dem Lieferkanister
Rückspül-Desinfektion / Hochdosierung mit Ansteuerung eines Umschaltventils
Befüllen eines Puffertanks mit Chlorlösung zur Desinfektion weiterer Kleinbecken mit Dosierpumpen (Op-
tion)
Störmeldung potentialfrei
PC-Anbindung, Fernanzeige über LAN
Geräteübersicht
Die Steuereinheit GRANUDOS Touch wird als eine fertig montierte Einheit aufgebaut.
1
Abbildung 1, GRANUDOS 45/100 Touch und GRANUDOS 10 Touch
Steuerung GRANUDOS Touch (Standard)
Die mikroprozessorgestützte Steuerung ist in einem staubdichten Gehäuse untergebracht. Im Startmenü wer-
den der Betriebsstatus, die Füllstände sowie aktive Ein- und Ausgänge angezeigt (IN – OUT). Die Ein- und
Ausgänge können Betriebsmeldungen oder Störmeldungen sein.
Index: 02
Änderungsdatum: 11.06.2019
BA-Nr.: BA SW 010-02 Granudos Touch-Steuereinheit DE SCHW 8.docx
1
Seite 7 von 43
