Montage - Maxxus MTX 8.2 Bedienungsanleitung Und Montageanleitung

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern,
etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

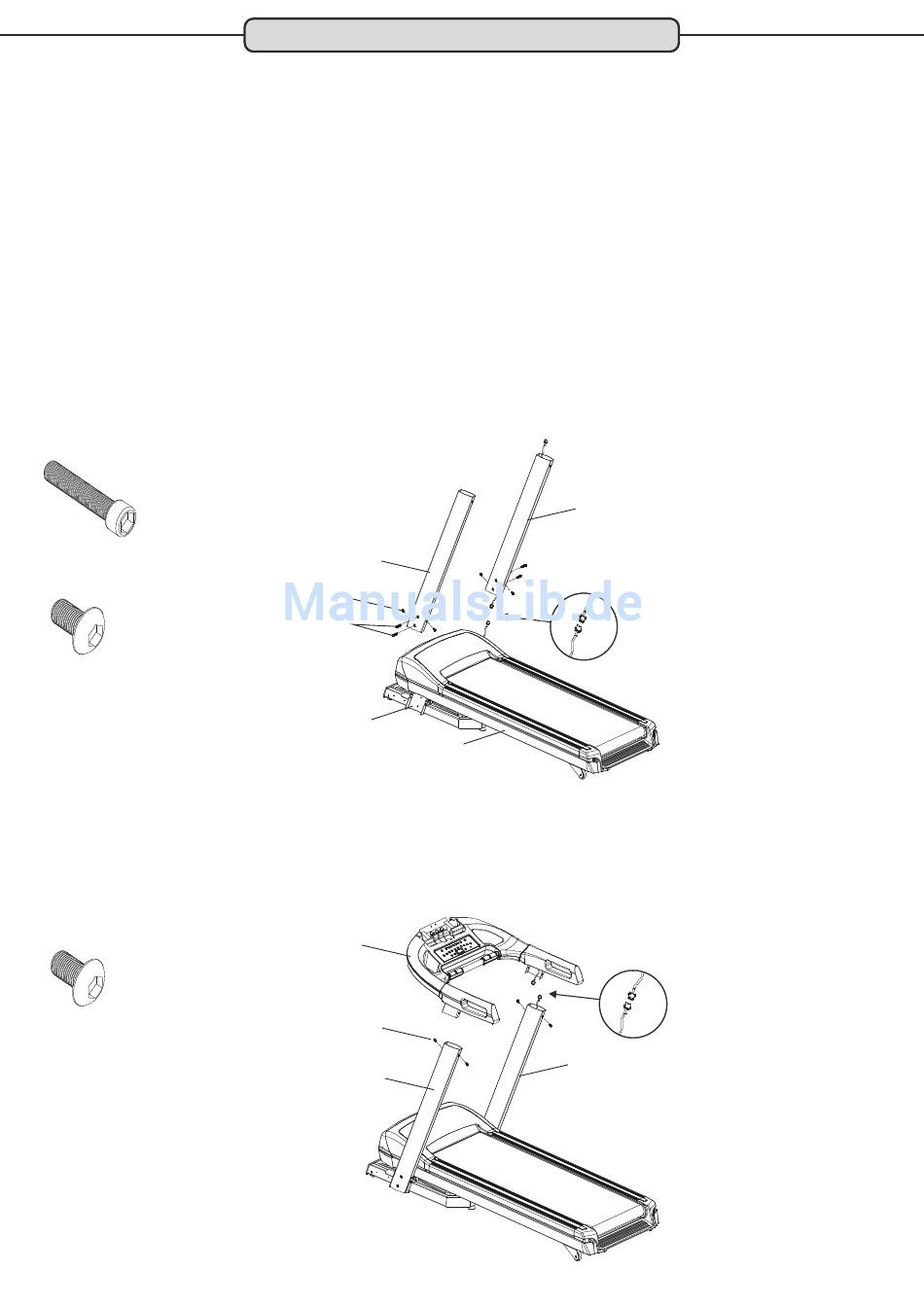

Schritt 1:
Verbinden Sie das Kabel, das unten aus dem rechten Seitenrahmen ragt mit dem Kabel, das aus der rechten Aufnahme
des Basisrahmens ragt.
Setzen Sie dann den rechten Seitenrahmen in die rechte Aufnahme des Basisrahmens und befestigen ihn seitlich mit
zwei Inbusschrauben M8x40 und je einer Inbusschraube M8x15 von vorne und hinten.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Setzen Sie dann den linken Seitenrahmen in die linke Aufnahme des Basisrahmens und befestigen Sie ihn auf die
gleiche Weise wie zuvor den rechten Seitenrahmen.
Inbusschraube
M8x40
4 Stück
Inbusschraube
M8x15
4 Stück
Schritt 2:
Verbinden Sie das Kabel, das aus der rechten Aufnahme des Cockpitrahmens ragt mit dem Kabel, das oben aus dem
rechten Seitenrahmen ragt. Setzen Sie dann die beiden Aufnahmen des Cockpitrahmens von oben in die Seitenrahmen
ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie nun den Cockpitrahmen mit je einer Inbusschraube M8x15 von vorn und hinten an den beiden
Seitenrahmen.
Inbusschraube
M8x15
4 Stück
linker Seitenrahmen
Inbusschraube M8x15
Inbusschraube M8x40
linke Aufnahme
Basisrahmen
Basisrahmen
Cockpitrahmen
Inbusschraube M8x15
linker Seitenrahmen

Montage

rechter Seitenrahmen
rechter Seitenrahmen
5
