Produktbeschreibung
3.1
Produktaufbau
Der Sensor besteht aus folgenden Funktionseinheiten:
• Membrankappe (Messkammer mit Membran)
– Trennt das innere amperometrische System vom Medium
– Mit widerstandsfähiger PVDF-Membran und Überdruckventil
– Sorgt für einen definierten und gleichbleibenden Elektrolytfilm zwischen Kathode und
Membran
• Sensorschaft mit
– Großflächiger Anode
– In Kunststoff eingebetteter Kathode
– Eingebettetem Temperatursensor
1
2
3
4
5
1

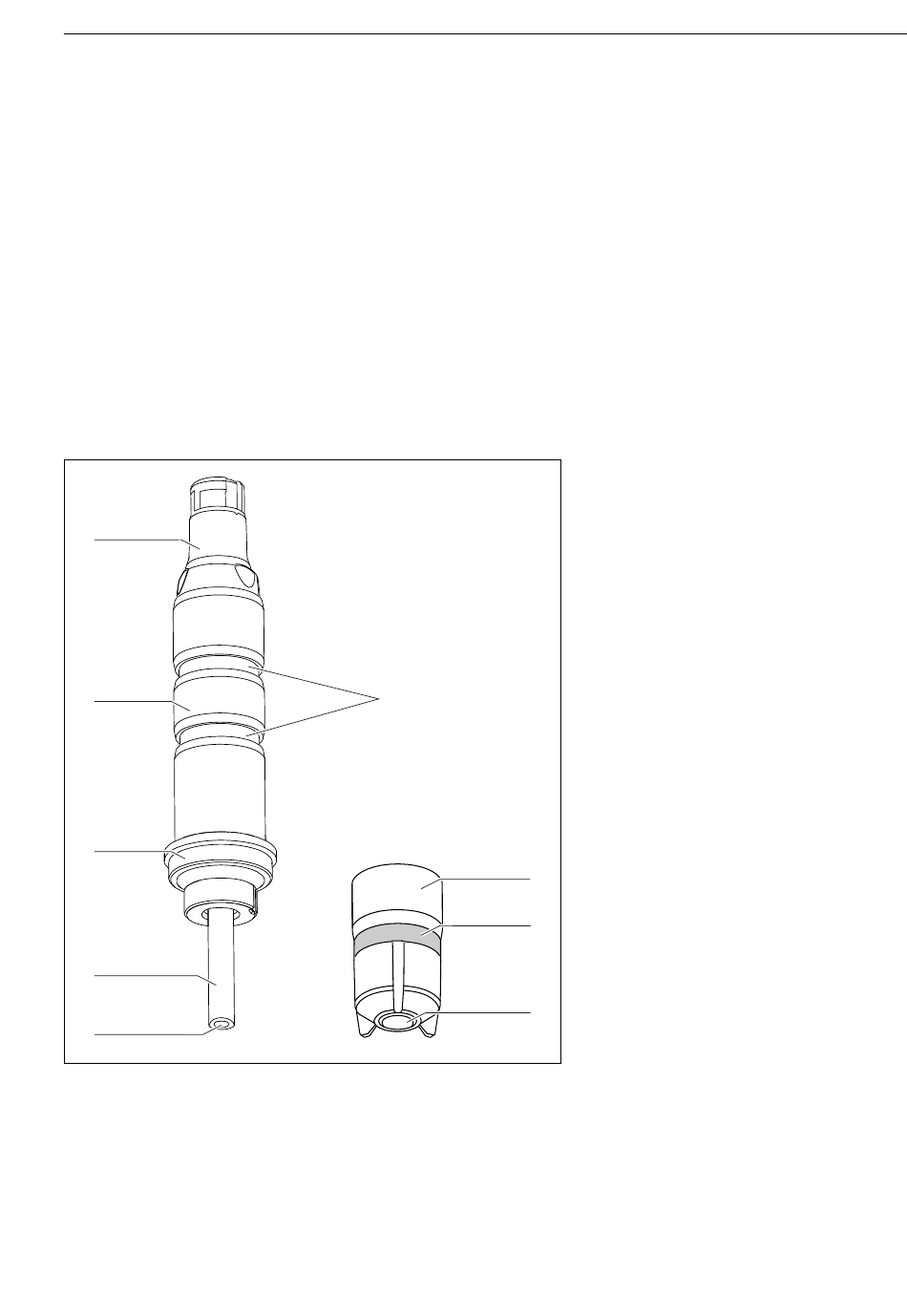

Sensoraufbau
3.1.1
Messprinzip
Die Bestimmung von freiem Chlor erfolgt über hypochlorige Säure nach dem amperometri-
schen Messprinzip.
Die im Medium enthaltene hypochlorige Säure (HOCl) diffundiert durch die Sensormembran
und wird an der Goldkathode zu Chloridionen (Cl
Endress+Hauser
6
7
8
9
A0034227
-
) reduziert. An der Silberanode wird Silber
1
Memosens-Steckkopf
2
Sensorschaft
3
O-Ring
4
Großflächige Anode, Silber/Silberchlorid
5
Goldkathode
6
Nuten für Montageadapter
7
Membrankappe mit schmutzabweisender
Membran
8
Überdruckventil (elastisch)
9
Sensormembran
Produktbeschreibung
7
