CCS51D
6
Elektrischer Anschluss
VORSICHT
L
Gerät unter Spannung
Unsachgemäßer Anschluss kann zu Verletzungen führen!
‣
Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden.
‣
Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss
die Anweisungen dieser Anleitung befolgen.
‣
Vor Beginn der Anschlussarbeiten sicherstellen, dass an keinem Kabel Spannung anliegt.
6.1
Sensor anschließen

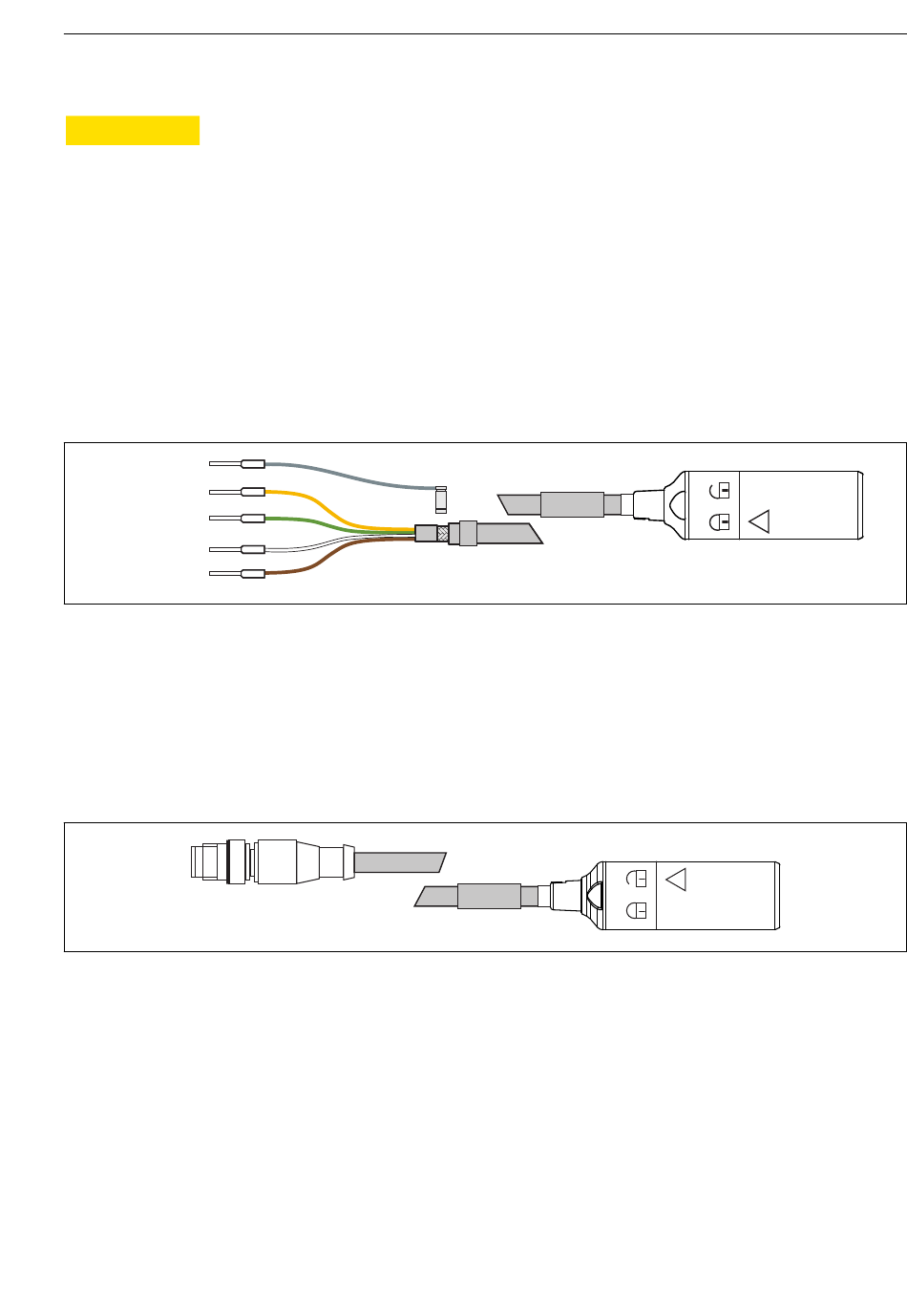

Der elektrische Anschluss an den Messumformer erfolgt über das Messkabel CYK10 oder
CYK20.
GY
GND
YE
Com B
GN
Com A
–
WH
+
BN
13
Messkabel CYK10/CYK20
‣
Zur Kabelverlängerung das Messkabel CYK11 verwenden. Die maximale Kabellänge beträgt
100 m (328 ft).
‣
Um eine hohe Messwertstabilität zu erreichen, die Erdungsschiene (Bestellnummer
51501086) entsprechend der zugehörigen Anleitung installieren.
14
Elektrischer Anschluss, M12-Stecker
6.2
Schutzart sicherstellen
Am ausgelieferten Gerät dürfen nur die in dieser Anleitung beschriebenen mechanischen und
elektrischen Anschlüsse vorgenommen werden, die für die benötigte, bestimmungsgemäße
Anwendung erforderlich sind.
‣
Auf Sorgfalt bei den ausgeführten Arbeiten achten.
Andernfalls können, z. B. infolge weggelassener Abdeckungen oder loser oder nicht ausrei-
chend befestigter Kabel(enden), einzelne für dieses Produkt zugesagte Schutzarten (Dichtig-
keit (IP), elektrische Sicherheit, EMV-Störfestigkeit) nicht mehr garantiert werden.
Endress+Hauser
E
/ Y
N
G
Elektrischer Anschluss
A0024019
A0018861
25
