6.8 Abschließen der Installation des Außengeräts
6.8.1 So schließen Sie die Installation des Außengeräts ab
Referenz für Installateure
48
e Stromversorgung
f Erde
1 2 3

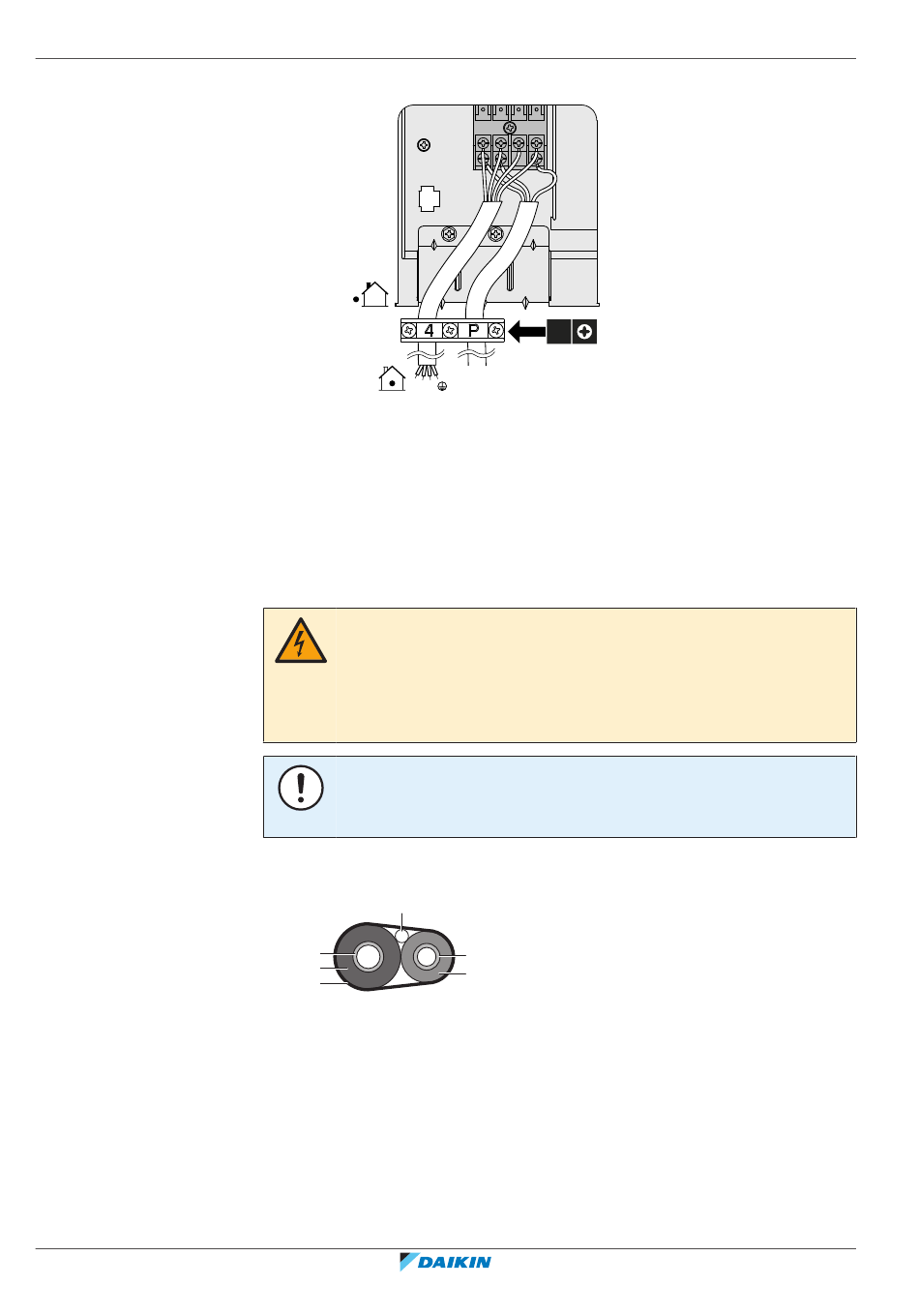

5 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die Verwendung
eines Kreuzschlitzschraubendrehers.
6 Die Schaltkastenabdeckung anbringen.
GEFAHR: STROMSCHLAGGEFAHR
▪
Achten Sie darauf, dass das System korrekt geerdet wird.
▪
Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen.
▪
Erst die Abdeckung des Schaltkastens installieren, bevor Sie die Stromversorgung
einschalten.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem
Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.
1 Kältemittel-Rohrleitung und Verbindungskabel wie folgt isolieren und
befestigen:
c
a
b
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Zielband
2 Die Wartungsblende anbringen.
3×
d
e
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
R32 Split-Baureihen
