So handhaben Sie die Abdeckung des Wartungsanschlusses
6.4.7 So schließen Sie Kältemittelrohre an die Außeneinheit an
6.5 Überprüfen der Kältemittelleitung
6.5.1 Informationen zur Überprüfung der Kältemittelleitung
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-7H – 2019.12

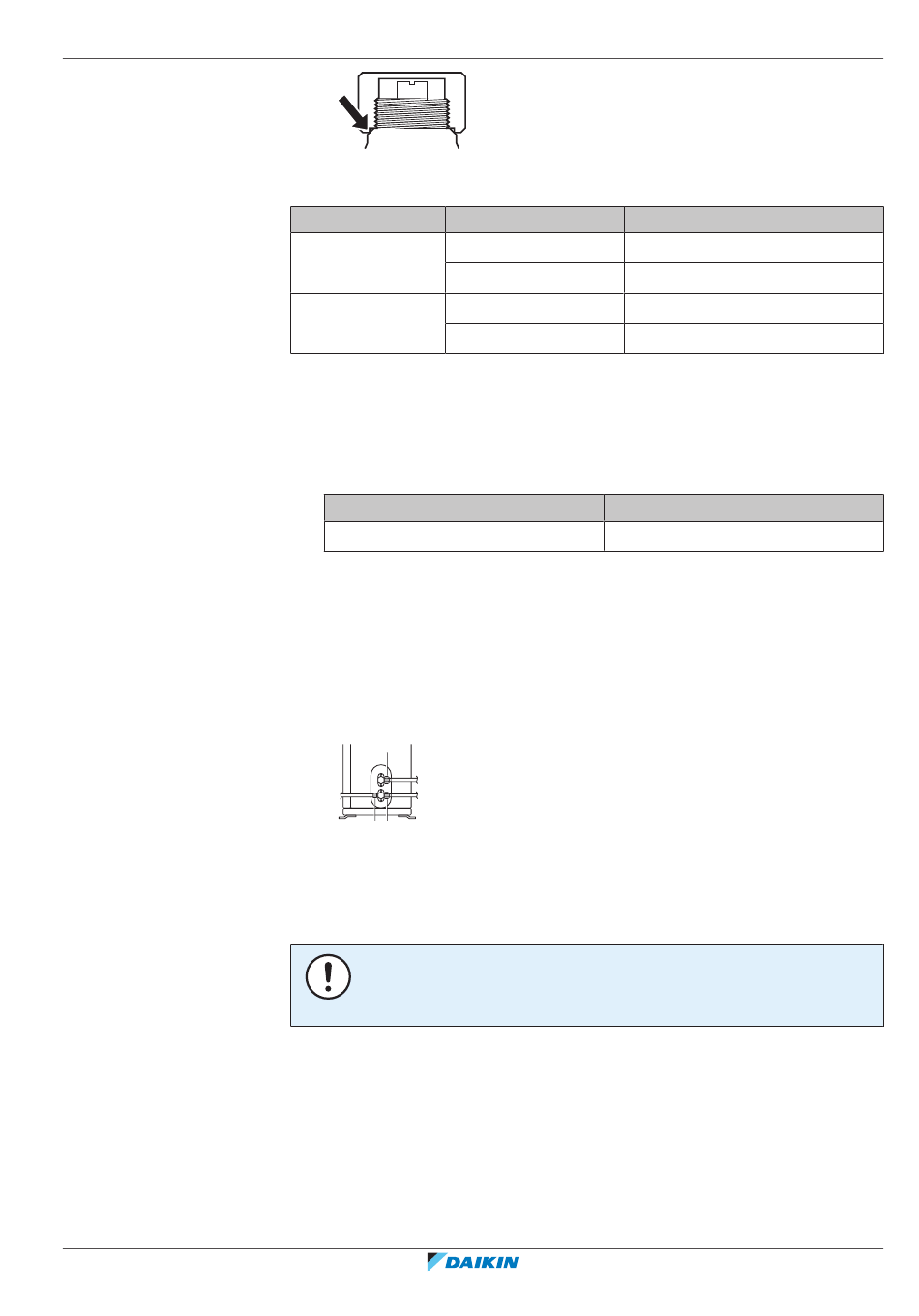

▪ Nach Betätigen des Absperrventils die Schaft-Kappe fest ziehen und prüfen, ob
Kältemittel austritt.

Ventilschaft-Kappe

Flüssigkeits-Seite
Gas-Seite
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein
Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.
▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen
und prüfen, ob Kältemittel austritt.
Element
Kappe des Service-Stutzens
▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten.
▪ Rohrleitungsschutz.
Beschädigung zu schützen.
1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-
Absperrventil der Außeneinheit anschließen.
a
c b
a Flüssigkeits-Absperrventil
b Gas-Absperrventil
c Service-Stutzen
2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas-
Absperrventil der Außeneinheit anschließen.
HINWEIS
Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem
Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.
Die Kältemittelleitungen innerhalb der Außeneinheit wurden werksseitig auf
Undichtigkeiten überprüft. Sie müssen nur die externen Kältemittelleitungen der
Außeneinheit auf Undichtigkeiten überprüfen.
Rohr Ø (mm)
6,4
9,5
12,7
15,9
Die bauseitigen Rohre
6 | Installation
Anzugsdrehmoment (N•m)
22~28
33~39
49~59
61~74
Anzugsdrehmoment (N•m)
11~14
sind gegen physikalische
Referenz für Installateure
37
