6.3.6 So vermeiden Sie ein Kippen des Außengeräts
6.4 Anschließen der Kältemittelleitung
6.4.1 Kältemitteilleitungen anschließen
6.4.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen
Referenz für Installateure
32

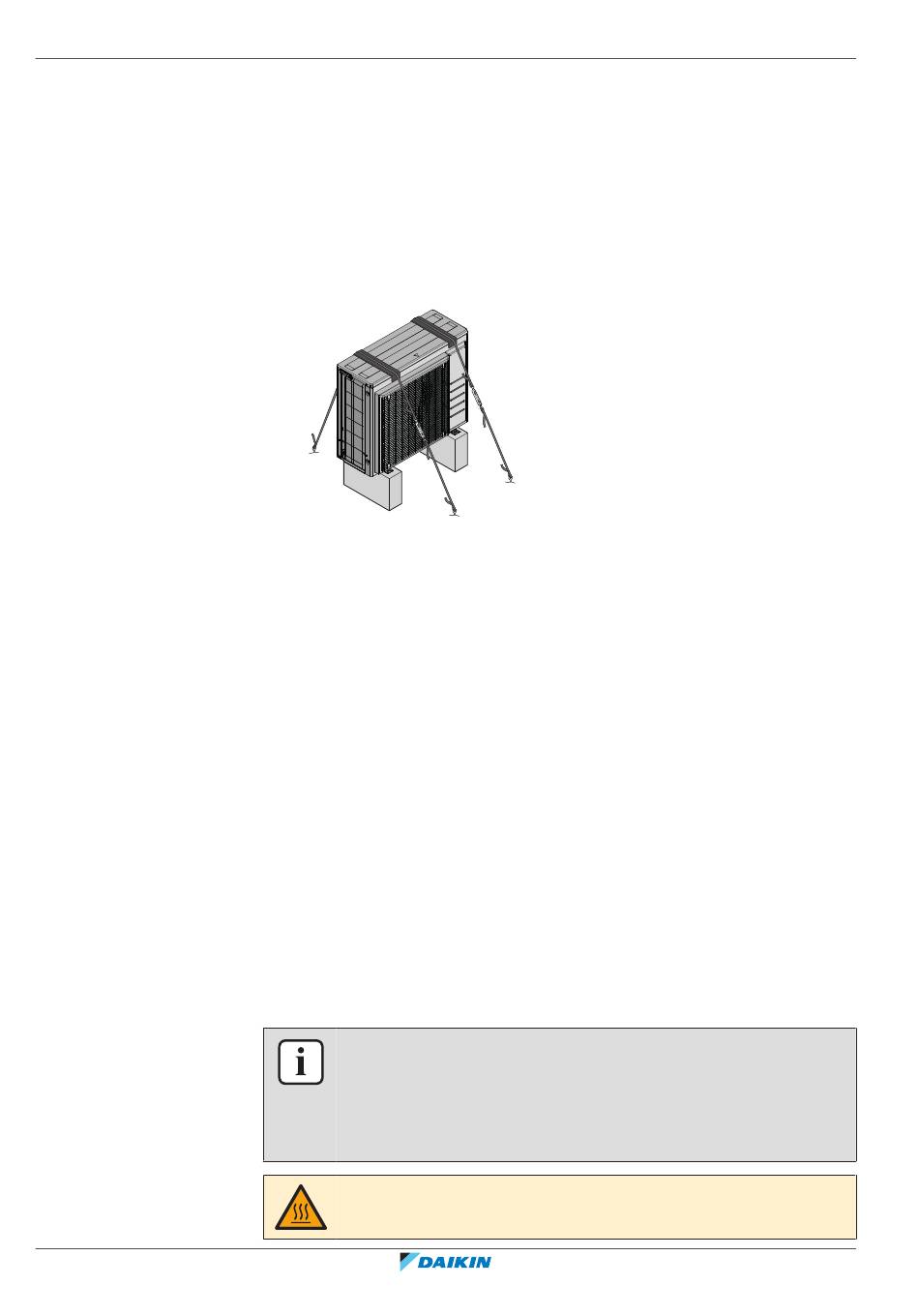

Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum
Kippen gebracht werden könnte, treffen Sie folgende Maßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden Anleitung
beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen die Kabel und
die Außeneinheit, um zu verhindern, dass die Kabel den Lack beschädigen.
4 Befestigen Sie die Kabelenden und ziehen Sie die Kabel fest.
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
- Biegen von Rohren
- Aufdornen des Rohrendes
- Verwendung der Absperrventile
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
den folgenden Kapiteln:
▪
Allgemeine Sicherheitshinweise
▪
Vorbereitung
GEFAHR: VERBRENNUNGSGEFAHR
