5 Inbetriebnahme

(a) Die Elektrik des Gerät entspricht EN/IEC 61000-3-12.
(Festlegung gemäß europäischer/internationaler
technischer Norm für die Grenzen von
Stromoberschwingungen erzeugt von an öffentlichen
Niederspannungssystemen angeschlossenen Anlagen mit
Eingangsströmen von >16 A und ≤75 A pro Phase.)

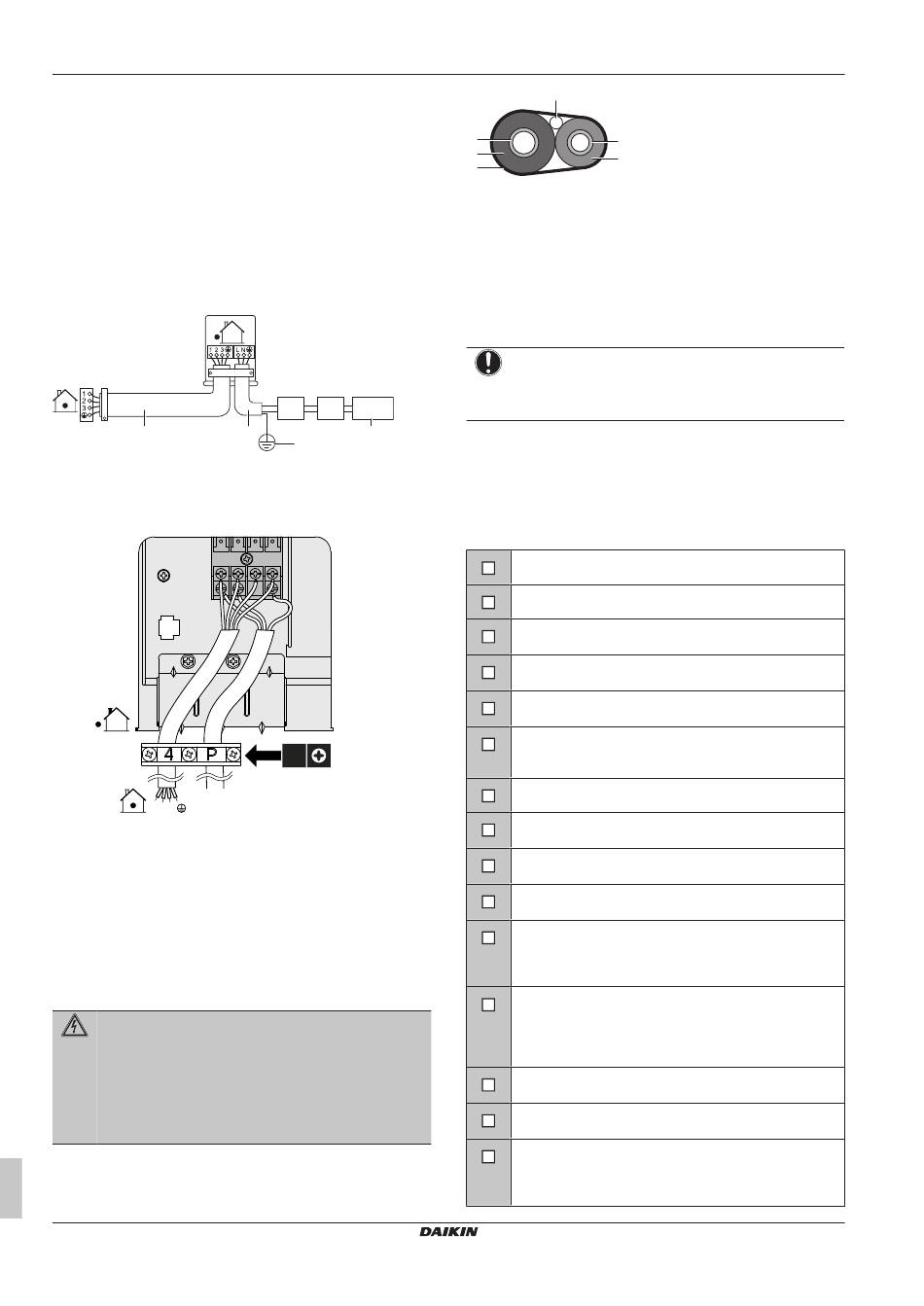

4.5.2 So schließen Sie die elektrischen
Leitungen an die Außeneinheit an
1 Die Schaltkastenabdeckung entfernen.
2 Den Kabelbinder öffnen.
3 Das Verbindungskabel und das Stromversorgungskabel wie
folgt anschließen:
a
a Verbindungskabel
b Stromversorgungskabel
c Hauptschalter
d Fehlerstrom-Schutzschalter
e Stromversorgung
f Erde
1 2 3
4 Ziehen Sie die Klemmenschrauben fest an. Wir empfehlen die
Verwendung eines Kreuzschlitzschraubendrehers.
5 Die Schaltkastenabdeckung anbringen.
4.6 Abschließen der Installation des
Außengeräts
4.6.1 So schließen Sie die Installation des
Außengeräts ab
GEFAHR: STROMSCHLAGGEFAHR
▪ Achten Sie darauf, dass das System korrekt geerdet
wird.
▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie
Wartungsarbeiten vornehmen.
▪ Erst die Abdeckung des Schaltkastens installieren,
bevor Sie die Stromversorgung einschalten.
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
Installationsanleitung
18
50 Hz
c d
220-240 V
b e
f
3×
c
a
d
b
e
f
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
2 Installieren Sie die Wartungsabdeckung.
5 Inbetriebnahme
HINWEIS
Betreiben Sie das Gerät NIEMALS ohne Thermistoren
und/oder Drucksensoren/-schalter. Die Missachtung dieses
Hinweises kann zu einem Brand des Verdichters führen.
5.1

Checkliste vor Inbetriebnahme

Überprüfen Sie erst die folgenden Punkte, nachdem die Einheit
installiert worden ist. Nachdem alle nachfolgend beschriebenen
Überprüfungen durchgeführt worden sind, MUSS die Einheit
geschlossen werden. NUR dann kann sie in Betrieb genommen
werden.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
Das System ist ordnungsgemäß geerdet und die
Erdungsklemmen sind festgezogen.
Die Versorgungsspannung stimmt mit der auf dem
Typenschild des Geräts angegebenen Spannung überein.
Es gibt KEINE losen Anschlüsse oder beschädigte
elektrische Komponenten im Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder
zusammengedrückte Rohrleitungen in den Innen- und
Außengeräten.
Es gibt KEINE Kältemittel-Leckagen.
Die Kältemittelrohre
thermisch isoliert.
Es ist die richtige Rohrgröße installiert und die Rohre sind
ordnungsgemäß isoliert.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät
sind vollständig geöffnet.
Die folgende bauseitige Verkabelung wurde gemäß
diesem Dokument und der gültigen Gesetzgebung
zwischen dem Außengerät
ausgeführt.
Abfluss
Darauf achten, dass Kondenswasser reibungslos abläuft.
Mögliche Folge: Kondensierendes
tropfen.
Die Inneneinheit
Benutzerschnittstelle.
Die angegebenen Kabel werden als Verbindungskabel
verwendet.
Größe und Ausführung
Hauptschaltern oder
Schutzvorrichtungen entsprechen den Angaben in diesem
Dokument und sind NICHT übergangen worden.
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B
(Gas und Flüssigkeit) sind
und dem Innengerät
Wasser könnte
empfängt die Signale der
der Sicherungen,
der vor Ort installierten
R32 Split-Baureihen
3P512025-6N – 2019.03
