6.7.3 Richtlinien zum Anschließen der elektrischen Leitungen
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-7H – 2019.12
WARNUNG
▪
Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden.
▪
Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von
der Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr.
WARNUNG
Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nicht-
thermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden
können.
GEFAHR: STROMSCHLAGGEFAHR
Alle elektrischen Teile (einschließlich Thermistoren) werden über den Netzanschluss
mit Strom versorgt. Die Teile NICHT mit bloßen Händen berühren.
GEFAHR: STROMSCHLAGGEFAHR

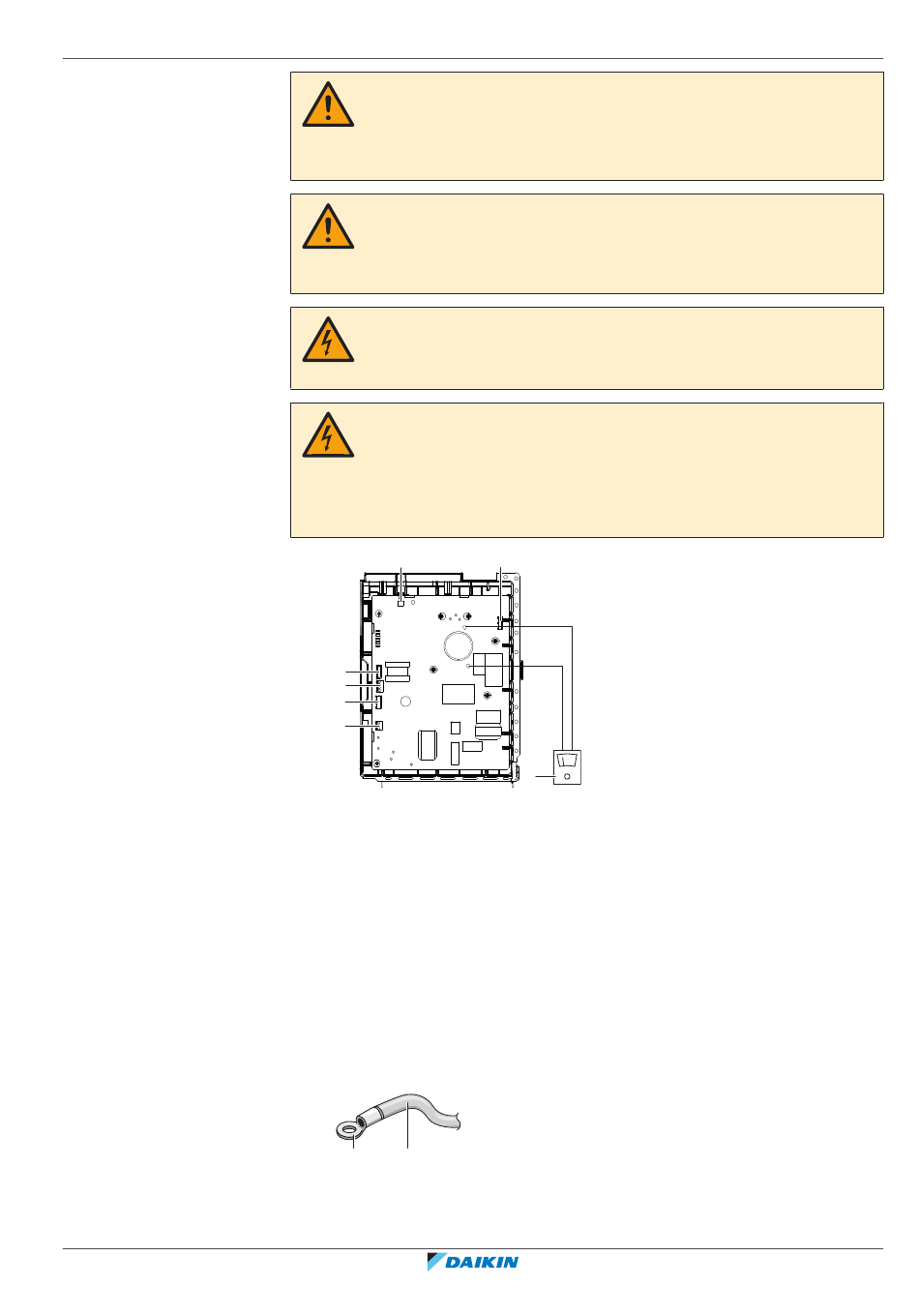

Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie
die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an
elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung
MUSS unter 50 V DC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage
der Klemmen entnehmen Sie dem Schaltplan.
f
e
d
c
b
a Multimeter (DC-Spannungsbereich)
b S80 – Zuleitung zu Umschalt-Magnetventil
c S20 – Zuleitung zu Elektronischem Expansionsventil
d S40 – Zuleitung zu thermischem Überlastungsrelais
e S90 – Thermistor-Zuleitung
f LED
g S70 – Ventilatormotor-Zuleitung
Beachten Sie Folgendes:
▪ Wenn verlitzte Leitungsdrähte verwendet werden, müssen am Ende des Drahts
auf jeden Fall runde, gecrimpte Klemmen installiert werden. Platzieren Sie die
runden, gecrimpten Klemmen für den Anschluss auf dem Kabel bis zu dem
bedeckten Teil und befestigen Sie den Anschluss mit einem geeigneten
Werkzeug.
b a
a Leitungsseil
b Runde, gecrimpte Klemme für den Anschluss
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
g
DC P1+
DC N1-
a
