Daikin R32 split serie Referenz Für Installateure Seite 31

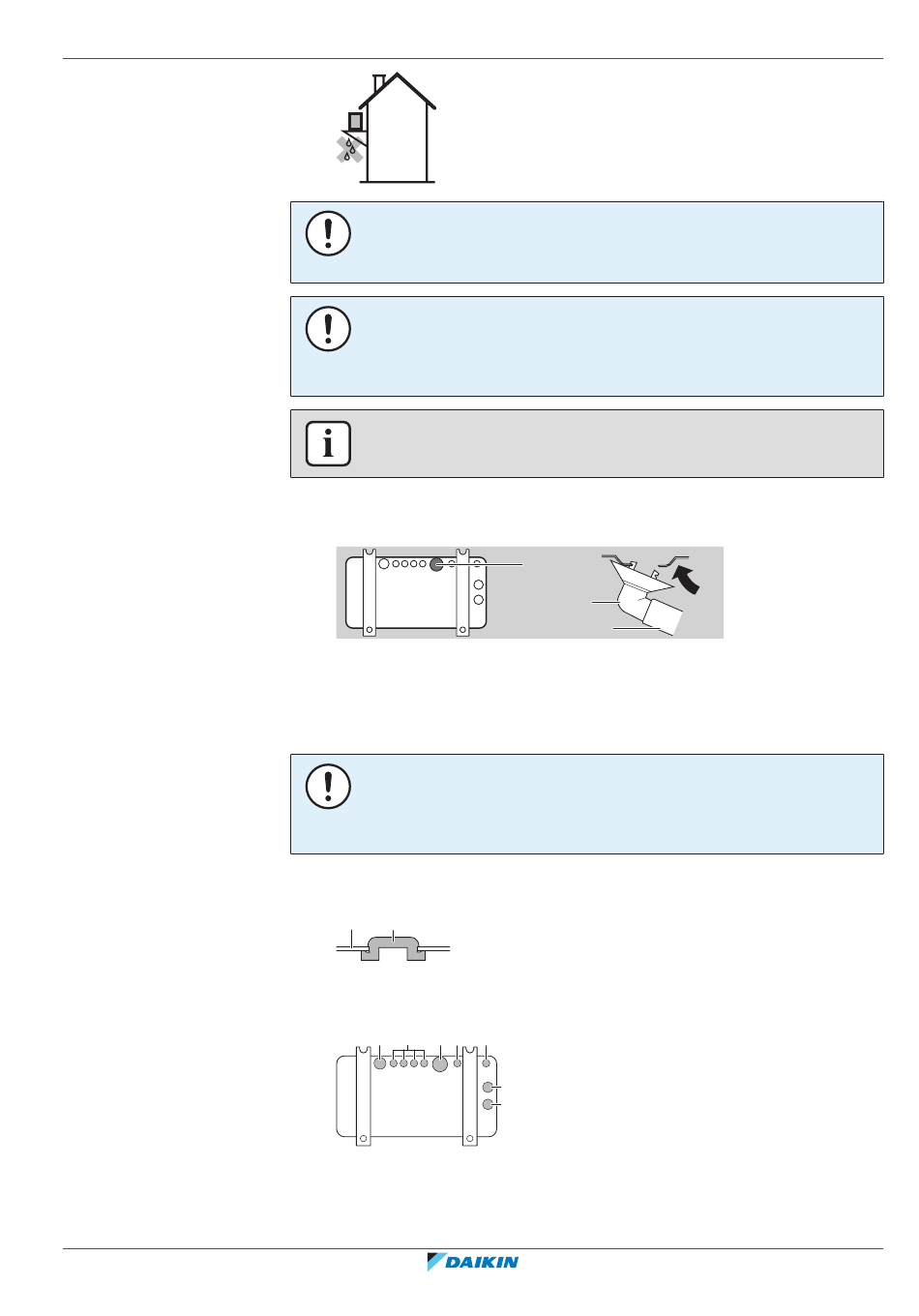

Abflusslöcher schließen und Abflussstutzen anbringen
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B +
ARXF50~71A2V1B
R32 Split-Baureihen
4P513661-7H – 2019.12
HINWEIS
Wird die Einheit in einem Gebiet mit kaltem Klima installiert, treffen Sie geeignete
Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
HINWEIS
Wenn die Abflusslöcher der Außeneinheit durch einen Montagesockel oder durch die
Fußbodenoberfläche verdeckt werden, dann platzieren Sie unter die Füße der
Außeneinheit zusätzliche Fußsockel mit einer Höhe von ≤30 mm.
INFORMATION
Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler.
1 Verwenden Sie für den Abfluss eine Ablassschraube.
2 Verwenden Sie einen Ø16 mm-Schlauch (bauseitig zu liefern).
a Ablassstutzen
b Unterer Rahmen
c Ablaufrohrstopfen
d Schlauch (bauseitig zu liefern)
HINWEIS
In klimatisch kalten Regionen sollten bei der Außeneinheit KEIN Abflussstutzen,
Abflussschlauch und Kappen (1, 2) verwendet werden. Treffen Sie geeignete
Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.
1 Abflusskappen 1 und 2 installieren (Zubehör). Sorgen Sie dafür, dass die
Ränder der Abflusskappen die Löcher vollständig schließen.
a b
a Unterer Rahmen
b Abflusskappe
2 Abflussstutzen installieren.
a b c b
a Abflussloch. Eine Abflusskappe (2) installieren.
b Abflussloch. Eine Abflusskappe (1) installieren.
c Abflussloch für Abflussstutzen
b
a
c
d
b
a
a
