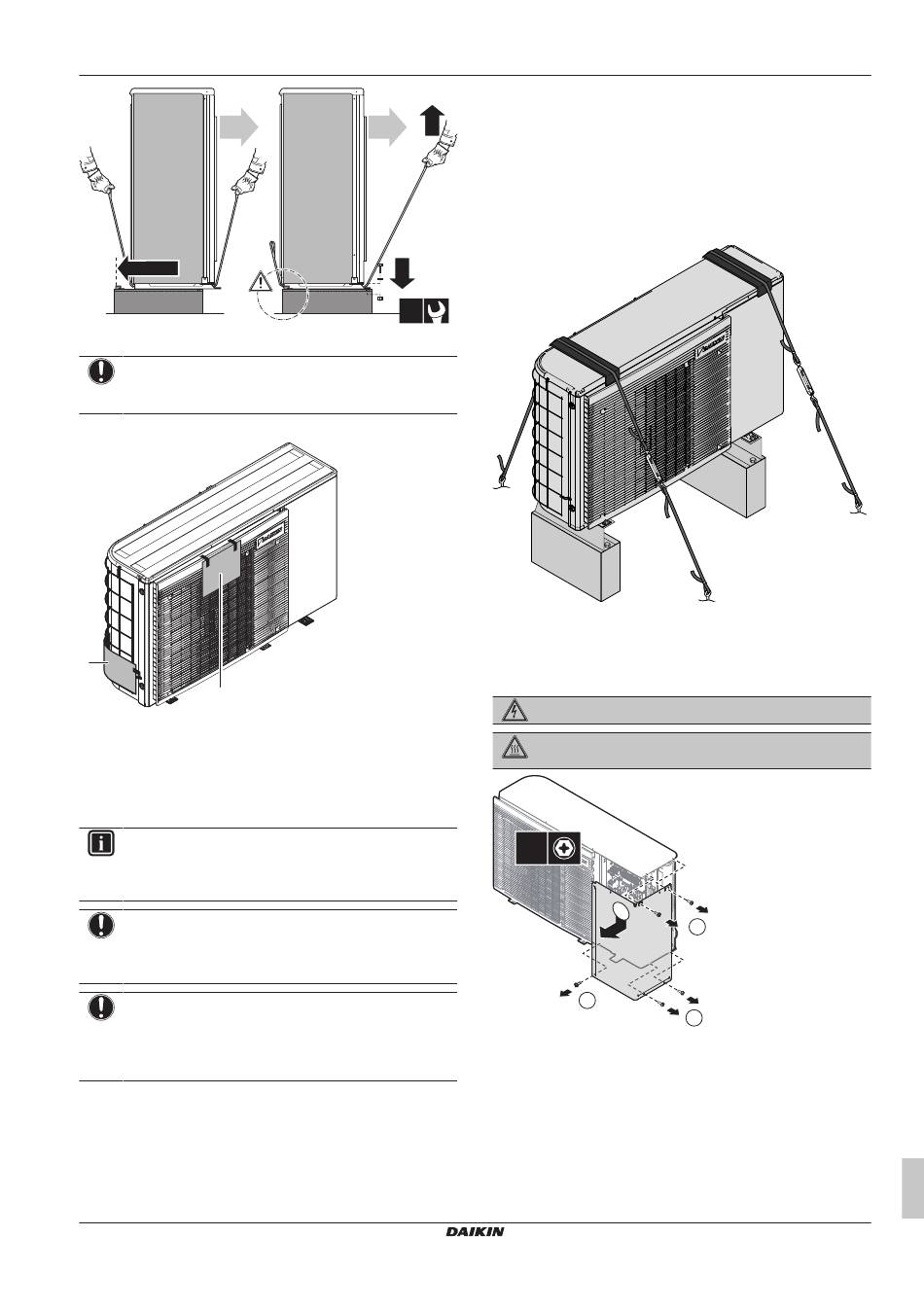

So Sorgen Sie Für Einen Ablauf; So Vermeiden Sie Ein Kippen Des Außengeräts; Einheit Öffnen Und Schließen; So Öffnen Sie Das Außengerät - Daikin EWAA006D2V3P Installationsanleitung

a
1
a Luftauslass
HINWEIS
Richten Sie das Gerät richtig aus. Stellen Sie sicher, dass
die Rückseite des Geräts NICHT hervorsteht.
4 Entfernen Sie den Schutzkarton und die Anleitung.
a
b
a Schutzkarton
b Anleitung
4.2.3 So sorgen Sie für einen Ablauf
Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen
kann.
INFORMATION
Bei Bedarf können Sie eine Ablaufwanne (bauseitig zu
liefern) verwenden, um ein Tropfen des Abwassers zu
verhindern.
HINWEIS
Wenn die Abflusslöcher des Außengeräts blockiert
werden, planen Sie einen Freiraum von mindestens
300 mm unter dem Außengerät ein.
HINWEIS
Wenn das Gerät NICHT vollständig eben installiert ist,
stellen Sie sicher, dass die Neigung zur Rückseite des
Geräts verläuft. Das
ordnungsgemäßen Ablauf zu garantieren.
4.2.4 So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
EWAA004~008D + EWYA004~008D
Kompakte luftgekühlte Kaltwassererzeuger
und kompakte Luft-Wasser-Wärmepumpen
4P688014-1C – 2022.09
2
a
3
2×
ist erforderlich, um einen
4 Installation der Einheit
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Platzieren Sie ein Gummituch (bauseitig zu liefern) zwischen
den Kabeln und dem Außengerät, um eine Beschädigung des
Lacks durch die Kabel zu vermeiden.
4 Bringen Sie die Kabelenden an.
5 Ziehen Sie die Kabel fest.
4.3 Einheit öffnen und schließen
4.3.1 So öffnen Sie das Außengerät
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
5×
2
1
4.3.2

So drehen Sie den Schaltkasten

Während der Montage benötigen Sie Zugang zum Inneren des
Außengeräts. Drehen Sie für einen einfacheren Zugang von vorne
den Schaltkasten wie folgt aus dem Gerät heraus:
Voraussetzung: Die Frontplatte wurde entfernt.
1 Drücken Sie die Klemme der Schaltkastenhalterung nach
unten.
1
1
