3. COMBINE INDEPENDANT

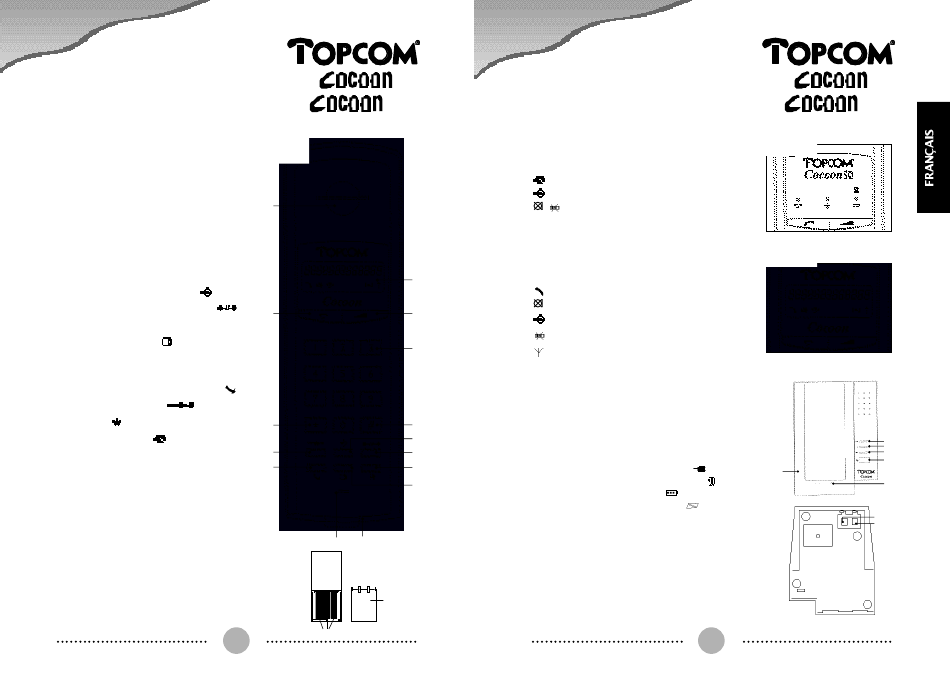

3.1. VUE DE FACE

1. LED's (Cocoon 50)/Ecran (Cocoon)
2. Réglage du volume de réception
3. Touches numériques
4. Touche #
5. Touche de programmation
6. Touche d'interruption de ligne
7. Touche de transfert R
8. Touche de rappel
9. Points de contact de charge
10. Microphone
11. Touche microphone éteint (mute)
12. Touche de mémoire
13. Touche /Commutateur P->T
14. Touche de ligne
15. Haut-parleur
3.2. VUE DE DERRIERE
1. Couvercle compartiment à batterie
2. Batteries
2
50
1 5
1
1 4 2
3
4
1 3
5
1 2
6
1 1 7
8
1 0 9
1
2
3.3. LED'S (VERSION LED COCOON
Indicateur de radiocommunication
Indicateur de programmation
Indicateur microphone éteint/
batteries vides
3.4. ECRAN (VERSION LCD COCOON)
Indicateur mode veille
Indicateur microphone éteint
Indicateur de programmation
Indicateur batteries vides
Indicateur de radiocommunication

4. POSTE DE BASE

4.1. VUE D'EN HAUT

1. Indicateur puissance adaptateur
2. Indicateur de radiocommunication
3. Indicateur charge batterie
4. Touche de paging/de cherche
5. Points de contact de charge
6. Réglage du volume de sonnerie

4.2. VUE DE DESSOUS

1. Connexion réseau téléphonique
2. Connexion alimentation
3
50
50)
1
2
3
4
6
5
1
2
