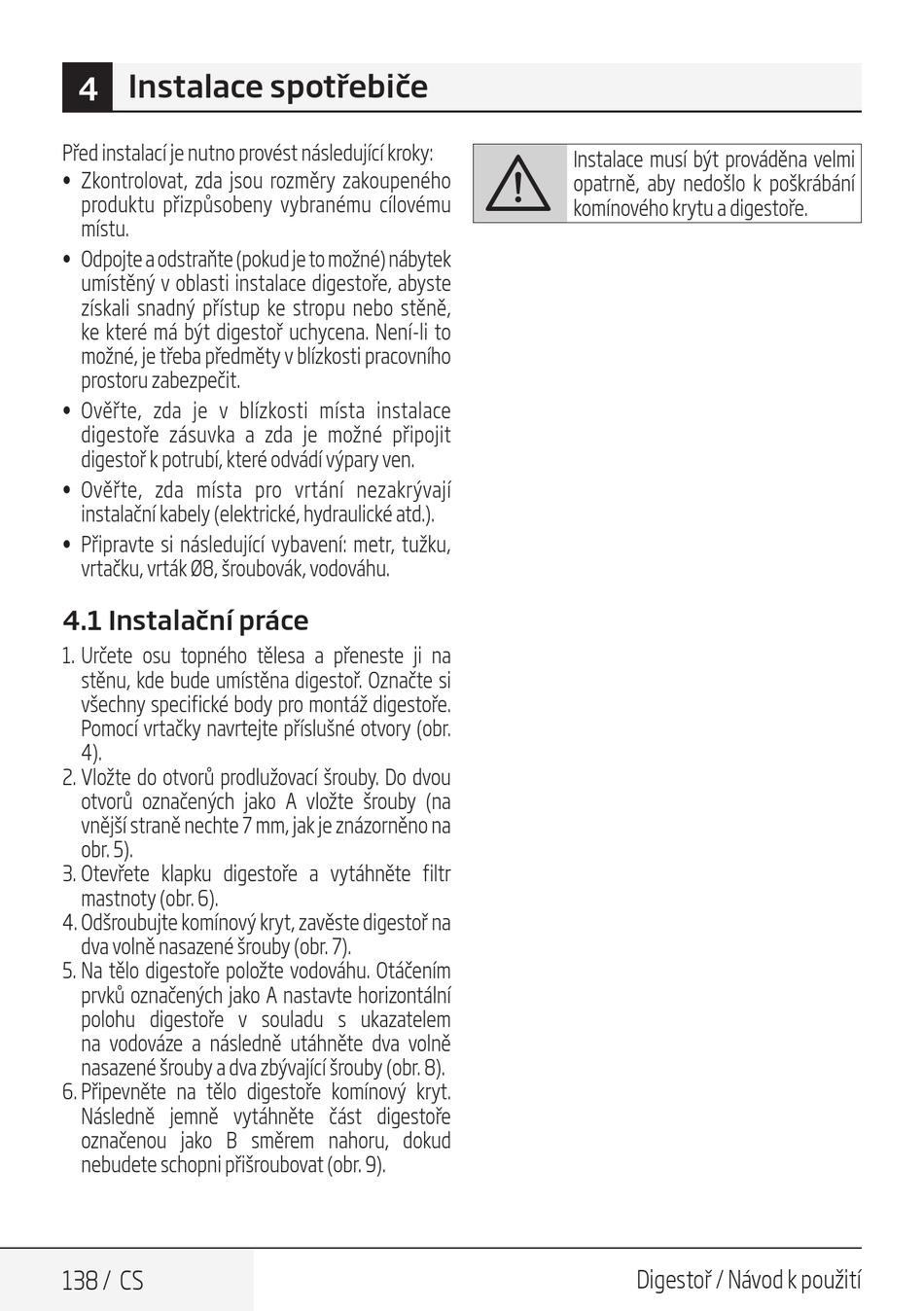

Instalace spotřebiče
4
Před instalací je nutno provést následující kroky:
• Zkontrolovat, zda jsou rozměry zakoupeného
produktu přizpůsobeny vybranému cílovému
místu.
• Odpojte a odstraňte (pokud je to možné) nábytek
umístěný v oblasti instalace digestoře, abyste
získali snadný přístup ke stropu nebo stěně,
ke které má být digestoř uchycena. Není-li to
možné, je třeba předměty v blízkosti pracovního
prostoru zabezpečit.
• Ověřte, zda je v blízkosti místa instalace
digestoře zásuvka a zda je možné připojit
digestoř k potrubí, které odvádí výpary ven.
• Ověřte, zda místa pro vrtání nezakrývají
instalační kabely (elektrické, hydraulické atd.).
• Připravte si následující vybavení: metr, tužku,
vrtačku, vrták Ø8, šroubovák, vodováhu.
4.1 Instalační práce
1. Určete osu topného tělesa a přeneste ji na
stěnu, kde bude umístěna digestoř. Označte si
všechny specifické body pro montáž digestoře.
Pomocí vrtačky navrtejte příslušné otvory (obr.
4).
2. Vložte do otvorů prodlužovací šrouby. Do dvou
otvorů označených jako A vložte šrouby (na
vnější straně nechte 7 mm, jak je znázorněno na
obr. 5).
3. Otevřete klapku digestoře a vytáhněte filtr
mastnoty (obr. 6).
4. Odšroubujte komínový kryt, zavěste digestoř na
dva volně nasazené šrouby (obr. 7).
5. Na tělo digestoře položte vodováhu. Otáčením
prvků označených jako A nastavte horizontální
polohu digestoře v souladu s ukazatelem
na vodováze a následně utáhněte dva volně
nasazené šrouby a dva zbývající šrouby (obr. 8).
6. Připevněte na tělo digestoře komínový kryt.
Následně jemně vytáhněte část digestoře
označenou jako B směrem nahoru, dokud
nebudete schopni přišroubovat (obr. 9).
138 / CS
A
Instalace musí být prováděna velmi
opatrně, aby nedošlo k poškrábání
komínového krytu a digestoře.
Digestoř / Návod k použití
