Aufnahmewalzen-Kit - Austauschen der Aufnahmewalzen
3. Drücken Sie die blaue Plastikklammer in Position, bis sie einrastet. Die Klammer paßt in
eine Ausbuchtung am Ende der Führung und sichert so die unteren Walzen.
Siehe Abbildung 4-49. Wenn Sie diese Ausbuchtung nicht sehen können, sind die
Walzen eventuell nicht vollständig in die Führung eingesetzt.
Blaue Klammer in unterer
Walzenführung positioniert

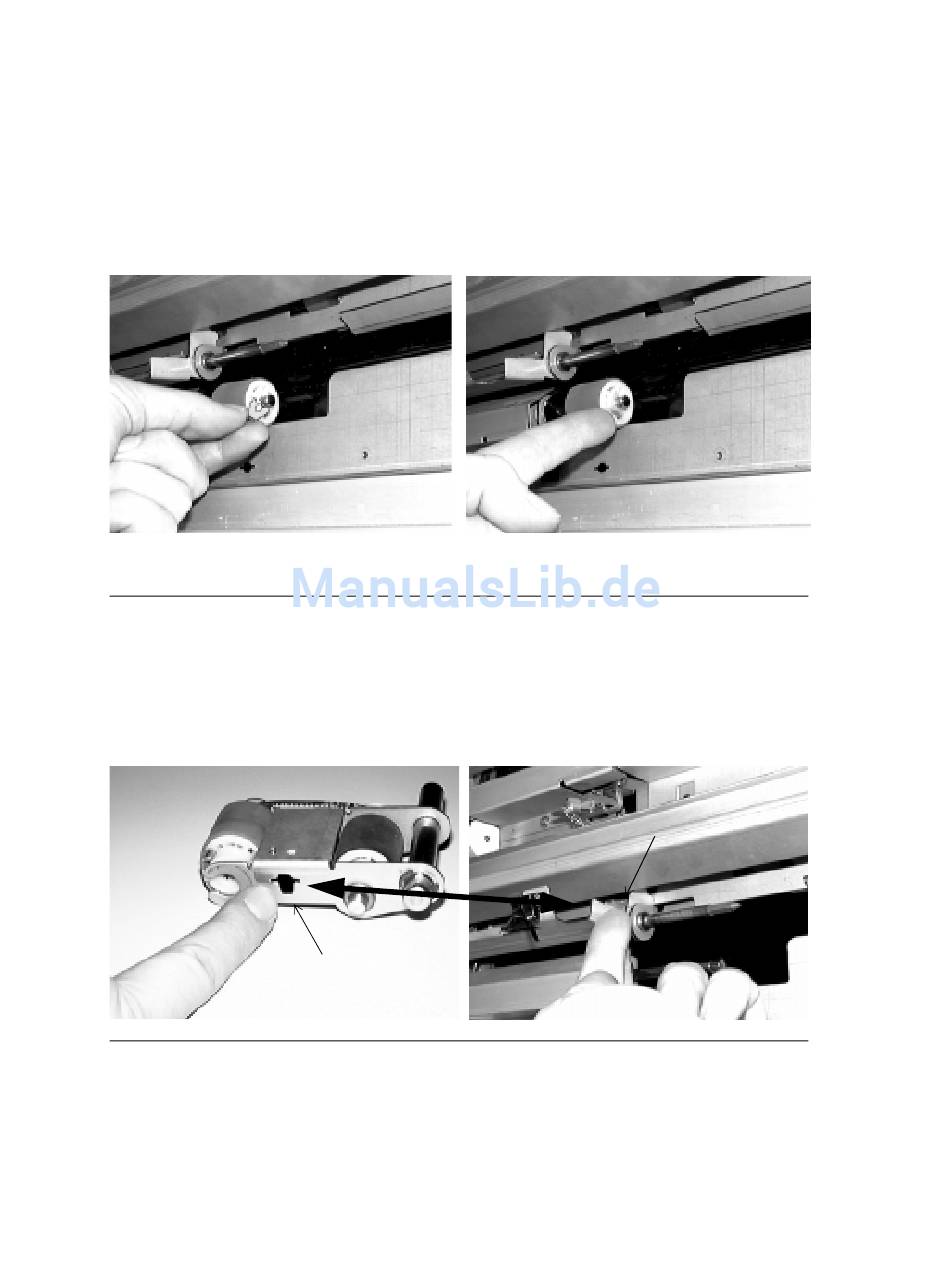

Abbildung 4-49 Blaue Klammer eingerastet

Installieren des oberen Aufnahmewalzen

Bei der Installation der oberen Aufnahmewalzen muß die Öffnung an der Walzeneinheit an
dem entsprechenden Metallbolzen am Druckerrahmen ausgerichtet werden.
Siehe Abbildung 4-50.
Abbildung 4-50 Öffnung an der oberen Walzeneinheit und Metallbolzen am Drucker
4-40 Bestellen und Austauschen von Verschleißteilen
Blaue Klammer eingerastet in der
Ausbuchtung d. unt. Walzenführung
Öffnung
Metallbolzen
