Inhaltszusammenfassung für HP LaserJet 5000

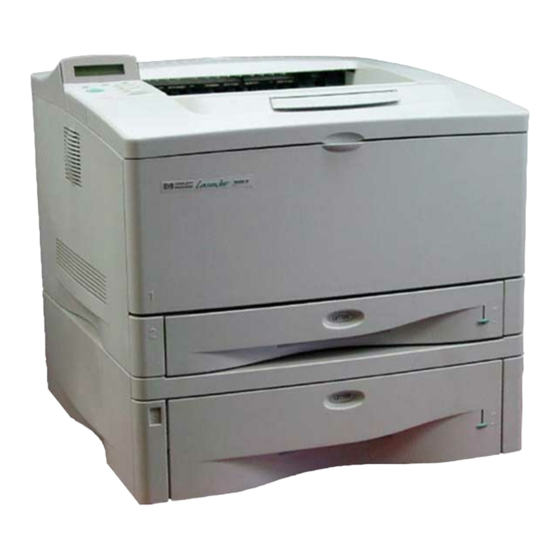

- Seite 1 Deutsch Druckermodelle HP LaserJet 5000, 5000 N und 5000 GN Leitfaden zur Inbetriebnahme...
- Seite 2 Druckermodelle HP LaserJet 5000, 5000 N und 5000 GN Leitfaden zur Inbetriebnahme Druckereinrichtung...
- Seite 3 © Copyright Hewlett-Packard Gewährleistung Warenzeichen Company 1998 Die in diesem Dokument Adobe, PostScript und enthaltenen Informationen Adobe Photoshop sind Alle Rechte vorbehalten. Jede können ohne vorherige Warenzeichen von Adobe Vervielfältigung, Adaptation Ankündigung geändert Systems Incorporated, die in oder Übersetzung ohne werden.
- Seite 4 Arbeitsgruppen konzipiert und kann auf Papierformaten bis zu A3 und 11 x 17 Zoll drucken. HP LaserJet 5000 N Der HP LaserJet 5000 N ist ein Laserdrucker mit einer Druck- geschwindigkeit von 16 Seiten pro Minute (16 ppm) und ist standardmäßig mit einem 100-Blatt-Mehrzweck-Fach 1, einem 250-Blatt-Fach 2, einem 500-Blatt-Fach 3, 8 MB Speicher und einer HP JetDirect 600N-Druckserverkarte für die Verbindung mit einem...
-
Seite 5: Checkliste Für Die Installation
Checkliste für die Installation Dieser Leitfaden soll Ihnen bei der Einrichtung und Installation des neuen Druckers helfen. Bitte befolgen Sie die Anweisungen in den folgenden Abschnitten in der angegebenen Reihenfolge, um so den Drucker richtig zu installieren. Drucker auspacken Schritte 1-4 Drucker installieren Schritte 5-10 Druckerkabel anschließen... -
Seite 6: Schritt 1. Druckerstandort Vorbereiten
Schritt 1. Druckerstandort vorbereiten Abmessungen des Druckers 139,8 cm 62,5 cm 30,3 cm 47,0 cm 27,0 cm 47,0 cm 11,0 cm Abbildung 1 Abmessungen des Druckermodells HP LaserJet 5000 (Ansicht von oben und von der Seite) Leitfaden zur Inbetriebnahme 3... - Seite 7 139,8 cm 30,3 cm 62,5 cm 47,0 cm 27,0 cm 15,5 cm Abbildung 2 Abmessungen der Druckermodelle HP LaserJet 5000 N/5000 GN (Ansicht von oben und von der Seite) 4 Leitfaden zur Inbetriebnahme...
- Seite 8 Abbildung 3 Konfiguration mit sämtlichem Zubehör (Ansicht von oben und von der Seite) Gewicht des Druckers (ohne Tonerpatrone) • Druckermodell HP LaserJet 5000: 23 kg • Druckermodelle HP LaserJet 5000 N/5000 GN: 34 kg • Druckermodell HP LaserJet 5000 GN mit Duplexer und optionaler 250-Blatt-Zuführung: 52 kg Leitfaden zur Inbetriebnahme 5...
- Seite 9 Der richtige Standort für den Drucker • • Stellen Sie den Drucker Angemessene Strom- auf eine robuste, ebene versorgung Oberfläche. • Gleichbleibende Umgebung - • Lassen Sie genügend Platz keine starken Temperatur- um den Drucker herum frei. oder Luftfeuchtigkeits- schwankungen •...
-
Seite 10: Schritt 2. Packungsinhalt Prüfen
Schritt 2. Packungsinhalt prüfen Drucker Fach 3 (500-Blatt- Papierzuführung, nur beim 5000 N und 5000 GN) Drucker- Toner- dokumentation patrone Drucker- software Netzkabel Abbildung 4 Packungsinhalt Druckerkabel sind im Packungsinhalt nicht enthalten. Im Kapitel 1 Hinweis des Benutzerhandbuchs des Druckers finden Sie Bestellinformationen. Leitfaden zur Inbetriebnahme 7... - Seite 11 Schritt 3. Inneres Verpackungsmaterial entfernen Hinweis Heben Sie das Verpackungsmaterial auf, falls Sie den Drucker später wieder verpacken müssen. 1 Entfernen Sie das Klebeband von der Vorderseite des Druckers. 2 Entfernen Sie das Klebeband von der Rückseite des Druckers. 3 Öffnen Sie Fach 1, und entfernen Sie das Distanzstück aus Pappe und die Klebebandstreifen.
-
Seite 12: Schritt 4. Druckerteile Auffinden
Schritt 4. Druckerteile auffinden Auf den folgenden Abbildungen sehen Sie, wo sich die wichtigsten Teile des Druckers befinden. Oberes Ausgabefach Papieranschlag Bedienfeld Obere Anzeige Abdeckung Fach 1 (100-Blatt) Papierhöhen- anzeige Papierformatanzeige Fach 2 (250-Blatt) (mit Auswahlknopf des Fachs einstellbar) Verriegelungslaschen Hintere Abdeckung (zum Öffnen der hinteren Abdeckung) (Papierstau-Zugangsabdeckung) -
Seite 13: Schritt 5. Zubehör Installieren
Installieren Sie das gesamte Zubehör, das Sie zusammen mit dem Drucker erworben haben. (Hierzu gehören 500-Blatt-Zuführung und -Fach für die Druckermodelle HP LaserJet 5000 N und 5000 GN.) Gehen Sie dabei nach den Installationsanweisungen vor, die sich in der Verpackung des Zubehörs befinden. -
Seite 14: Schritt 6. Tonerpatrone Installieren
Schritt 6. Tonerpatrone installieren 1 Öffnen Sie die obere Abdeckung des Druckers. Nehmen Sie die Tonerpatrone aus ihrer Verpackung heraus (heben Sie die Verpackung auf, falls Sie die Patrone später einmal verwahren müssen). Achtung Um eine Beschädigung der Tonerpatrone zu vermeiden, darf diese dem Licht nicht mehr als ein paar Minuten ausgesetzt werden. - Seite 15 5 Ziehen Sie es mit gleichmäßig festem Zug gerade aus der Patrone heraus, damit das gesamte Band entfernt wird. Vermeiden Sie dabei, den schwarzen Toner auf dem Band zu berühren. Hinweis Falls sich das Bandende vom Band trennt, fassen Sie das Band direkt an und ziehen es aus der Patrone heraus.
-
Seite 16: Schritt 7. Papier In Fach 2 Einlegen
Schritt 7. Papier in Fach 2 einlegen 1 Ziehen Sie Fach 2 aus dem Drucker, und heben Sie die Fachabdeckung an. 2 Entfernen Sie das Verpackungs- material und das Klebeband. 3 Stellen Sie den Auswahlknopf des Fachs auf die gewünschte Einstellung, damit der Drucker das richtige Papierformat registriert. - Seite 17 6 Stellen Sie die seitlichen Papier- führungen auf das gewünschte Papierformat ein. 7 Legen Sie Papier in das Fach ein. 8 Achten Sie darauf, daß das Papier im Fach an allen vier Ecken flach und unter den Haltern der Papier- führungen liegt.
-
Seite 18: Schritt 8. Papier In Fach 1 Einlegen
Schritt 8. Papier in Fach 1 einlegen (optional) Fach 1 ist ein Mehrzweckfach und kann bis zu 100 Blatt Papier, ca. 10 Umschläge oder 20 Karteikarten aufnehmen. Hinweis Das ins Fach 1 eingelegte Papier wird beim Drucken zuerst verwendet, es sei denn, die Einstellung für Fach 1 wird im Bedienfeld des Druckers geändert. -
Seite 19: Schritt 9. Netzkabel Anschließen
Schritt 9. Netzkabel anschließen 1 Der Netzschalter befindet sich auf der rechten Seite des Druckers. Vergewissern Sie sich, daß der Drucker ausgeschaltet ist. 2 Stecken Sie das Netzkabel in den Drucker und eine geerdete Stromleiste oder eine Steckdose. 3 Schalten Sie den Drucker ein. 4 Wenn der Drucker die Betriebs- temperatur erreicht hat, sollte die Meldung... -
Seite 20: Schritt 10. Drucker Testen
4 Drücken Sie die Taste [Auswählen], um die Konfigurationsseite zu drucken. 5 Auf der Konfigurationsseite wird die aktuelle Konfiguration des Druckers angezeigt. Hinweis Für die Druckermodelle HP LaserJet 5000 N und 5000 GN wird außerdem eine JetDirect- Netzwerkkonfigurationsseite ausgedruckt. Leitfaden zur Inbetriebnahme 17... -
Seite 21: Schritt 11. Druckerkabel Anschließen
Der HP LaserJet 5000 verfügt über eine Zubehörbuchse und zwei Schnittstellenanschlüsse: einen IEEE-1284 parallelen und einen RS-232C seriellen Anschluß. Der HP LaserJet 5000 N und der 5000 GN verfügen außerdem über eine HP JetDirect 600N-Druckserverkarte mit drei zusätzlichen Anschlüssen: LocalTalk, Ethernet 10Base-T (RJ-45) und 10Base2 (BNC). -
Seite 22: Anschließen Des Parallelkabels
Anschließen des Parallelkabels Um einen zuverlässigen Betrieb zu gewährleisten, sollten Sie ein IEEE-1284-konformes bidirektionales Parallelkabel verwenden. (Diese Kabel sind deutlich mit „IEEE-1284 “ gekennzeichnet.) Nur IEEE-1284- Kabel unterstützen alle erweiterten Funktionen des Druckers. Achtung Vergewissern Sie sich, daß der Drucker ausgeschaltet ist. -
Seite 23: Anschließen Des Seriellen Kabels
Anschließen des seriellen Kabels Wenn Sie den Drucker mit dem seriellen Anschluß verbinden, gehen Sie bitte wie folgt vor: Achtung Vergewissern Sie sich, daß der Drucker ausgeschaltet ist, bevor Sie das serielle Kabel anschließen. Achtung Stecken Sie das serielle Kabel nicht in den Zubehöranschluß. -
Seite 24: Anschluß An Das Apple Localtalk-Netzwerk
Anschluß an das Apple LocalTalk-Netzwerk Verwenden Sie den LocalTalk- Anschluß zur Verbindung mit einem Apple LocalTalk-Netzwerk. (Dieser Anschluß ist nur bei den Drucker- modellen HP LaserJet 5000 N und 5000 GN verfügbar.) Achtung Vergewissern Sie sich, daß der Drucker ausgeschaltet ist, bevor Sie die Verbindung mit dem LocalTalk- Netzwerk herstellen. -
Seite 25: Anschluß An Das Ethernet 10Base-T-Netzwerk
Anschluß an das Ethernet 10Base-T-Netzwerk Verwenden Sie den RJ-45-Anschluß zur Verbindung des Druckers mit einem Ethernet 10Base-T-Netzwerk. (Dieser Anschluß ist nur bei den Druckermodellen HP LaserJet 5000 N und 5000 GN verfügbar.) Vergewissern Sie sich, daß der Drucker ausgeschaltet ist, bevor Achtung Sie ihn an den RJ-45-Anschluß... -
Seite 26: Anschluß An Das Ethernet 10Base2-Netzwerk
Anschluß an das Ethernet 10Base2-Netzwerk Verwenden Sie den BNC-Anschluß zur Verbindung des Druckers mit einem Ethernet 10Base2-Netzwerk. (Dieser Anschluß ist nur bei den Druckermodellen HP LaserJet 5000 N und 5000 GN verfügbar.) Vergewissern Sie sich, daß der Drucker ausgeschaltet ist, bevor Achtung Sie ihn an den BNC-Anschluß... -
Seite 27: Anschluß Eines Zubehöranschlusses
Anschluß eines Zubehöranschlusses Über den Zubehöranschluß werden zusätzliche, optionale Papierzuführungsgeräte (externe Eingabe-, Ausgabe- und Fertigstellungsgeräte) von HP-autorisierten Hardwareherstellern angeschlossen. Ausführliche Installationsanweisungen finden Sie in der jeweils mit dem Produkt gelieferten Dokumentation. Vergewissern Sie sich, daß der Drucker ausgeschaltet ist, bevor Achtung Sie ein Gerät an den Zubehöranschluß... -
Seite 28: Schritt 12. Druckersoftware Installieren
Netzwerksoftware auf dem Netzwerk installiert und konfiguriert sein, bevor einzelne Benutzer die Drucksoftware installieren können. 1 Laden Sie die HP JetAdmin-Software von der CD, und führen Sie sie aus. Laden Sie jetzt nur die HP Jet Admin-Software. Nachdem Sie den Hinweis Drucker im Netzwerk konfiguriert haben, können Sie die restliche... -
Seite 29: Installieren Der Windows-Drucksoftware (Cd)
5 Geben Sie D:\SETUP (oder den entsprechenden Laufwerk- buchstaben) im Feld für die Befehlszeile ein, und klicken Sie auf OK. 6 Folgen Sie den Anweisungen auf dem Computerbildschirm. 1. Nur HP PS-Level 2 Emulation (oder Level 1 Emulation für Windows 3.1x) und FontSmart 26 Leitfaden zur Inbetriebnahme... -
Seite 30: Installieren Der Macintosh-Drucksoftware
Installieren der Macintosh-Drucksoftware 1 Beenden Sie alle geöffneten Anwendungen. 2 Legen Sie die CD in das CD-ROM-Laufwerk ein. 3 Doppelklicken Sie auf das Symbol Aktualisierer, und folgen Sie den Anweisungen auf dem Bildschirm. 4 Öffnen Sie die Auswahl im Apple-Menü. 5 Klicken Sie auf das Symbol Apple LaserWriter. -
Seite 31: Schritt 13. Druckereinrichtung Prüfen
Schritt 13. Druckereinrichtung prüfen Am einfachsten prüfen Sie, ob die Installation erfolgreich ausgeführt wurde, indem Sie ein Dokument von einer Software-Anwendung aus drucken. 1 Öffnen Sie eine beliebige Software-Anwendung, und öffnen oder erstellen Sie ein einfaches Dokument. 2 Vergewissern Sie sich, daß der richtige Druckername erscheint. 3 Drucken Sie das Dokument. - Seite 32 Copyright© 1998 Hewlett-Packard Co. Printed in Germany Handbuch-Teile-Nr. C4110-90929 *C4110-90929* *C4110-90929* Auf Recyclingpapier gedruckt C4110-90929...
