5.3 Relatieve druk
5.3.1 Inbedrijfstelling bij gassen

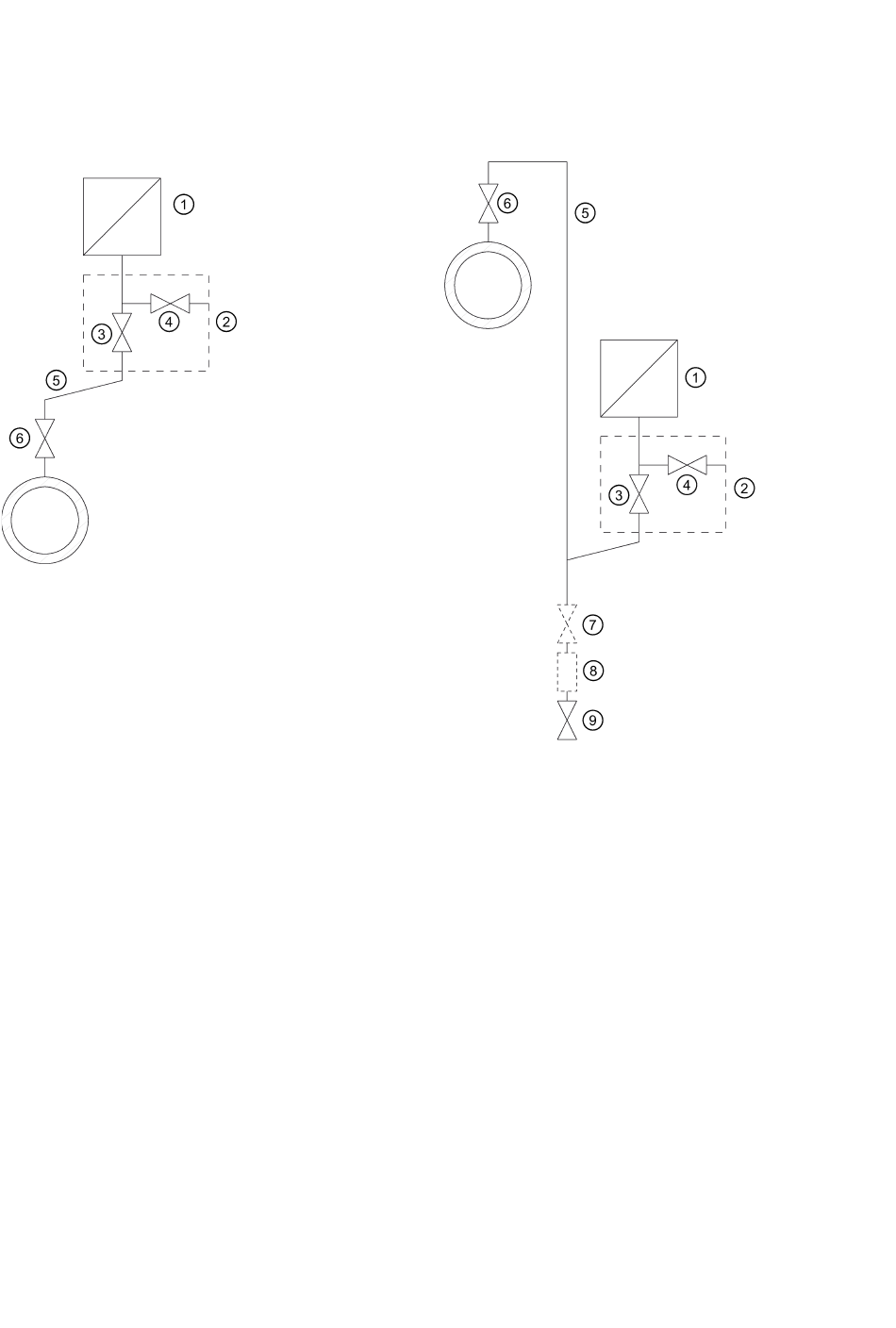

Traditionele configuratie
Meten van gassen boven het drukmeetpunt
①
Drukmeetomvormer
②
Afsluitappendage
③
Procesafsluiter
④
Afsluiter voor testaansluiting of voor
ontluchtingsschroef
Voorwaarde
Alle afsluiters zijn gesloten.
Procedure
Om de druktransmitter bij gassen in gebruik te nemen, gaat u als volgt te werk:
1. Open de afsluiter voor de testaansluiting
2. Breng de druk, die overeenstemt met het meetbegin, via de testaansluiting van de afsluitappendage
①
drukmeetomvormer
3. Controleer het meetbegin.
224
④
.
.
Speciale configuratie
Meten van gassen onder het drukmeetpunt
⑤
Drukleiding
⑥
Afsluiter
⑦
Afsluiter (optioneel)
⑧
Condensaatreservoir (optioneel)
⑨
Aflaatventiel
②
over op de
SITRANS P310 met HART
