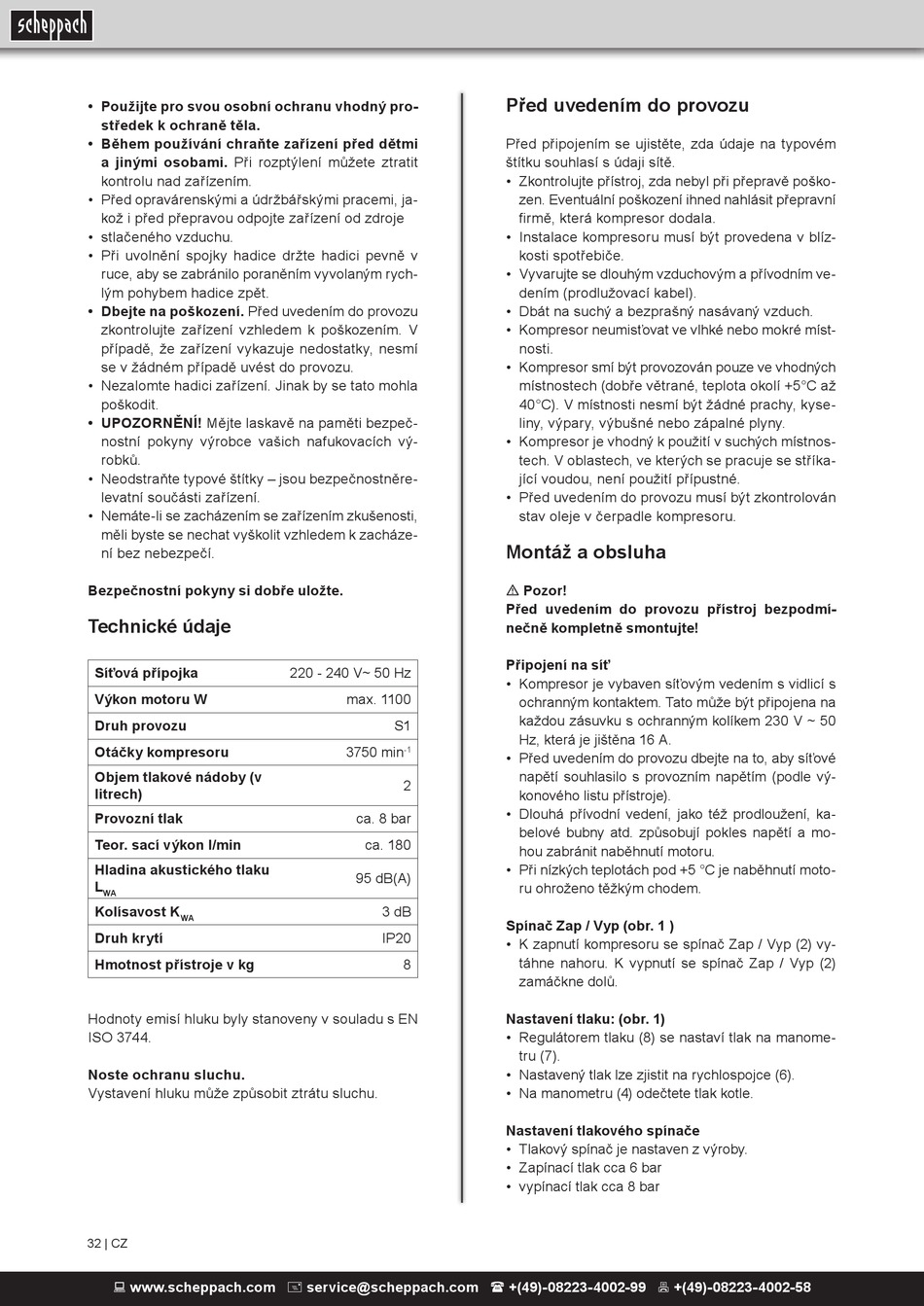

Před Uvedením Do Provozu; Montáž A Obsluha; Technické Údaje - Scheppach Air Case Originalbetriebsanleitung

• Použijte pro svou osobní ochranu vhodný pro-
středek k ochraně těla.
• Během používání chraňte zařízení před dětmi
a jinými osobami. Při rozptýlení můžete ztratit
kontrolu nad zařízením.
• Před opravárenskými a údržbářskými pracemi, ja-
kož i před přepravou odpojte zařízení od zdroje
• stlačeného vzduchu.
• Při uvolnění spojky hadice držte hadici pevně v
ruce, aby se zabránilo poraněním vyvolaným rych-
lým pohybem hadice zpět.
• Dbejte na poškození. Před uvedením do provozu
zkontrolujte zařízení vzhledem k poškozením. V
případě, že zařízení vykazuje nedostatky, nesmí
se v žádném případě uvést do provozu.
• Nezalomte hadici zařízení. Jinak by se tato mohla
poškodit.
• UPOZORNĚNÍ! Mějte laskavě na paměti bezpeč-
nostní pokyny výrobce vašich nafukovacích vý-
robků.
• Neodstraňte typové štítky – jsou bezpečnostněre-
levatní součásti zařízení.
• Nemáte-li se zacházením se zařízením zkušenosti,
měli byste se nechat vyškolit vzhledem k zacháze-
ní bez nebezpečí.
Bezpečnostní pokyny si dobře uložte.
Technické údaje
Síťová přípojka
Výkon motoru W
Druh provozu
Otáčky kompresoru
Objem tlakové nádoby (v
litrech)
Provozní tlak
Teor. sací výkon l/min
Hladina akustického tlaku
L
WA
Kolísavost K
WA
Druh krytí
Hmotnost přístroje v kg
Hodnoty emisí hluku byly stanoveny v souladu s EN
ISO 3744.
Noste ochranu sluchu.
Vystavení hluku může způsobit ztrátu sluchu.
32 | CZ
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
220 - 240 V~ 50 Hz
max. 1100
S1
3750 min
-1
2
ca. 8 bar
ca. 180
95 dB(A)
3 dB
IP20
8
Před uvedením do provozu
Před připojením se ujistěte, zda údaje na typovém
štítku souhlasí s údaji sítě.
• Zkontrolujte přístroj, zda nebyl při přepravě poško-
zen. Eventuální poškození ihned nahlásit přepravní
firmě, která kompresor dodala.
• Instalace kompresoru musí být provedena v blíz-
kosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním ve-
dením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumisťovat ve vlhké nebo mokré míst-
nosti.
• Kompresor smí být provozován pouze ve vhodných
místnostech (dobře větrané, teplota okolí +5°C až
40°C). V místnosti nesmí být žádné prachy, kyse-
liny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnos-
tech. V oblastech, ve kterých se pracuje se stříka-
jící voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován
stav oleje v čerpadle kompresoru.
Montáž a obsluha
m Pozor!
Před uvedením do provozu přístroj bezpodmí-
nečně kompletně smontujte!
Připojení na síť
• Kompresor je vybaven síťovým vedením s vidlicí s
ochranným kontaktem. Tato může být připojena na
každou zásuvku s ochranným kolíkem 230 V ~ 50
Hz, která je jištěna 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím (podle vý-
konového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, ka-
belové bubny atd. způsobují pokles napětí a mo-
hou zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí moto-
ru ohroženo těžkým chodem.
Spínač Zap / Vyp (obr. 1 )
• K zapnutí kompresoru se spínač Zap / Vyp (2) vy-
táhne nahoru. K vypnutí se spínač Zap / Vyp (2)
zamáčkne dolů.
Nastavení tlaku: (obr. 1)
• Regulátorem tlaku (8) se nastaví tlak na manome-
tru (7).
• Nastavený tlak lze zjistit na rychlospojce (6).
• Na manometru (4) odečtete tlak kotle.
Nastavení tlakového spínače
• Tlakový spínač je nastaven z výroby.
• Zapínací tlak cca 6 bar
• vypínací tlak cca 8 bar
