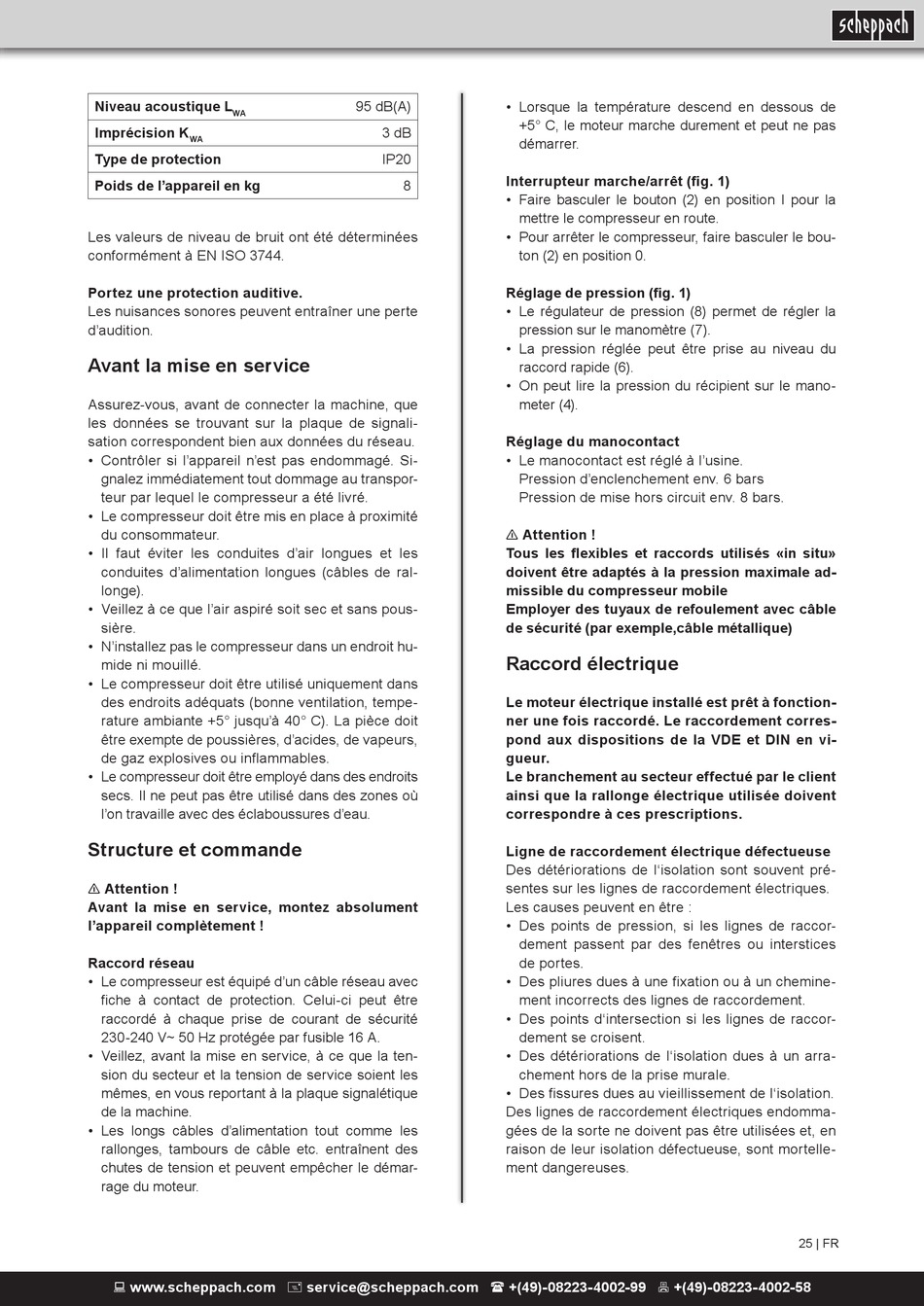

Niveau acoustique L
WA
Imprécision K
WA
Type de protection
Poids de l'appareil en kg
Les valeurs de niveau de bruit ont été déterminées
conformément à EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.

Avant la mise en service

Assurez-vous, avant de connecter la machine, que
les données se trouvant sur la plaque de signali-
sation correspondent bien aux données du réseau.
• Contrôler si l'appareil n'est pas endommagé. Si-
gnalez immédiatement tout dommage au transpor-
teur par lequel le compresseur a été livré.
• Le compresseur doit être mis en place à proximité
du consommateur.
• Il faut éviter les conduites d'air longues et les
conduites d'alimentation longues (câbles de ral-
longe).
• Veillez à ce que l'air aspiré soit sec et sans pous-
sière.
• N'installez pas le compresseur dans un endroit hu-
mide ni mouillé.
• Le compresseur doit être utilisé uniquement dans
des endroits adéquats (bonne ventilation, tempe-
rature ambiante +5° jusqu'à 40° C). La pièce doit
être exempte de poussières, d'acides, de vapeurs,
de gaz explosives ou inflammables.
• Le compresseur doit être employé dans des endroits
secs. Il ne peut pas être utilisé dans des zones où
l'on travaille avec des éclaboussures d'eau.

Structure et commande

n Attention !
Avant la mise en service, montez absolument
l'appareil complètement !
Raccord réseau
• Le compresseur est équipé d'un câble réseau avec
fiche à contact de protection. Celui-ci peut être
raccordé à chaque prise de courant de sécurité
230-240 V~ 50 Hz protégée par fusible 16 A.
• Veillez, avant la mise en service, à ce que la ten-
sion du secteur et la tension de service soient les
mêmes, en vous reportant à la plaque signalétique
de la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. entraînent des
chutes de tension et peuvent empêcher le démar-
rage du moteur.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
95 dB(A) • Lorsque la température descend en dessous de
+5° C, le moteur marche durement et peut ne pas
3 dB
démarrer.
IP20
Interrupteur marche/arrêt (fig. 1)
8
• Faire basculer le bouton (2) en position I pour la
mettre le compresseur en route.
• Pour arrêter le compresseur, faire basculer le bou-
ton (2) en position 0.
Réglage de pression (fig. 1)
• Le régulateur de pression (8) permet de régler la
pression sur le manomètre (7).
• La pression réglée peut être prise au niveau du
raccord rapide (6).
• On peut lire la pression du récipient sur le mano-
meter (4).
Réglage du manocontact
• Le manocontact est réglé à l'usine.
Pression d'enclenchement env. 6 bars
Pression de mise hors circuit env. 8 bars.
n Attention !
Tous les flexibles et raccords utilisés «in situ»
doivent être adaptés à la pression maximale ad-
missible du compresseur mobile
Employer des tuyaux de refoulement avec câble
de sécurité (par exemple,câble métallique)
Raccord électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux dispositions de la VDE et DIN en vi-
gueur.
Le branchement au secteur effectué par le client
ainsi que la rallonge électrique utilisée doivent
correspondre à ces prescriptions.
Ligne de raccordement électrique défectueuse
Des détériorations de l'isolation sont souvent pré-
sentes sur les lignes de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les lignes de raccor-
dement passent par des fenêtres ou interstices
de portes.
• Des pliures dues à une fixation ou à un chemine-
ment incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccor-
dement se croisent.
• Des détériorations de l'isolation dues à un arra-
chement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Des lignes de raccordement électriques endomma-
gées de la sorte ne doivent pas être utilisées et, en
raison de leur isolation défectueuse, sont mortelle-
ment dangereuses.
